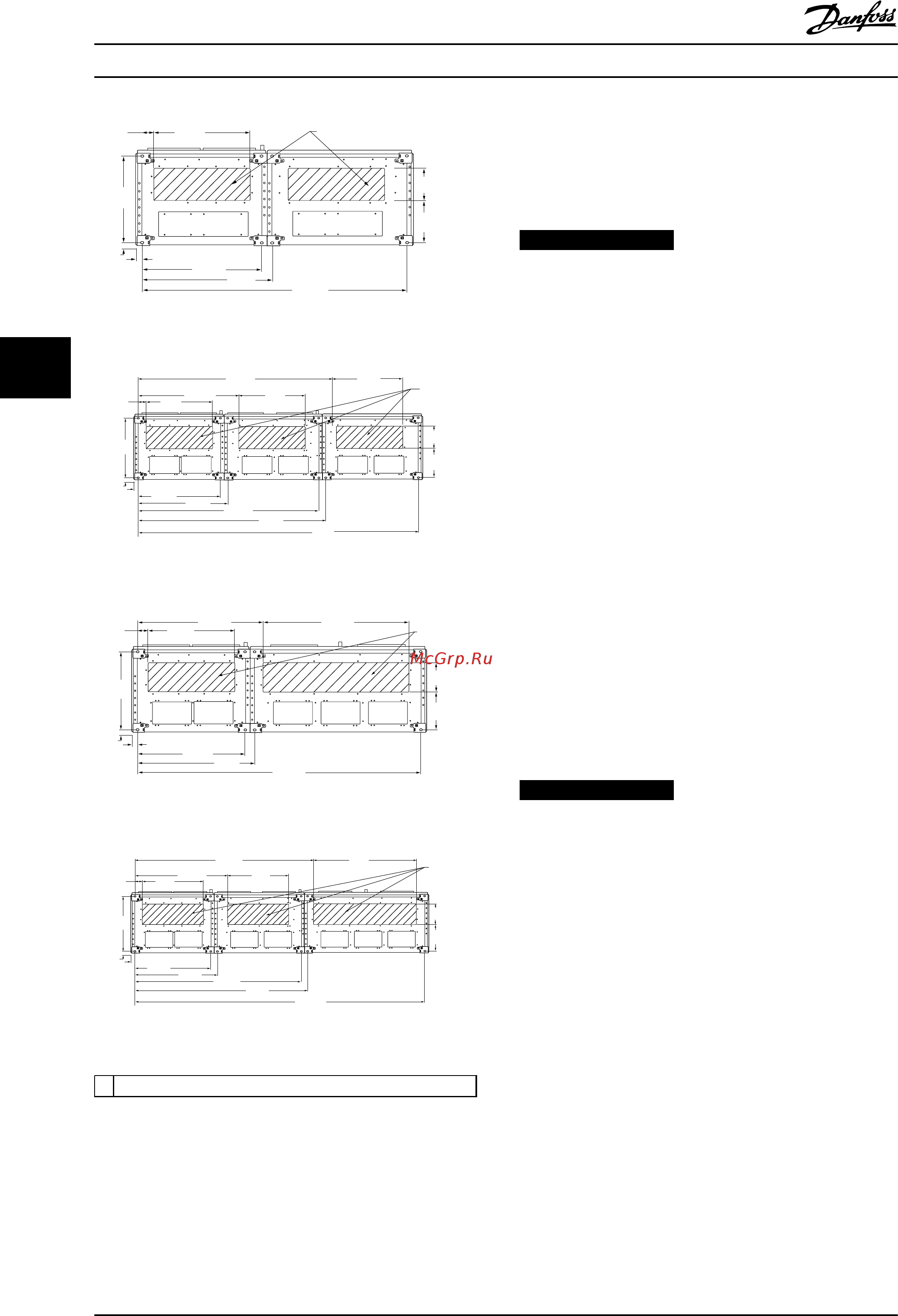

Рисунок 5.40 Типоразмер F10
70 . 0
[ 2.756 ]
535 . 0
[ 21 . 0631 ]
37 . 2
[ 1 . 466 ]
36 . 5
[ 1 . 437 ]
733 . 0
[ 28 . 858 ]
800 . 0
[ 31. 496 ]
258 . 5
[ 10 . 177 ]
199 . 5
[ 7 . 854 ]
870 . 7
[ 34 . 252 ]
593 . 0
[ 23 . 346 ]
593 . 0
[ 23 . 346 ]
593 . 0
[ 23 . 346 ]
1
130BB695.10
1670 . 0
[ 65 . 748 ]
1533 . 0
[ 60 . 354 ]
1600 . 0
[ 62 . 992 ]
2333 . 0
[ 91 . 850 ]
Рисунок 5.41 Типоразмер F11
70 . 0
[ 2.756 ]
535 . 0
[ 21 . 063 ]
37 . 2
[ 1 . 466 ]
36 . 5
[ 1 . 437 ]
733 . 0
[ 28 . 858 ]
800 . 0
[ 32 ]
1933 . 0
[ 76 ]
258 . 5
[ 10 . 177 ]
199 . 5
[ 7 . 854 ]
994 . 3
[ 39 . 146 ]
857 . 7
[ 33 . 768 ]
593 . 0
[ 23 . 346 ]
1
130BB696.10
Рисунок 5.42 Типоразмер F12
70 . 0
[ 2.756 ]
535 . 0
[ 21 . 0631 ]
37 . 2
[ 1 . 466 ]
36 . 5
[ 1 . 437 ]
733 . 0
[ 28 . 858 ]
800 . 0
[ 31. 496 ]
258 . 5
[ 10 . 177 ]
199 . 5
[ 7 . 854 ]
994 . 3
[ 39 . 146 ]
870 . 7
[ 34 . 252 ]
593 . 0
[ 23 . 346 ]
593 . 0
[ 23 . 346 ]
1
130BB697.10
1657 . 7
[ 65 . 2641 ]
1533 . 0
[ 60 . 354 ]
1600 . 0
[ 62 . 992 ]
2733 . 0
[ 107 . 598 ]
Рисунок 5.43 Типоразмер F13
1 Установите кабелепроводы в указанных местах
Таблица 5.8 Пояснения к Рисунок 5.38-Рисунок 5.43
5.3
Электрический монтаж
5.3.1 Общая информация о кабелях
УВЕДОМЛЕНИЕ
Во всех случаях поперечное сечение кабеля должно
соответствовать государственным и местным
нормативам.
Дополнительные сведения о правильных крутящих
моментах см. в Таблица 5.12.
5.3.2 Подготовка панелей уплотнения
для кабелей
1. Снимите панель уплотнений с преобразователя
частоты. (Не роняйте посторонние детали в
преобразователь частоты при удалении
заглушек.)
2. При пробивании или просверливании
отверстия поддерживайте панель уплотнений
вокруг пробиваемого отверстия.
3. Очистите отверстие от мусора.
4. Закрепите кабельный ввод на преобразователе
частоты.
5.3.3 Подключение к сети и заземление
УВЕДОМЛЕНИЕ
Штепсельный разъем питания можно отсоединить.
1. Убедитесь, что преобразователь частоты
заземлен надлежащим образом. Присоедините
к заземлению (клемма 95). Используйте винт из
пакета с комплектом принадлежностей.
2. Вставьте вилку разъема с контактами 91, 92, 93
из пакета с принадлежностями в гнезда
разъема MAINS (сеть) снизу преобразователя
частоты.
3. Подключите сетевые провода к вилке сетевого
разъема.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
