E19E H
PKE IND PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA092.10

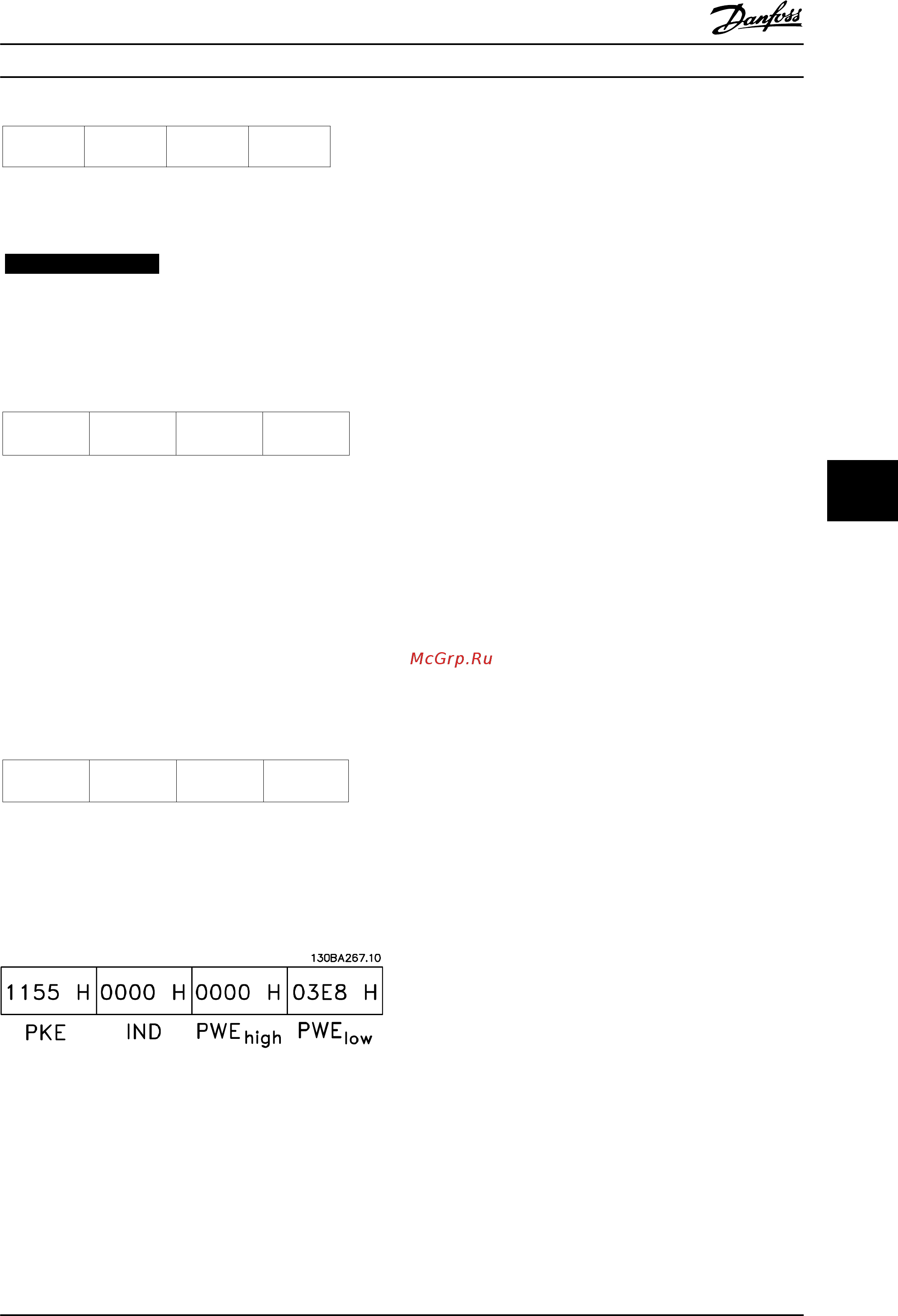

Рисунок 7.12 Телеграмма
УВЕДОМЛЕНИЕ
4-14 Верхний предел скорости двигателя [Гц]
представляет собой одно слово, а командой
параметра для записи в ЭСППЗУ является «E».
Номером параметра 4-14 в 16-ричном формате
является 19E.
119E H
PKE
IND
PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA093.10
Рисунок 7.13 Ответ подчиненного устройства главному
7.5.2 Считывание значения параметра
Прочтите значение в 3-41 Время разгона 1
PKE=1,155 16-ричн. — чтение значения параметра в
3-41 Время разгона 1
IND = 0000 16-ричн.
PWE
выс.
=0000 (16-ричн.)
PWE
low
=0000 (16-ричн.)
1155 H
PKE IND PWE
high
PWE
low
0000 H 0000 H 0000 H
130BA094.10
Рисунок 7.14 Значение параметра
Если значение 3-41 Время разгона 1 равно 10 секундам,
ответ от подчиненного устройства главному имеет вид:
Рисунок 7.15 Ответ подчиненного устройства главному
3E8 16-ричн. соответствует десятичному числу 1000.
Индекс преобразования для 3-41 Время разгона 1 равен
-2,
3-41 Время разгона 1 относится к типу Без знака 32.
7.6
Краткое описание Modbus RTU
7.6.1 Допущения
Danfoss предполагает, что установленный контроллер
поддерживает интерфейсы, описанные в этом
документе, и что все требования и ограничения,
предусмотренные в контроллере и преобразователе
частоты, строго соблюдаются.
7.6.2 Необходимые сведения
MODBUS RTU (Remote Terminal Unit = дистанционный
терминал) предназначен для осуществления связи с
любым контроллером, который поддерживает
интерфейсы, указанные в настоящем документе.
Предполагается, что читатель полностью осведомлен о
возможностях и ограничениях контроллера.
7.6.3 Краткое описание Modbus RTU
Вне зависимости от типа физических
коммуникационных сетей, в кратком описании
протокола Modbus RTU рассматривается процесс,
который использует контроллер для запроса доступа к
другому устройству. В этом процессе описывается, как
Modbus RTU реагирует на запросы другого устройства,
как будут обнаруживаться ошибки и как о них будет
сообщаться. Кроме того, устанавливается общий формат
для компоновки и содержимого полей сообщения.
Во время обмена данными через сеть Modbus RTU
протокол определяет следующее.
•
Как каждый контроллер узнает адрес своего
устройства.
•
Распознает сообщение, направленное ему.
•
Определяет, какие действия предпринять.
•
Извлекает данные или прочие сведения,
содержащиеся в сообщении.
Если требуется ответ, контроллер формирует ответное
сообщение и отсылает его.
Контроллеры осуществляют связь по принципу
«главный-подчиненный», при котором только одно
устройство (главное) может инициировать операции
связи (называемые запросами). Остальные устройства
(подчиненные) отвечают, посылая запрошенные данные
главному устройству или отвечая на запрос.
Главное устройство может обращаться к отдельным
подчиненным устройствам или посылать циркулярное
сообщение всем подчиненным устройствам.
Подчиненные устройства посылают ответное сообщение
(называемое ответом) на запросы, которые им
адресовались индивидуально. На циркулярные запросы
главного устройства ответы не посылаются. Протокол
Монтаж и настройка RS-485
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 191
7 7
