5.3.9 Доступ к клеммам управления
Все клеммы для подсоединения кабелей управления
размещаются под клеммной крышкой на передней
стороне преобразователя частоты. Снимите крышку с
помощью отвертки.
5.3.10 Клеммы управления
Номера чертежей для справок:
1. 10-контактный разъем цифровых входов/
выходов
2. Разъем шины RS-485 с 3 контактами.
3. 6-контактный разъем для подключения
аналоговых входов/выходов
4. Разъем USB
1
4
2
3
130BA012.12
61
68
69
39
42
50
53
54
55
12
13
18
19
27
29
32
33
20
37

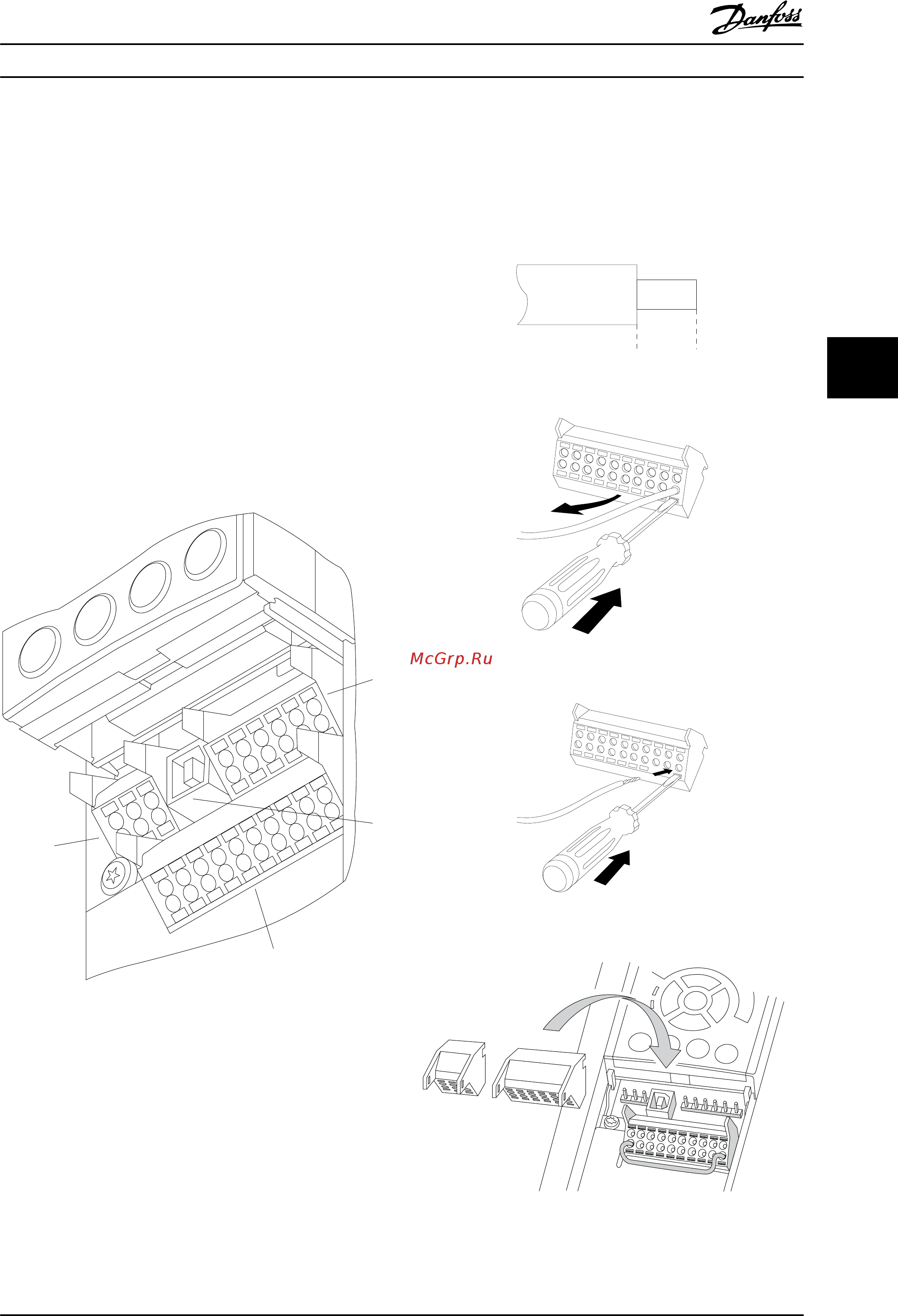

Рисунок 5.46 Клеммы управления (все типоразмеры)
5.3.11 Клеммы управления
Для подключения провода к клемме:
1. Зачистите изоляцию на длину 9–10 мм.
2.
Вставьте отвертку
1)
в квадратное отверстие.
3. Вставьте провод в соседнее круглое отверстие.
4. Извлеките отвертку. Теперь провод закреплен
в клемме.
Чтобы извлечь провод из клеммы:
1.
Вставьте отвертку
1)
в квадратное отверстие.
2. Вытяните провод.
1)
Не более 0,4 x 2,5 мм
Подключение к клеммам управления
130BA150.10
9 - 10 mm
(0.37 in)
Рисунок 5.47
130BT311.10
Рисунок 5.48
130BT312.10
Рисунок 5.49
130BT306.10
Рисунок 5.50 Клеммы управления
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 119
5 5
