3.7 Опции для высокой мощности
ПРЕДУПРЕЖДЕНИЕ
Для вывода теплопотерь, не выведенных через
тыльный канал преобразователя частоты, и
дополнительных потерь, генерируемых другими
компонентами, установленными внутри корпуса, на
корпусе устанавливается дверной вентилятор. Для
выбора соответствующего вентилятора следует
рассчитать требуемый общий поток воздуха.
Некоторые производители корпусов предлагают
собственное программное обеспечение для
выполнения таких расчетов (например, ПО Rittal
Therm). Если преобразователь частоты является
единственным теплогенерирующим компонентом в
корпусе, минимально требуемый расход воздуха при
температуре окружающей среды 45 ° для
преобразователей частоты типоразмера D3h и D4h
составляет 391 м³/ч (230 куб.футов/мин). Если
преобразователь частоты является единственным
теплогенерирующим компонентом в корпусе,
минимально требуемый расход воздуха при
температуре окружающей среды 45 °C для
преобразователя частоты типоразмера E2 составляет
782 м³/ч (460 куб. футов/мин).
3.7.1 Установка комплекта тыльного
канала охлаждения в корпусах Rittal
В этом разделе рассматривается монтаж
преобразователей частоты IP00/IP20 (шасси) в сочетании
с комплектом тыльного канала охлаждения в корпусах
Rittal. В дополнение к корпусу требуется подставка для
крепления к полу.

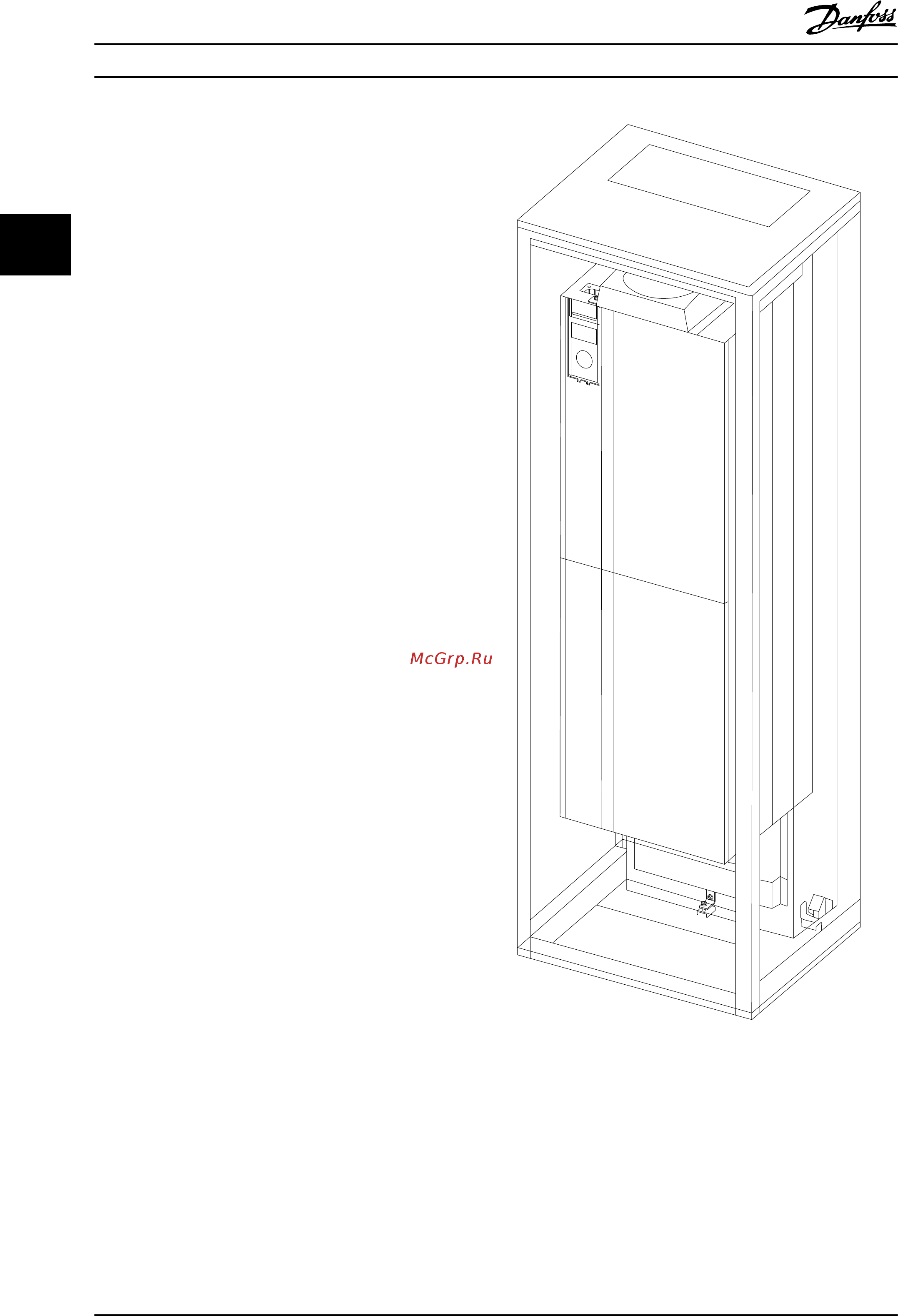

176FA252.10
Рисунок 3.19 Установка IP00/IP20 (шасси) в корпусе Rittal
TS8
Минимальные размеры корпуса
•
Типоразмер D3h: глубина 500 мм, ширина 400
мм.
•
Типоразмер D4h: глубина 500 мм, ширина 600
мм.
•
Типоразмер E2Размер блока 52: глубина 600
мм, ширина 800 мм.
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
74 MG20Z150 - VLT
®
