Danfoss VLT AQUA Drive FC-202P15KS2 [113/218] Уведомление
![Danfoss VLT AQUA Drive FC-202P15KS2 [113/218] Уведомление](/views2/1557587/page113/bg71.png)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 0.2 0.6 2.2 5.8 11.4 18.1 30.8 152.8 210.8
(Pa)
Pressure Change
130BB011.10
69.5

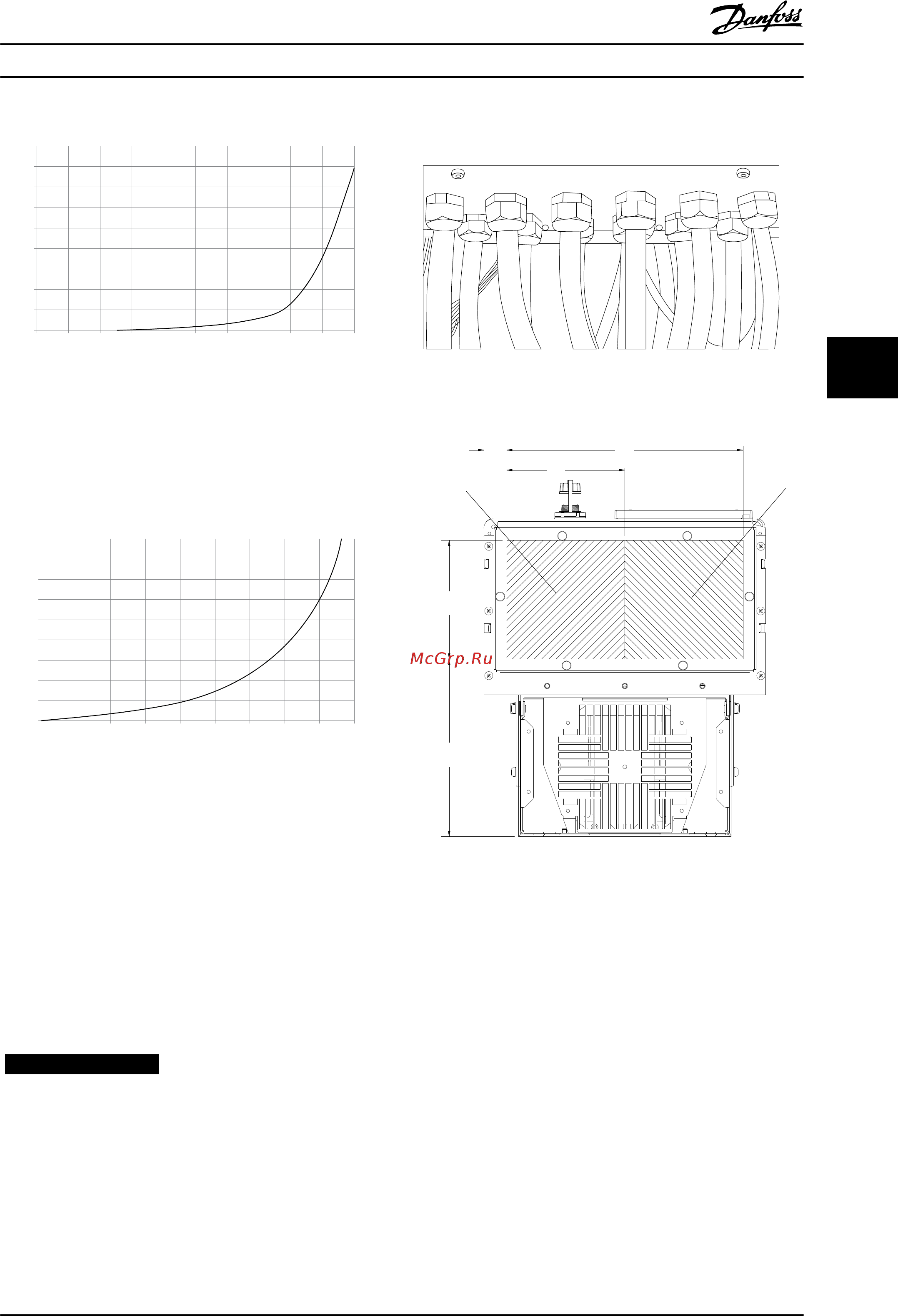

Рисунок 5.26 Снижение номинальных характеристик для
корпусов E в зависимости от изменения давления
(большой вентилятор), P315T5–P400T5 и P500T7–P560T7
Воздушный поток преобразователя частоты: 850 куб.
футов/мин (1445 м³/ч)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 25 50 75 100 125 150 175 225
130BB190.10
200
Рисунок 5.27 Снижение номинальных характеристик для
корпусов F1, F2, F3, F4 в зависимости от изменения
давления
Воздушный поток преобразователя частоты: 580 куб.
футов/мин (985 м³/ч)
5.2.8 Ввод с использованием уплотнения/
кабелепровода — IP21 (NEMA 1) и
IP54 (NEMA12)
Кабели подключают через панель уплотнений снизу.
Удалите плату и разметьте расположение уплотнений
или кабелепроводов.
УВЕДОМЛЕНИЕ
Панель уплотнений должна устанавливаться на
преобразователь частоты для обеспечения
определенной степени защиты.
Кабельные вводы преобразователя частоты (вид
снизу) — 1) Сторона сети 2) Сторона двигателя.
130BB073.10
Рисунок 5.28 Пример правильной установки панели
уплотнений
130BC521.10
205
[8.1]
138
[5.4]
274
[10.8]
27
[1.0]
137
[5.4]
1
2
Рисунок 5.29 D1h, вид снизу
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 111
5 5
