УВЕДОМЛЕНИЕ
Источник питания может быть подключен к точкам A или B
Типоразмер Тип блока Габариты для отключения клеммы
E2
IP00/CHASSIS A B C D E F
250/315 кВт (400 В) и
355/450–500/630 кВт (690 В)
381 (15,0) 245 (9,6) 334 (13,1) 423 (16,7) 256 (10,1)
Не
определен
315/355–400/450 кВт (400 В) 383 (15,1) 244 (9,6) 334 (13,1) 424 (16,7) 109 (4,3) 149 (5,8)
Таблица 5.16 Подключение электропитания
УВЕДОМЛЕНИЕ
Для корпусов F предусмотрено четыре разных типоразмера, F1, F2, F3 и F4. F1 и F2 состоят из шкафа для
инвертора справа и шкафа для выпрямителя слева. У F3 и F4 имеется шкаф для дополнительных устройств слева
от шкафа для выпрямителя. F3 — это F1 со шкафом для дополнительных устройств. F4 — это F2 со шкафом для
дополнительных устройств.
Расположение клемм — типоразмеры F1 и F3
130BA849.13
.0 [.0]
54.4[2.1]
169.4 [6.7]
284.4 [11.2]
407.3 [16.0]
522.3 [20.6]
637.3 [25.1]
287.4 [11.3]
253.1 [10.0]
.0 [.0]
.0 [.0]
339.4 [13.4]
287.4 [11.3]
.0 [.0]
339.4 [13.4]
308.3 [12.1]
465.6 [18.3]
465.6 [18.3]
198.1[7.8]
234.1 [9.2]
282.1 [11.1]
318.1 [12.5]
551.0 [21.7]
587.0 [23.1]
635.0 [25.0]
671.0 [26.4]
44.40 [1.75]
244.40 [9.62]
204.1 [8.0]
497.1 [19.6]
572.1 [22.5]
180.3 [7.1]
129.1 [5.1]
4
6
4
1
2
3
5

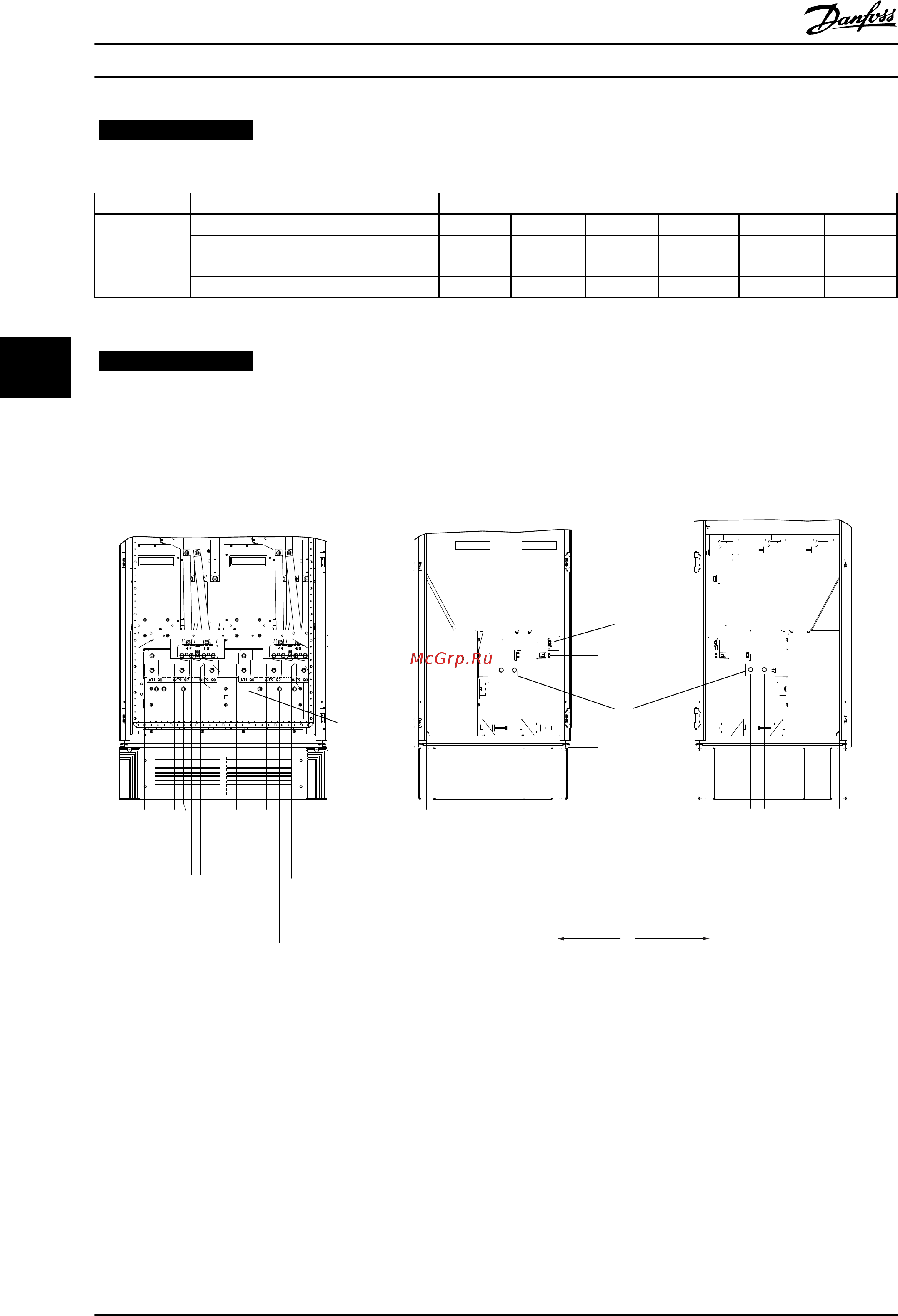

Рисунок 5.83 Расположение клемм — шкаф инвертора — F1 и F3 (вид спереди, слева и справа ). Панель уплотнений
расположена на 42 мм ниже уровня 0.
1) Шина заземления
2) Клеммы подключение электродвигателя
3) Клеммы подключения тормозного резистора
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
146 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
55
