Аналоговые выходы – клемма X42/7-12
Группа параметров для считывания и записи: 18-3*.
Подробнее см. «Руководство по программированию».
Группа параметров для настройки: 26-4* Аналог.выход
X42/7, 26-5* Аналог.вых. X42/9 и 26-6* Аналог.вых. X42/11.
Подробнее см. «Руководство по программированию».
3
аналоговых
выхода
Уровень
выходног
о сигнала
Разрешающ
ая
способность
Линейность Макс.
нагрузка
Вольт 0–10 В
пост. тока
11 бит 1 % от
полной
шкалы
1 мА
Таблица 3.25 Аналоговые выходы
Аналоговые выходы масштабируются параметрами для
каждого выхода
Присваиваемая функция может выбираться с помощью
параметров и имеет те же самые значения, что и в
случае аналоговых выходов на плате управления.
Более подробное описание параметров см. в
«Руководство по программированию».
Часы реального времени (RTC) с резервным
источником питания
Формат данных часов RTC включает год, месяц, число,
часы, минуты и день недели.
Точность часов не хуже ±20 млн.-1 при 25 °C.
Если преобразователь частоты работает при
температуре окружающего воздуха 40 °C, встроенная
резервная литиевая батарея служит в среднем не менее
10 лет. В случае отказа резервной батареи
дополнительное устройство аналогового ввода/вывода
следует заменить.
Каскадное управление — это общая система контроля и
управления, используемая для контроля параллельно
включенных насосов или вентиляторов для
энергоэффективного использования.
Дополнительный каскадный контроллер позволяет
управлять несколькими насосами, включенными
параллельно таким образом, что их можно
рассматривать как один большой насос.
При использовании каскадных контроллеров отдельные
насосы автоматически включаются и выключаются
таким образом, чтобы получить на выходе системы
необходимые величины расхода или давления. Кроме
того, производится регулирование скорости насосов,
подключенных к приводам VLT
®
AQUA Drive FC 202, что
обеспечивает плавное изменение выходного параметра
системы.
1
1
2
2
3
3
4
4
5
5
130BA596.10

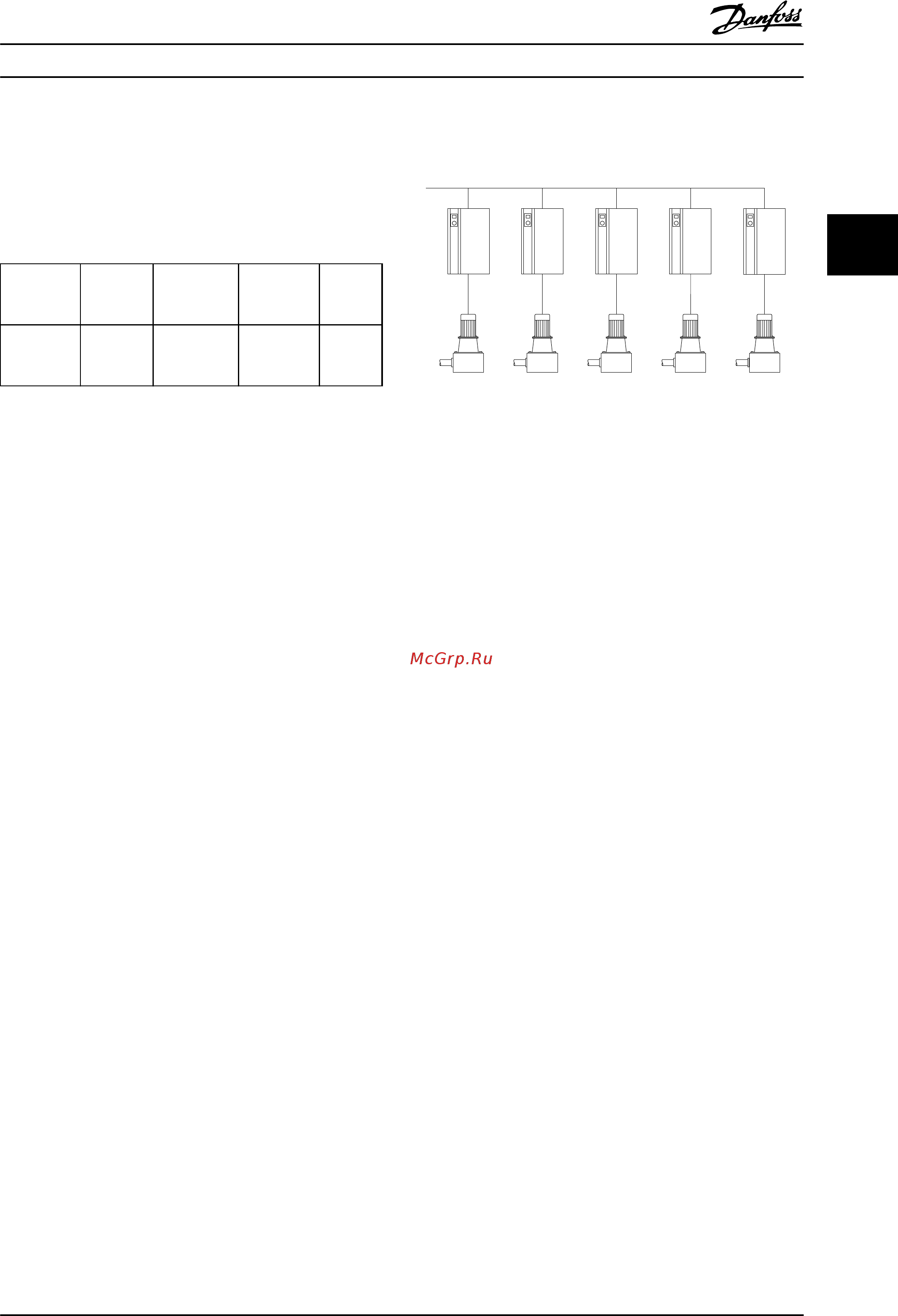

Рисунок 3.12 Последовательное управление несколькими
насосами
Каскадные контроллеры — это дополнительные
аппаратные и программные средства, которые могут
добавляться к VLT
®
AQUA Drive FC 202. Аппаратная
часть представляет собой дополнительную плату,
содержащую три реле, которая вставляется в гнездо B
привода. После установки дополнительных устройств
параметры, необходимые для поддержания корректной
работы функций каскадного контроллера, будут
доступны на панели управления (группа параметров 27-
** Extended Cascade Control). Расширенный каскадный
контроллер предоставляет более широкие
функциональные возможности, чем базовый каскадный
контроллер. Он может быть использован для
расширения базового каскада тремя реле и даже до
восьми реле с установленной платой улучшенного
каскадного контроллера.
Хотя каскадный контроллер предназначен для
применения в насосных установках и настоящий
документ описывает его именно для данного
применения, каскадный контроллер можно также
использовать в любых системах, требующих
параллельной работы нескольких электродвигателей.
Работа системы «главный/ведомый»
Программное обеспечение расширенного каскадного
контроллера действует с одного привода VLT AQUA,
оборудованного платой дополнительного расширения
каскадного контроллера. Этот преобразователь частоты
рассматривается как главный привод. Он управляет
группой насосов, каждый из которых контролируется
преобразователем частоты или подключен
непосредственно к сети через контактор или
устройство плавного пуска.
Каждый дополнительный преобразователь частоты в
системе считается подчиненным приводом. Этим
преобразователям частоты не требуется установка
дополнительной платы каскадного контроллера. Они
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 69
