Описание параметров Преобразователь М 420 общего назначения с управлением вектором потока.
Руководство пользователя
80
Где:
SB1: кнопка останова;
SB2: кнопка правого вращения;
SB3: кнопка правого вращения Din – это многофункциональный контакт с DI1 по DI5. Таким образом, он
должен определить соответствующую функцию контакта как функцию № 3 «Трехпроводной режим управления
работой».
3: трехпроводной режим работы 2: в этом режиме активирован контакт Din, а рабочая команда задается
через FWD, при этом направление определяется состоянием REV. Команда останова выполняется при
отключении сигнала Din.
Κ
Выбор направления
вращения
0
Правое вращение
1
Левое вращение

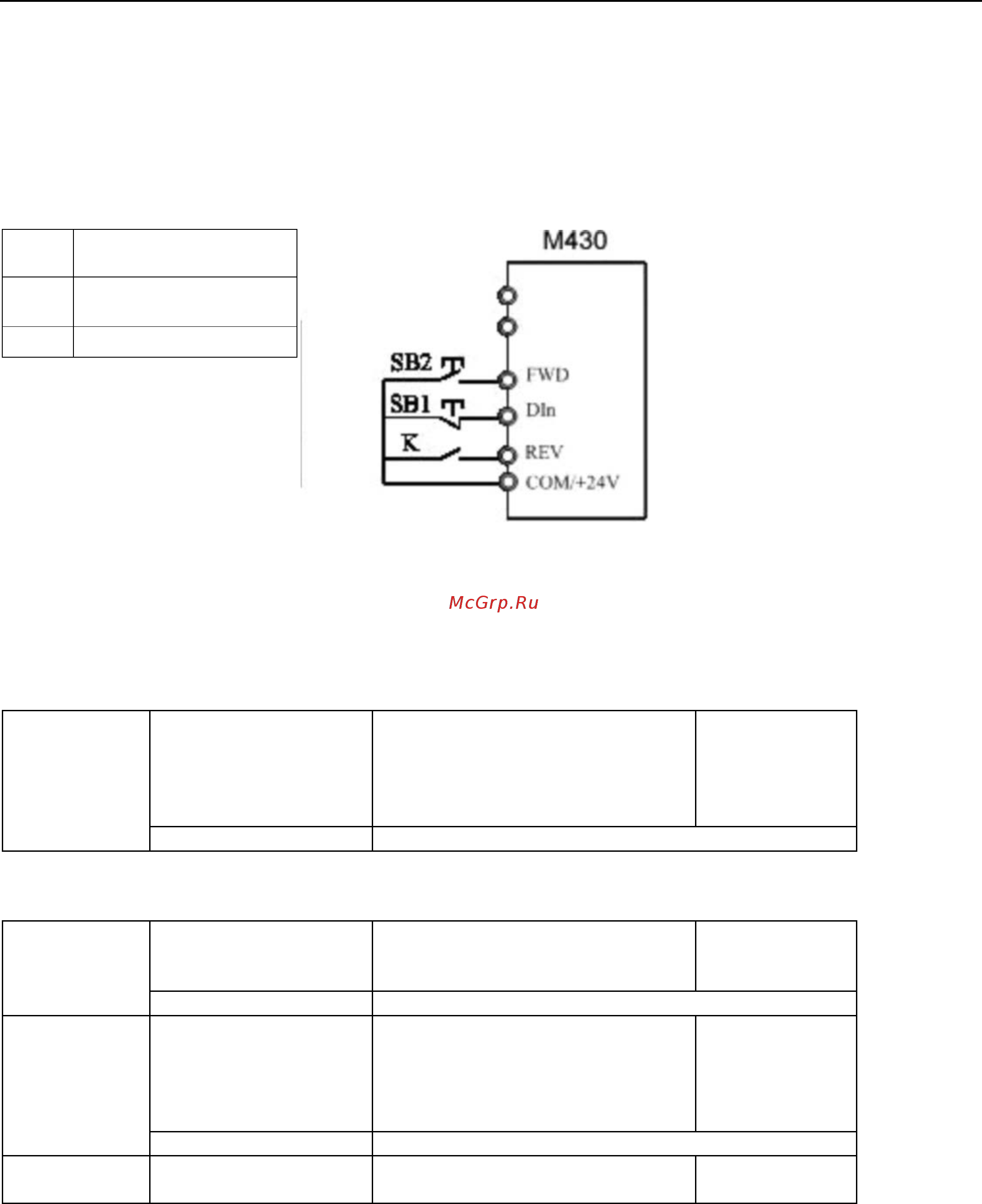

Рисунок 5-10. Трехпроводной режим работы 2
Где:
SB1: кнопка останова
SB2: кнопка запуска
Din – это многофункциональный входной контакт с DI1 по DI5. Таким образом, он должен определить
соответствующую функцию контакта как функцию № 3 «Трехпроводной режим управления работой».
F5-12
Скорость
увеличения/уменьш
ения при
управлении через
контакт
Заводская установка по умолчанию
1,00 Гц/с
Диапазон установки
0,01 Гц/с ~ 100.00 Гц/с
Контакты увеличения/уменьшения (UP/DOWN) используются при изменении скорости при
установке частоты.
F5-15
Минимальный
входной сигнал
AI1,
Заводская установка по умолчанию
0,00 В
Диапазон установки
0,00 В ~ 10,00 В
F5-16
Минимальный
входной сигнал
AI1,
относительная
установка
Заводская установка по умолчанию
0,0 %
Диапазон установки
-100,00 % ~ 100,0 %
F5-17
Максимальный
входной сигнал AI1
Заводская установка по умолчанию
10,00 В
