Преобразователь М 420 общего назначения с управлением вектором потока. Описание параметров
Руководство пользователя
81
Диапазон установки
0,00 В ~ 10,00 В
F5-18
Максимальный
входной сигнал AI1,
относительная
установка
Заводская установка по умолчанию
100,0 %
Диапазон установки
-100,00 % ~ 100,0 %
F5-19
Время фильтрации для
входа AI1
Заводская установка по умолчанию
0,10 с
Диапазон установки
0,00 с ~ 10,00 с
Вышеприведенные коды функций определяют соотношение аналогового входного напряжения и
установленного значения аналогового входа. Если аналоговое входное напряжение выходит за диапазон между
установленным максимальным и минимальным значением, разница между входным напряжением и
предельным значением будет вычислена как максимальный или минимальный вход.
Если используется аналоговый токовый вход, то ток в 1 мА соответствует напряжению в 0,5 В.
При различных вариантах применения 100 % аналогового входа соответствует различным номинальным
значениям. Подробности см. во всех частях по применению.
Несколько примеров установки приведены на следующих рисунках.

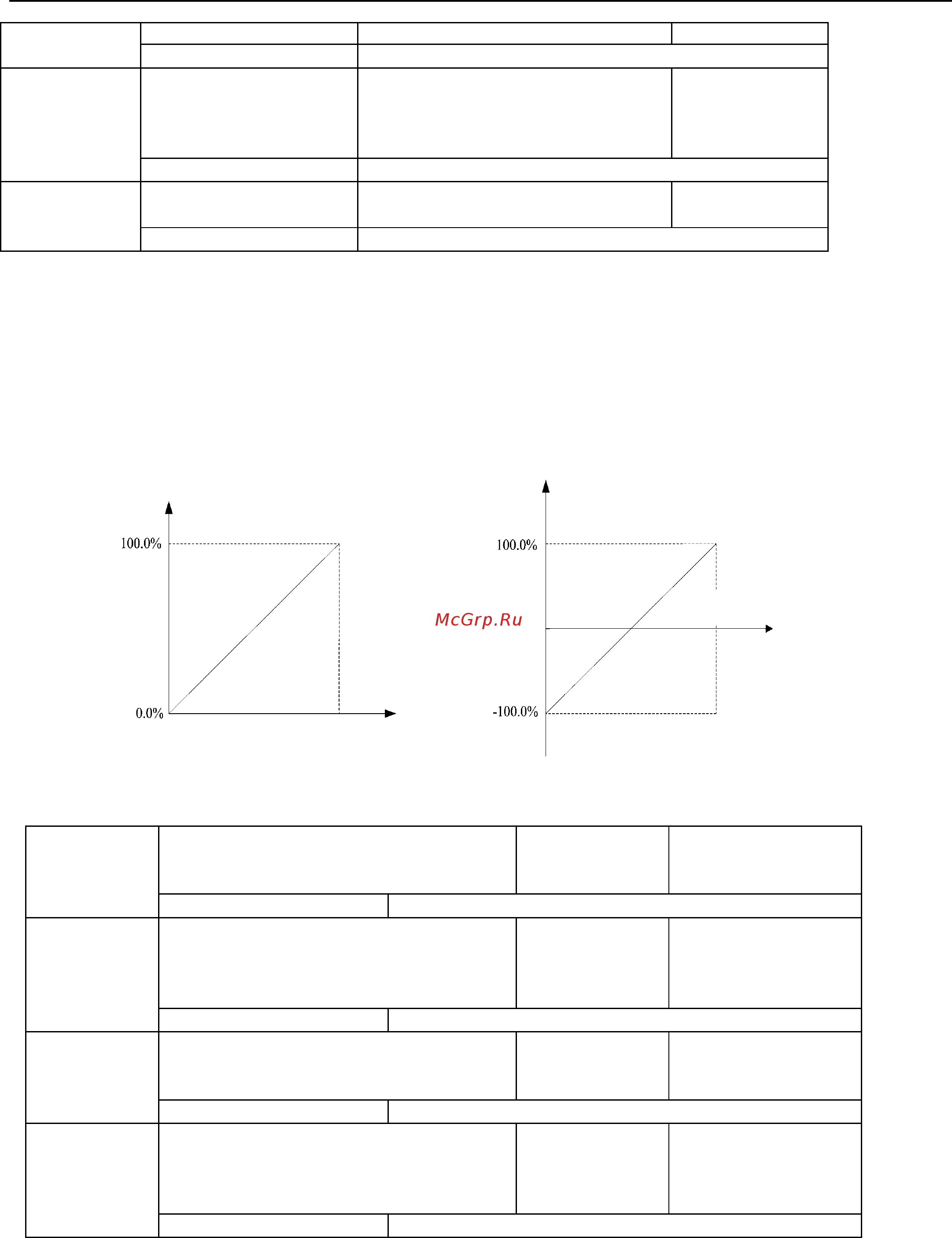

Рисунок 5-11. Соответствующее взаимоотношение между аналоговым опорным сигналом и
установкой
F5-20
Минимальный
входной сигнал
AI2
Заводская
установка по
умолчанию
0,00 В
Диапазон установки
0,00 В ~ 10,00 В
F5-21
Минимальный
входной сигнал AI2,
относительная
установка
Заводская
установка по
умолчанию
0,0 %
Диапазон установки
-100,00 % ~ 100,0 %
F5-22
Максимальный
входной сигнал
AI2
Заводская
установка по
умолчанию
10,00 В
Диапазон установки
0,00 В ~ 10,00 В
F5-23
Максимальный
входной сигнал AI2,
относительная
установка
Заводская
установка по
умолчанию
100,0 %
Диапазон установки
-100,00 % ~ 100,0 %
Соответствующие
установки (частота,
крутящий момент и др.)
Соответствующие
установки (частота,
крутящий момент и др.)
0 В (0 мА)
10 В
(20 мА)
AI
AI
0 В (0 мА)
