Описание параметров Преобразователь М 420 общего назначения с управлением вектором потока.
Руководство пользователя
86
Время разгона/торможения определяется F0-23, F0-24 и предыдущими тремя типами времени
разгона/торможения, смысл которых одинаковый. Подробности см. в описании F0-23 и F0-24.
Для выбора времени разгона/торможения с 1 по 4 в процессе работы преобразователя с помощью различных
сочетаний многофункциональных цифровых входных контактов DI все подробности см. в F5-00 ~ F5-04.
F7-09
Частота скачка 1
Заводская установка по
умолчанию
0,00 Гц
Диапазон установки
0,00 Гц ~ максимальная частота
F7-10
Частота скачка 2
Заводская установка по
умолчанию
0,00 Гц
Диапазон установки
0,00 Гц ~ максимальная частота
F7-11
Частота скачка 3
Заводская установка по
умолчанию
0,00 Гц
Диапазон установки
0,00 Гц ~ максимальная частота
F7-12
Частота скачка 4
Заводская установка по
умолчанию
0,00 Гц
Диапазон установки
0,00 Гц ~ максимальная частота
F7-13
Частота скачка 5
Заводская установка по
умолчанию
0,00 Гц
Диапазон установки
0,00 Гц ~ максимальная частота
F7-14
Частота скачка 6
Заводская установка по
умолчанию
0,00 Гц
Диапазон установки
0,00 Гц ~ максимальная частота
Когда заданная частота находится в диапазоне запрещенных частот, фактическая рабочая частота будет на
границе запрещенных частот, ближайшей к заданной частоте.
F7-15
Время мертвой зоны при
правом/левом вращении
Заводская
установка по
умолчанию
0 с
Диапазон установки
0,0 с ~ 3000,0 с
Внутренняя
команда
установки
частоты
Команда
задания
частоты

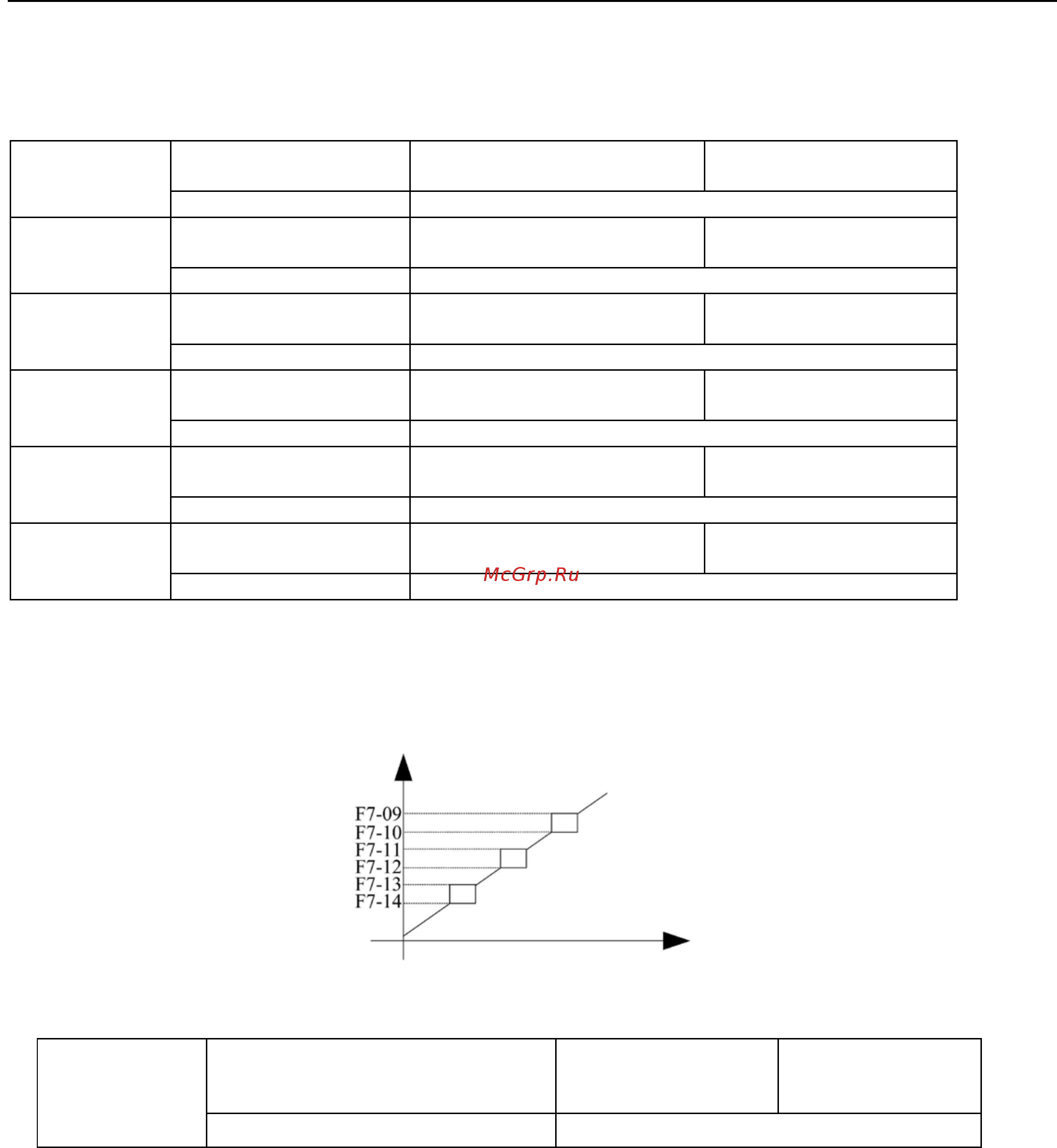

Рисунок 5-12. Схема работы с запрещенными частотами
При установке правого/левого вращения в преобразователе время перехода в состояние нулевой
выходной частоты показано на следующем рисунке.
