Преобразователь М 420 общего назначения с управлением вектором потока. Описание параметров
Руководство пользователя
87
F7-16
Точность вращающегося
регулятора клавиатуры
Заводская
установка по
умолчанию
0
Диапазон установки
0 ~ 7
Установленное значение
Точность вращающегося
регулятора
0
Определяется параметром F7-25
1
0,1 Гц
2
1 Гц
3
2 Гц
4
4 Гц
5
5 Гц
6
8 Гц
7
10 Гц
F7-17
Действие в случае, когда
заданная частота ниже
нижнего предела
Заводская
установка по
умолчанию
0
Диапазон установки
0
Работа на нижней предельной частоте
1
Останов
2
Работа при нулевой частоте
Для выбора состояния работы преобразователя в случае, когда заданная частота ниже нижнего предела.
С целью предотвращения работы двигателя на низкой скорости можно использовать эту функцию для останова.
Длительность мертвой зоны

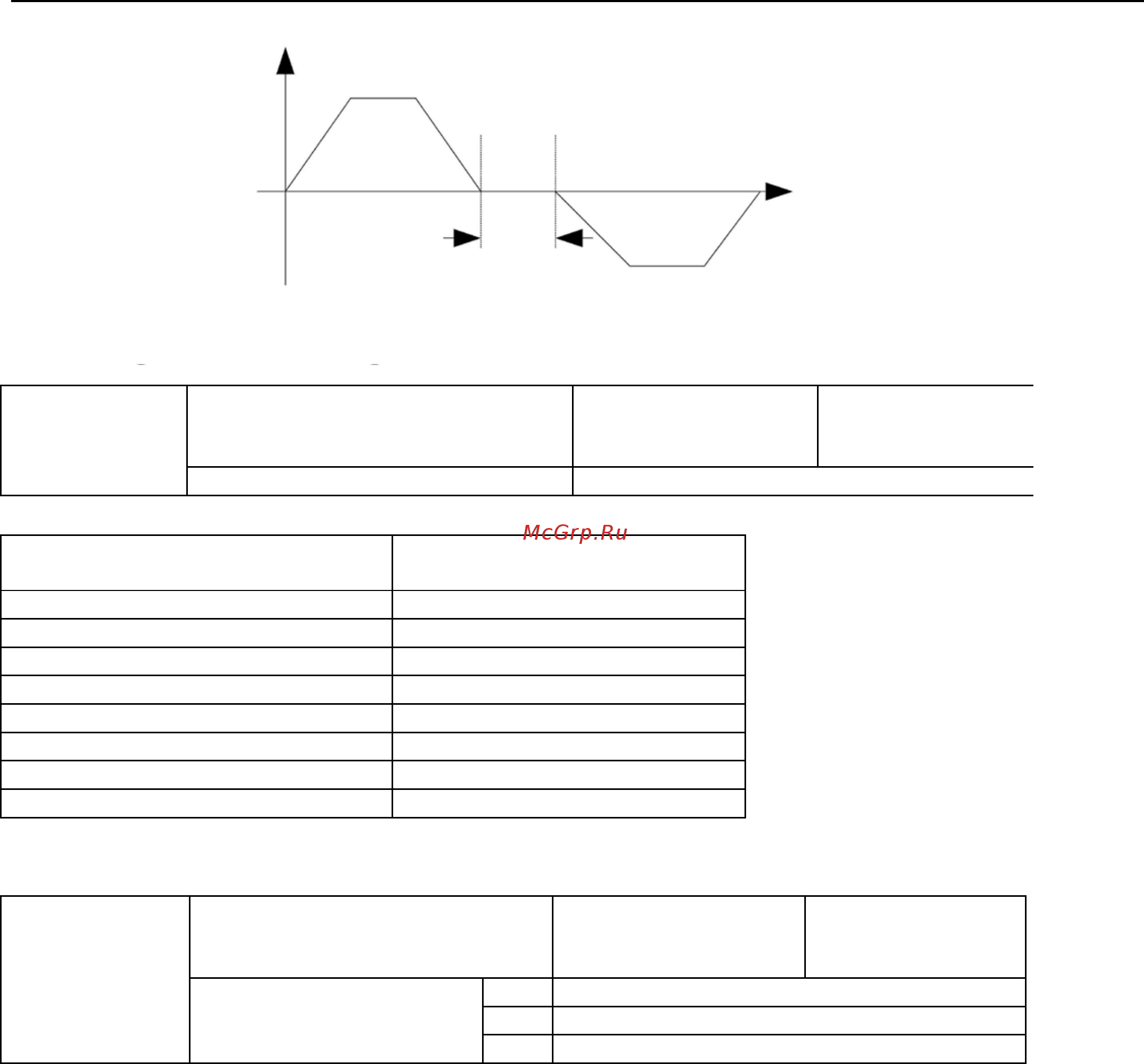

Рисунок 5-13. Диаграмма, показывающая мертвую зону при смене направления вращения
