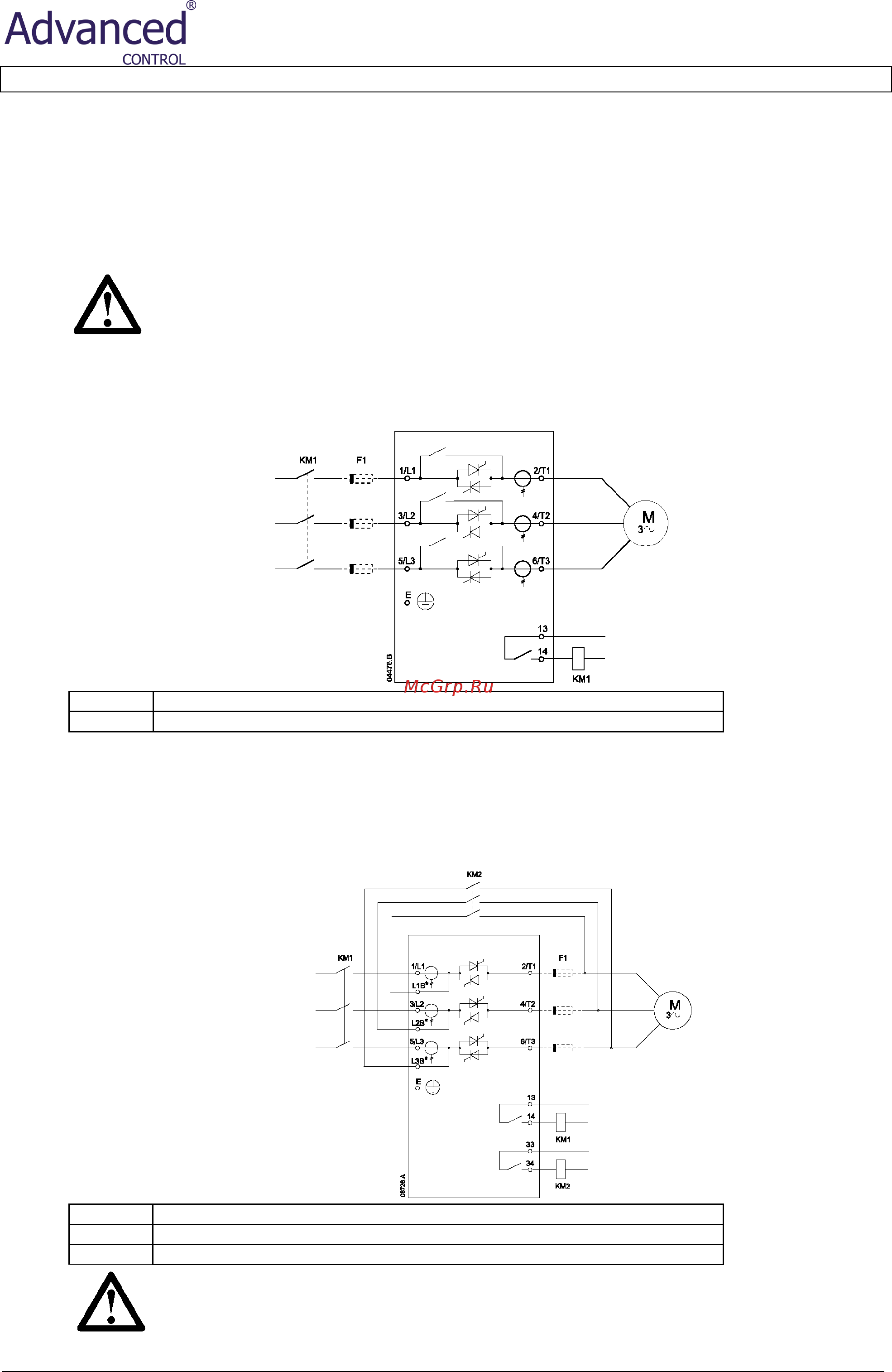

15 VersiStart i III
4. Схемы подачи питания
4.1 Подключение двигателя
Устройства плавного пуска VersiStart i III могут подключаться к последовательному соединению или внутреннему соединению
по схеме «треугольник» двигателя (также называемому «трехпроводным» и «шестипроводным» соединением). Устройство
VersiStart i III автоматически обнаруживает тип соединения двигателя и выполняет необходимые вычисления, поэтому
пользователю необходимо запрограммировать только ток при максимальной нагрузке двигателя (параметр 1A).
ПРИМЕЧАНИЕ
Для безопасности персонала клеммы питания на моделях до AC-VS i III 105 защищены отламываемыми
планками. При использовании кабелей большого диаметра может потребоваться выломать эти планки.
Для моделей, в которых реализовано внутреннее закорачивание, внешний закорачивающий контактор не требуется.
4.1.1 Последовательное соединение, внутреннее закорачивание
KM1
Главный контактор (необязательный компонент)
F1
Предохранители для защиты полупроводников (необязательный компонент)
4.1.2 Последовательное соединение, внешнее закорачивание
В моделях устройств плавного пуска без закорачивания имеются специальные клеммы для закорачивания, с помощью
которых устройство VersiStart i III обеспечивает защиту и текущий контроль функций даже в случае закорачивания через
внешний закорачивающий контактор.
Закорачивающее реле подключается к этим клеммам и управляется программируемым выходом, для которого установлено
значение Run (см. параметр 7A~7I).
KM1
Главный контактор
KM2
Закорачивающий контактор
F1
Предохранители для защиты полупроводников (необязательный компонент)
ПРИМЕЧАНИЕ
В качестве клемм для закорачивания на устройстве AC-VS i III 255N используются клеммы T1B, T2B, T3B. В
качестве клемм для закорачивания на устройствах AC-VS i III 360N ~ AC-VS i III 1600N используются клеммы
L1B, L2B, L3B.
