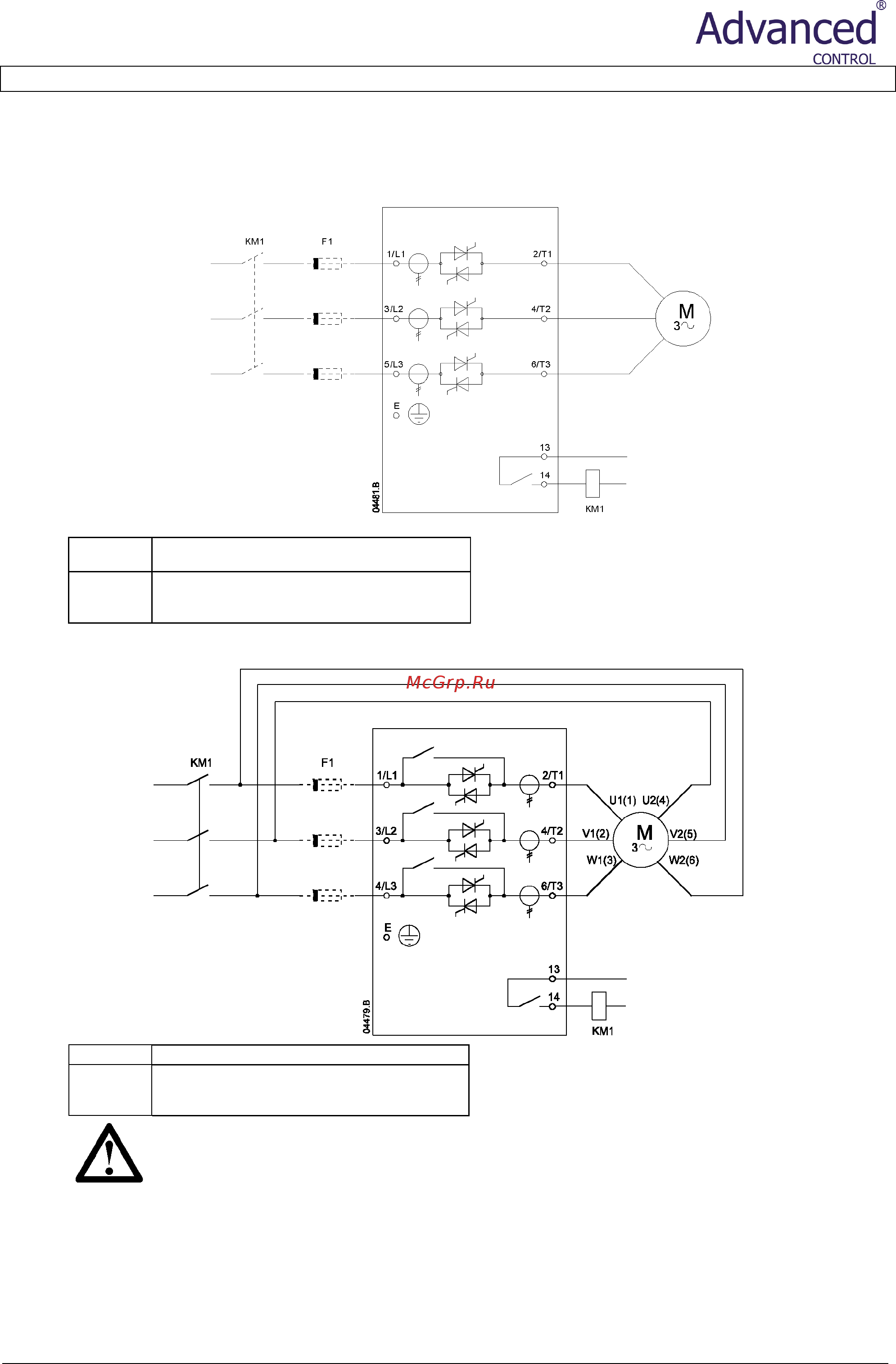

VersiStart i III 16
Предохранители могут быть установлены на входной стороне (при необходимости)
4.1.3 Последовательное соединение, без закорачивания
KM1
Главный контактор (необязательный
компонент)
F1
Предохранители для защиты
полупроводников (необязательный
компонент)
4.1.4 Внутреннее соединение по схеме «треугольник», внутреннее закорачивание
KM1
Главный контактор
F1
Предохранители для защиты
полупроводников (необязательный
компонент)
ВНИМАНИЕ!
При подключении устройства VersiStart i III к внутреннему соединению по схеме «треугольник» необходимо
установить главный контактор или прерыватель цепи с шунтовым выключателем.
