Goodrive300 преобразователи частоты Основная инструкция по работе с ПЧ
-135-
Код
функции
Наименование Описание параметра
Значение
по
умолчанию
P03.22
Понижающий
коэффициент
ослабления в зоне
постояной мощности
0.1~2.0 1.0
P03.23
Точка понижения
коэффициента в зоне
постоянной мощности
10%~100% 50%
P03.24
Предел максимального
напряжения
0.0~120.0% 100.0%
P03.25
Время предварительного
возбуждения
0.000~10.000 сек 0.300 сек
P17.32
Сцепление магнитного
потока
0.0~200.0% 0
7.4 Управление U/F
ПЧ серии Goodrive300 обеспечивают режим управленияU/F, который может использоваться
в случаях, когда не нужна высокая точность регулирования. Также рекомендуется
использовать управлениеU/F, когда один ПЧ управляет несколькими двигателями.
ПЧ серии Goodrive300 обеспечивают несколько режимов кривой U/F. Пользователь может
выбрать соответствующую кривуюU/F, а также можно установить собственные кривыеU/F,
согласно потребностям.
Рекомендация:
Для управления нагрузкой с постоянным моментом рекомендуется выбрать линейную
кривуюU/F.
Для нагрузок с переменным моментом, такие как вентиляторы и насосы рекомендуется
выбрать кривуюU/F соответствующий 1.3th, 1.7th или 2-х мощности, так как фактический
крутящий момент равен 2 квадратам или 3-квадратам скорости вращения.

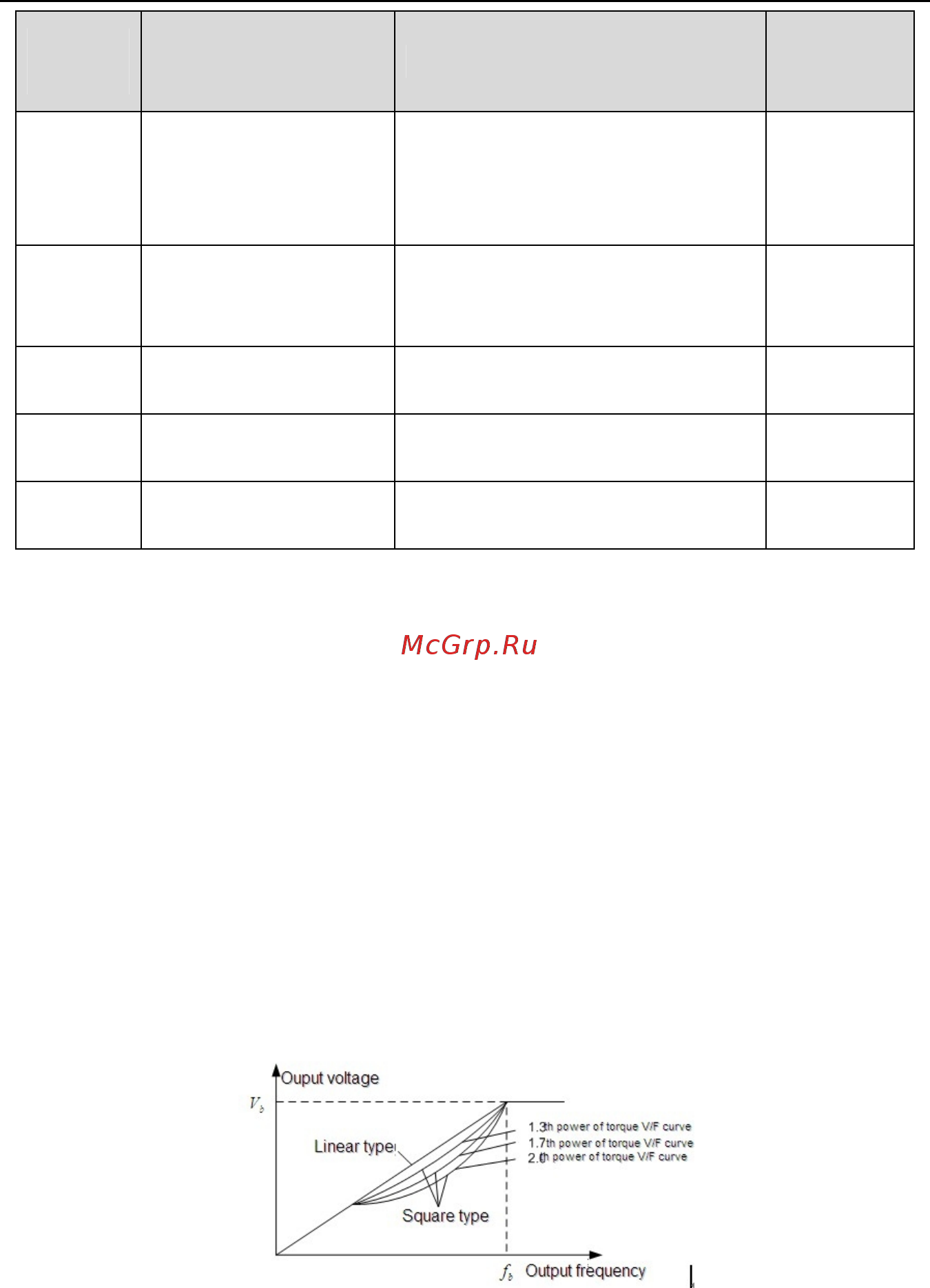

Рис. 7.4. Кривые U/F
ПЧ серии Goodrive300 обеспечивают многоточечную кривуюU/F, пользователь может
