Goodrive300 преобразователи частоты Рекомендации по установке

-24-

Наименование клеммы

Клемма

≤30 кВт ≥37 кВт

Функция

380V

: сопротивление заземления я менее

чем 10 Ом

Клеммы защитного

заземления, в ПЧ имеются 2

клеммы РЕ в стандартной

конфигурации.

Эти клеммы должны быть

заземлены надлежащим

образом

A1иA2 Клеммы питающего напряжения

Доп. Оборудование (внешнее

питание 220 В для цепей

управления)

Примечание:

u Неиспользуйте асимметричный кабель для подключения к двигателю. При

использовании симметричного кабеля, заземляющий проводник подкючите к клемме

заземления ПЧ и двигателя.

u Тормозные резисторы, блоки торможения и DC реактор являются

дополнительнымоборудованием.

u Кабели питания, двигателя и управления должны быть проложены отдельно друг от

друга и на расстоянии не менее 20 см.

4.3.3 Подключениеклеммвсиловойцепи

1.Подключите провод заземления кабеля входного питания с клеммой заземленияПЧ(PE) на

360 градусов. Подключите провода фазR, S иТк клеммам и закрепите.

2. Подключите провод заземления кабеля двигателя с клеммой заземленияПЧна 360

градусов. Подключите провода фазU, V и Wк клеммам и закрепите.

3. Подключите опциональный тормозной резистор с экранированным кабелем к клеммам РВ

и +.

4. Закрепите кабели вне ПЧ механическим способом.

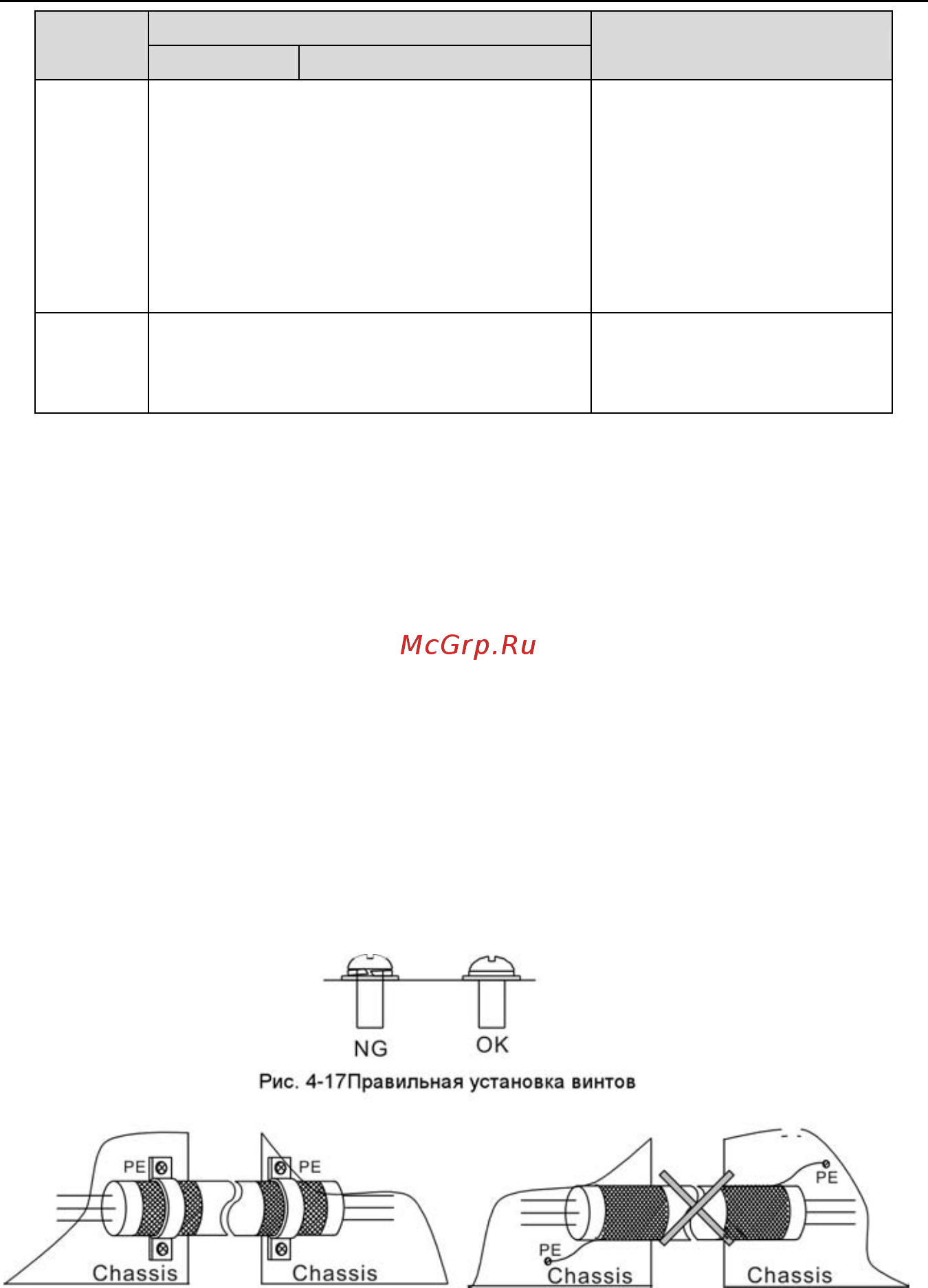

Рис 4-18Техниказаземления 360 градусов
