Invt GD300-055G-4 [33/279] Защита

Goodrive300 преобразователи частоты Рекомендации по установке

-28-

ниже согласно используемомуисточнику питания.

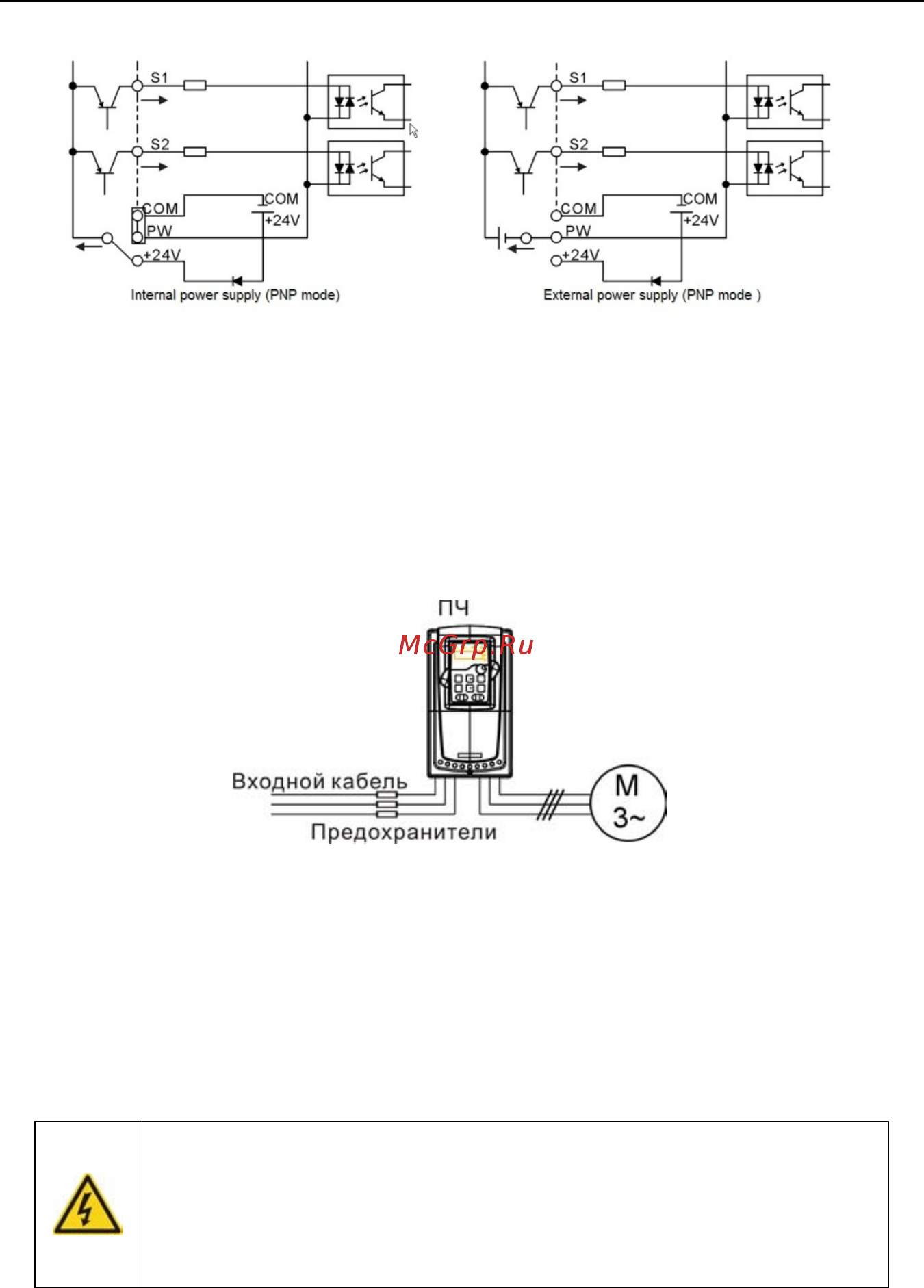

Рис. 4-23 Режим PNP

4.4 Защита

4.4.1 Защита кабеля питания и ПЧот короткого замыкания

Защитите кабель питания и ПЧпри возникновении короткого замыкания и тепловой

перегрузки. Организовать защиту необходимо в соответствии с местными руководящими

правилами.

Рис. 4-24 Подключениепредохранителей

Примечание:Выберите предохранитель как указано в данном руководстве. Предохранитель

будет защищать входной кабель питания короткого замыкания. Он будет защищать

окружающие устройства, когда в ПЧпроисходит короткое замыкание.

4.4.2 Защита двигателя и кабеля от короткого замыкания

ПЧ защищает кабель двигателя и сам двигатель в случае короткого замыкания ситуация,

когда кабель двигателя выбрансогласно номинального тока ПЧ. Устройства дополнительной

защиты не требуются.

² Если к ПЧ подключены несколько двигателей, то для защиты

каждого кабеля и двигателей должны использоваться отдельные

выключатели тепловой перегрузки. Этим устройствам можгут

потребоваться отдельные предохранителидля защиты от

короткого замыкания.

4.4.3 Защита двигателя от тепловой перегрузки

Согласно правилам, двигатель должен быть защищен от тепловой перегрузки и должен быть
