Goodrive300 преобразователи частоты Протоколы связи

-230-

функциональные коды, цифровой адрес или подфункциональные коды как ответ. Для ответов

возражения ведомое устройство возвращает код, который равняется нормальному коду, но

первый байт является логикой 1.

Например: когда ведущее устройство отправляет сообщение ведомому устройству, требуя,

чтобы это считало группу данных адреса кодов функции инвертора, там будет следовать за

функциональными кодами:

0 0 0 0 0 0 1 1 (Hex03H)

Для нормальных ответов ведомое устройство отвечает теми же кодами, в то время как для

ответов возражения, оно возвратится:

1 0 0 0 0 0 1 1 (Hex 83H)

Помимо функциональной модификации кодов для отказа возражения, ведомое устройство

ответит байт аварийного кода, который определяет ошибочную причину.

Когда ведущее устройство получит ответ для возражения в типичной обработке, это отправит

сообщение снова или изменит соответствующий порядок.

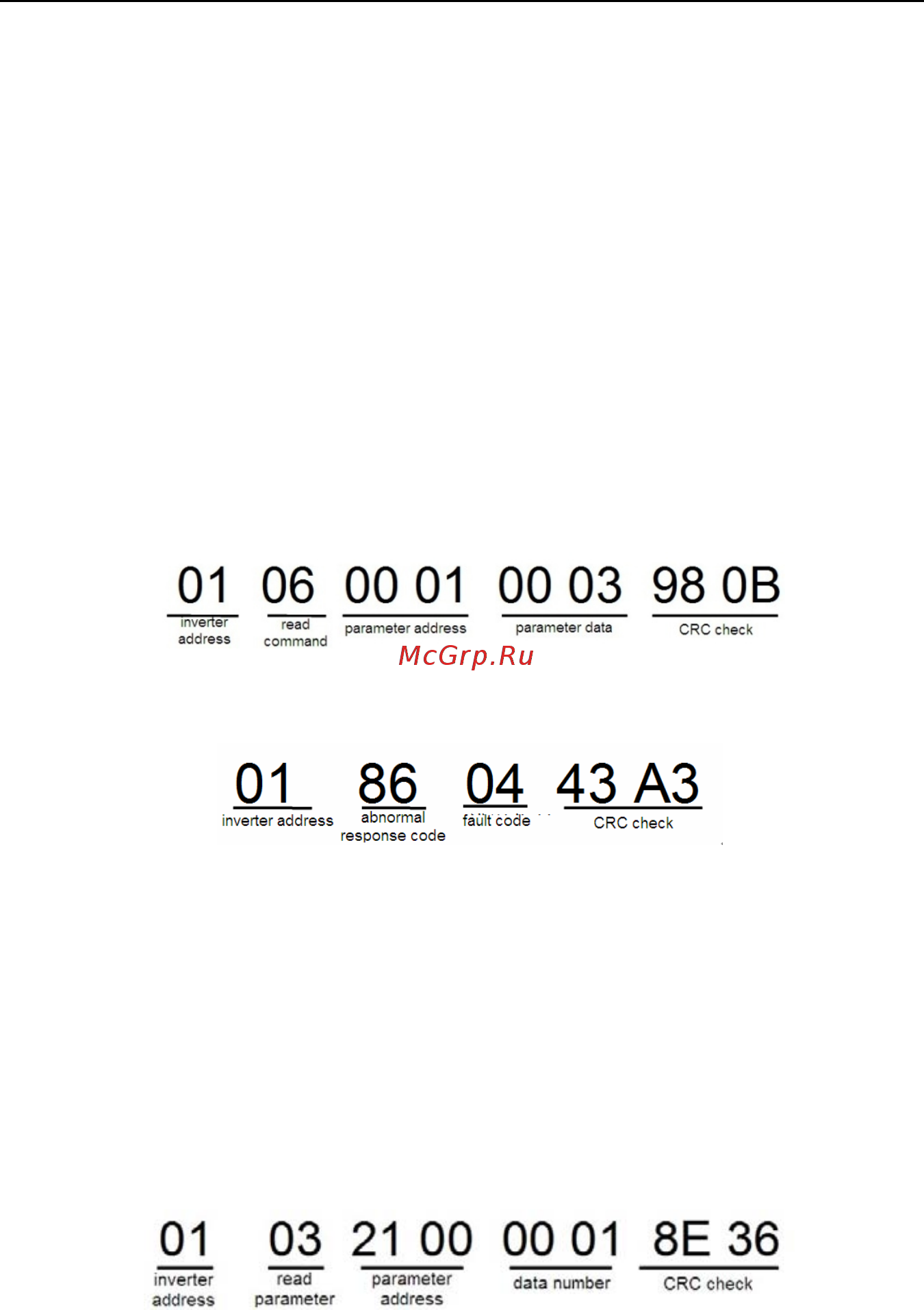

Например, установите “рабочий канал команды” ПЧ (P00.01, адрес параметра является

0001Н) с адресом 01H к 03, следует команда:

Но диапазон установки “рабочего канала команды” 0~2, если это будет установлено в 3,

потому что число вне диапазона, ПЧ возвратит сообщение ответа отказа как ниже:

Аварийный код ответа 86Н, означает аварийный ответ на запись команды 06H; код отказа

является 04H. В таблице выше, ее имя является отказавшей работой, и ее значение состоит

в том, что установка параметра в записи параметра недопустима. Например,

функциональный входной терминал не может неоднократно устанавливаться.

10.4.7 Пример записи и чтения

10.4.1 и 10.4.2 формат команды.

10.4.7.1 Примери команды03H

Прочитать слово состояния 1 ПЧ с адресом 01H (см. таблицу 1). В таблице 1 является

параметр адрес слова состояния 1 ПЧ 2100H.

Команда отправленная ПЧ:

Ответное сообщение см. ниже:
