Goodrive300 преобразователи частоты Приложение
A
-245-
Бит Имя Выбор функции
PZD11Отпр
авка
0
PZD12Отпр
авка
19: Значение обратной связи PIDf(*100, %)
20:Номинальный крутящий момент
двигателя
0
Область PKW (область PKW1-значения идентификационных меток параметра). Область PKW
описывает обработку интерфейса идентификации параметра, интерфейс PKW является
механизмом, которые определяют передачу параметров между двумя коммуникационными
партнерами, такими как чтение и запись значений параметра

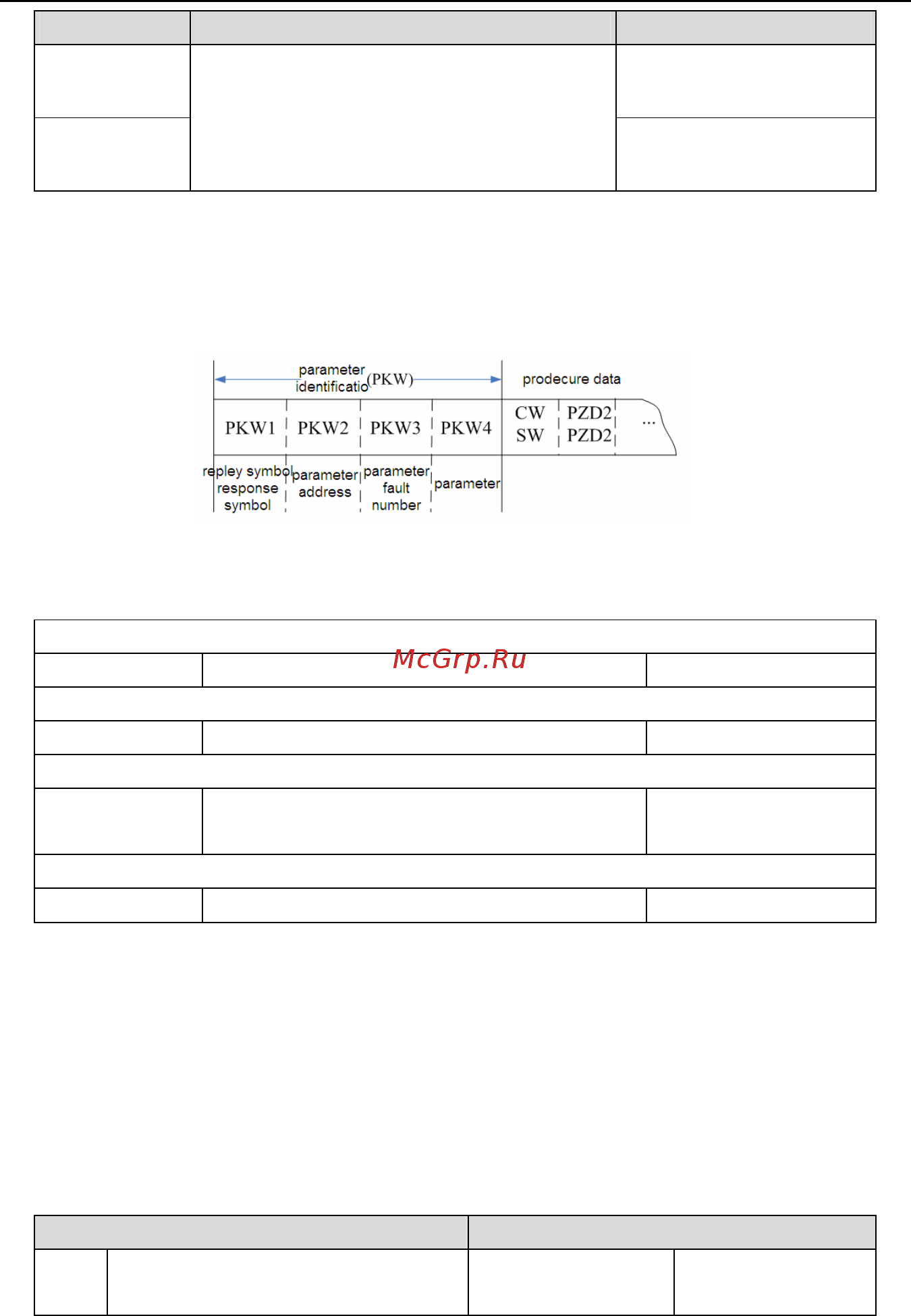

Структура области PKW:
Зона идентификации параметров
В процессе периодических коммуникации Profibus-DPPKW области состоит из четырех слов
(16 бит), каждое слово определяется следующим:
Первое словоPKW1 (16 bit)
Bit 15~00 Опознавательные знаки задач или ответов
0~7
Второе слово PKW2 (16 bit)
Bit 15~00 Базовые параметры адреса 0~247
Третье слово PKW3 (16 bit)
Bit 15~00
Значение параметра (старшее слово) или
значение кода возврата ошибки
00
Четвертое слово PKW4 (16 bit)
Bit 15~00 Значение параметра (младшее слово) 0~65535
Примечание: Если мастер запрашивает одно значение параметра, значение PKW3 и PKW4 не
будет действительным.
Задачи запросов и ответов
Передавая данные к ведомой машине, основная машинная метка запроса использования, в то
время как ведомая машинная метка ответа использования к положительному или
отрицательному подтверждению. Таблица 5.5 и Таблица 5.6 перечисляют функциональный
запрос/ответ.
Определение логотипа задачи PKW1 следующие:
Определение логотипа задачи PKW1
Метказапроса (отmaster кslave) Метка ответа
Запрос
Функция
Положительное
подтверждение
Отрицательное
подтверждение
