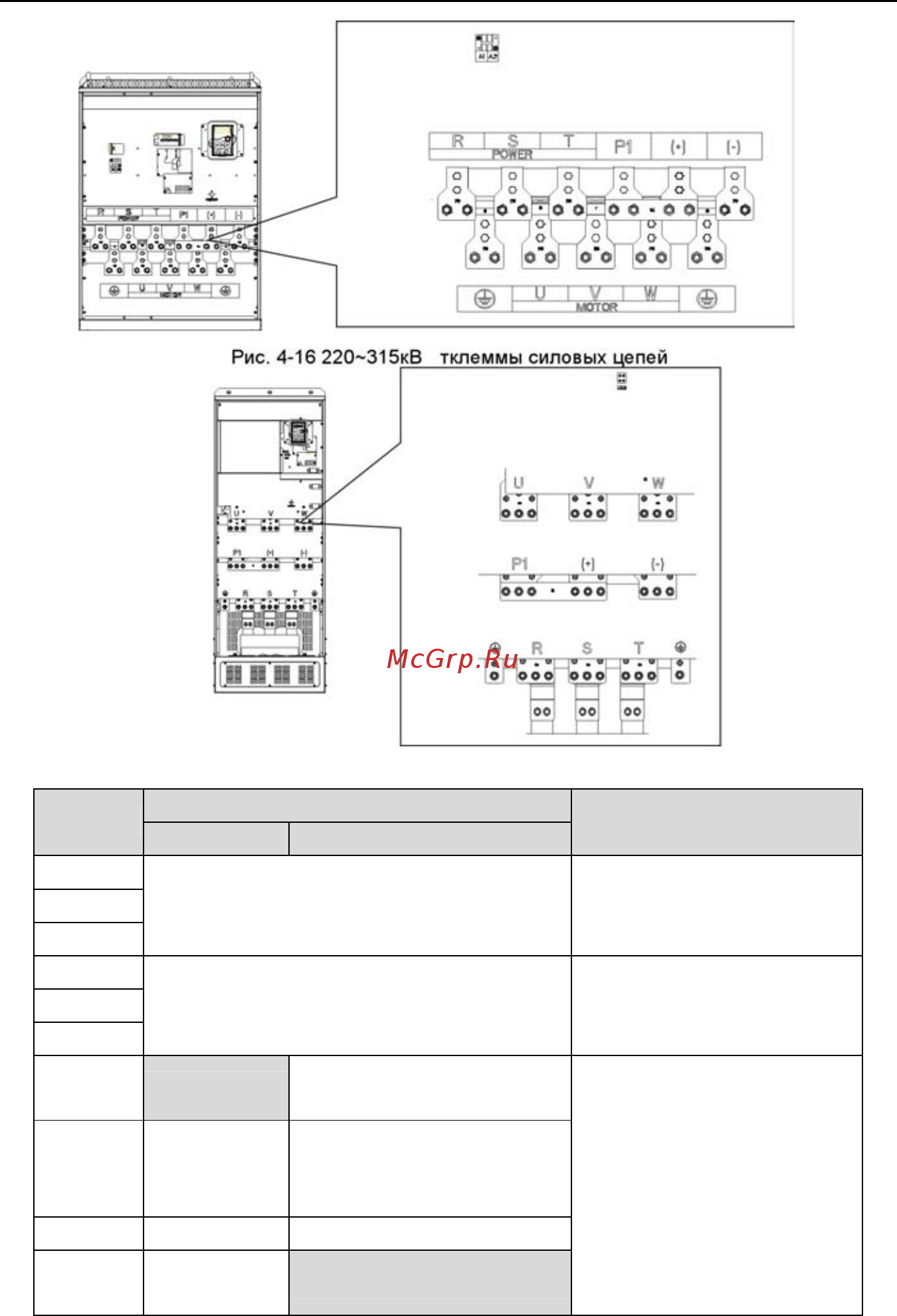

Goodrive300 преобразователи частоты Рекомендации по установке
-23-
Наименование клеммы
Клемма
≤30 кВт ≥37 кВт
Функция
R
S
T
Входное напряжение питания
Входные клеммы 3-
фазного
переменного тока, которые
связаны с блоком питания ПЧ.
U
V
W
Выход ПЧ
Выходные клеммы 3-
фазного
переменного тока, которые
связаны с двигателем.
P1 Отсутствует
Клемма 1
DC реактора
(+)
Тормозной
резистор 1
Клемма 1
DC
реактора, клемма 1
тормозного модуля
(-) / Клемма 2 тормозного модуля
PB
Тормозной
резистор 2
Отсутствует
КлеммыP
1 и(+) для
подключения DC реактора.
Клеммы(+) и (-
) для
подключения тормозного
модуля.
КлеммыPB
и (+) для
подключения тормозного
резистора.
