Invt GD300-055G-4 [246/279] Приложение a

Goodrive300 преобразователи частоты Приложение

-241-

Пожалуйста, обратитесь к соответствующему руководству пользователя Profibus, чтобы

узнать больше о сведений о точке доступа службы. PROFIDRIVE-переменной скоростью

принимает модель Profibus или EN50170 стандартов (протокол Profibus).

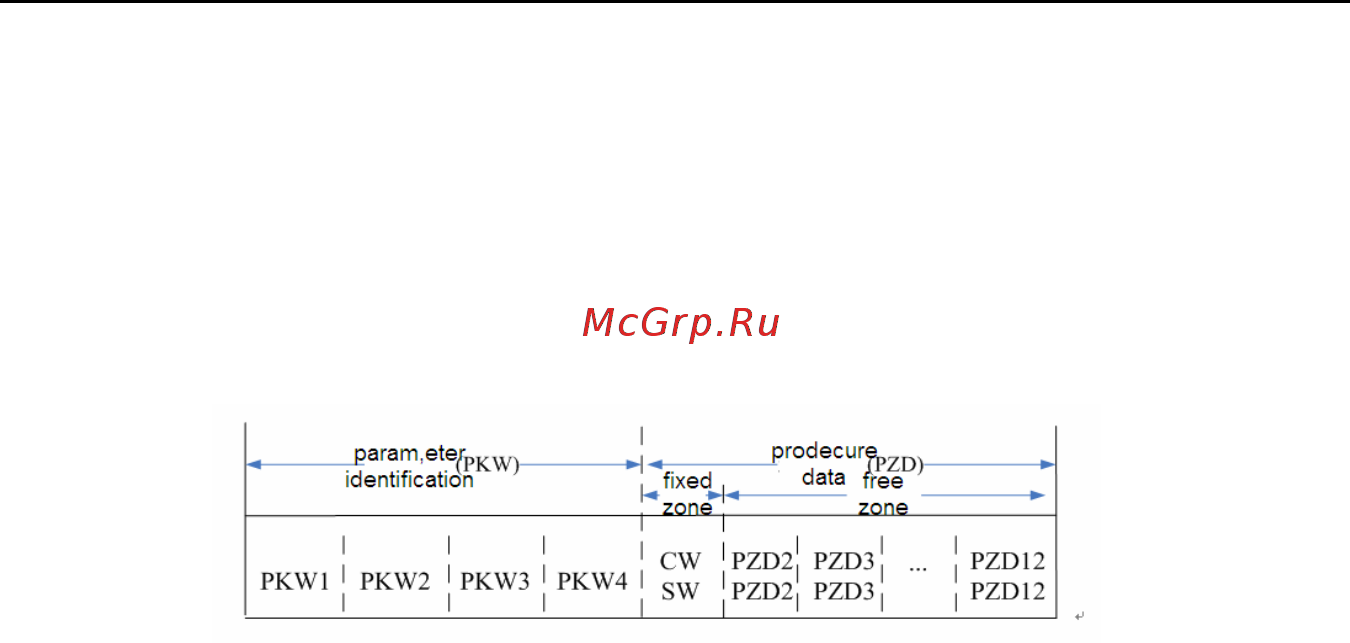

3. Структуры информации кадра данных PROFIBUS-DPРежим шины Profibus-DP позволяет

быстрый данных обмена между основной станции и инвертор. Принятия режима

master-slave, занимающихся доступ ПЧ, инвертор всегда вспомогательные станции, и

каждый имеет определенный адрес. Profibus периодические передачи сообщения

используют 16 слов (16 бит) передача, структура, показанная на рисуноке 1.

Область параметров:

PKW1 – Идентификация параметров

PKW2 – номер индекса массива

PKW3 – значение параметра 1

PKW4 – значение параметра 2

Данные процесса:

CW- Управляющее слово (отMasterк Slave, см. таблицу1)

SW-Слово состояния (отSlaveкMaster, см. таблицу3)

PZD-Данные процесса (по пользователю) (отMasterкSlaveвыход 【 заданное значение】,

отSlaveкMasterвход【фактическое значение】) PZDобласти (области данных процесса)

PZDобласти связи сообщения предназначен для управления и мониторинга ПЧ. PZD от

MasterиSlave станций рассматривается в высоком приоритете; приоритет PZD выше, PKW

всегда отправляет текущую действительную дату из интерфейса.

Управляющее слово (CW) и слово состояния (SW)

Управляющее слово (CW) является основным методом системы контроля ПЧ. Он

отправляется от станции MasterПЧ и адаптер модуля используется как шлюз. ПЧ отвечает

слову управления и дает отзывы Master через слово состояния (SW).

Содержание слов управления и слов состояния показаны соответственно в таблицах 4.6 и

4.7. Обратитесь к руководству ПЧ, чтобы узнать бит кода.

Заданное значение

ПЧ может получать информацию управления несколькими способами, эти каналы включают:

аналоговые и цифровые входные клеммы, и модуля коммуникации (например, RS485,

модуля адаптераEC-TX103).

Содержимое значений приведено в таблице4.6.

Фактическое значение
