Goodrive300 преобразователи частоты Приложение

-239-

Сечение кабеля (мм

) > 0.34 > 0.22

Помимо экранированной витой пары, в Profibus можно также использовать оптические

волокна для передачи всреде электромагнитных помех для увеличения расстояния, при

высокоскоростной передачи.Масксимальная дальность – 1 км.

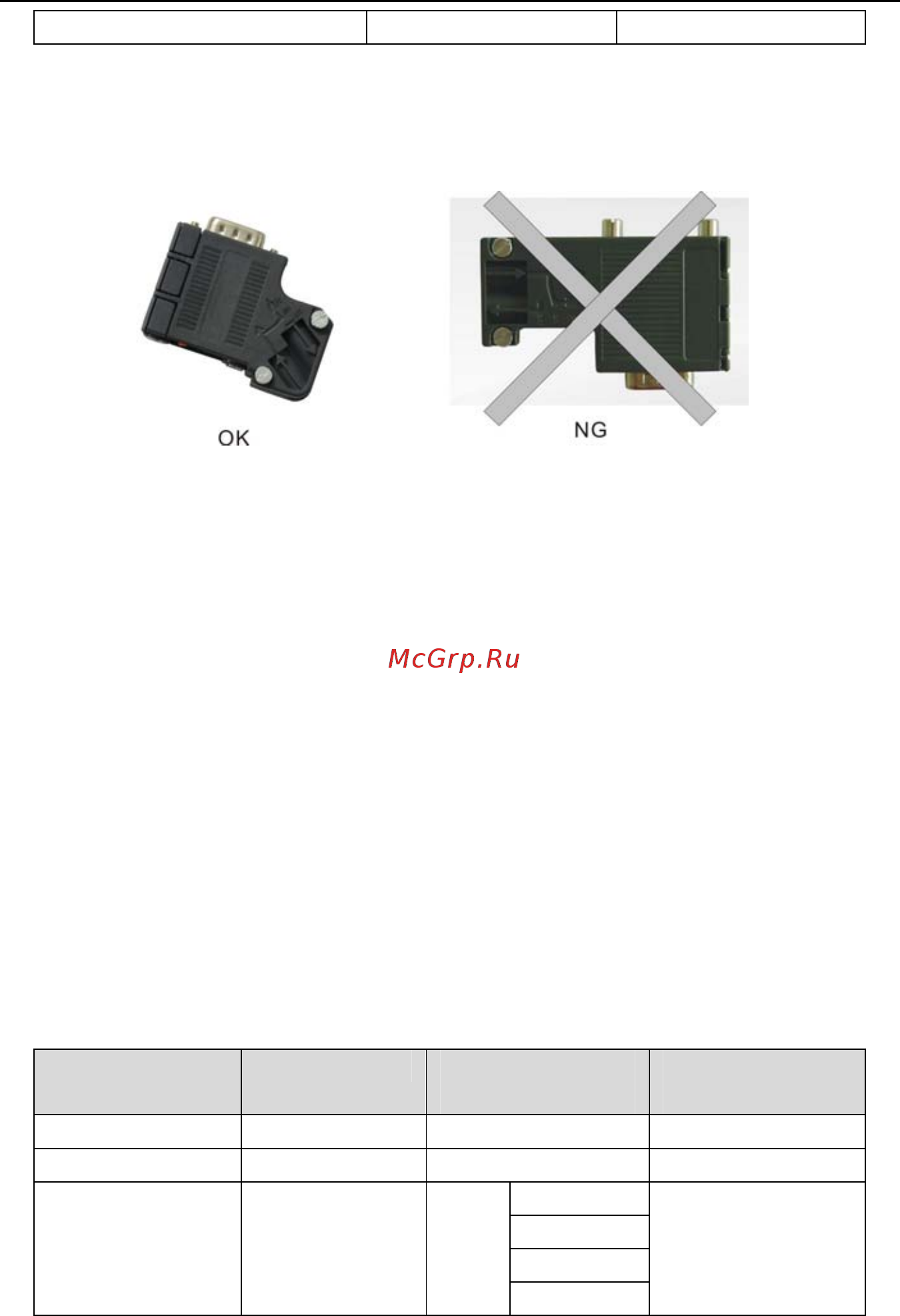

A.2.6.5Схема соединений шины Profibus

Кабель представляет собой стандартный кабель Profibus, состоящий из витой пары и

защитного слоя. Экранированный слой кабеля Profibus на всех узлах непосредственно

заземлен..

Примечание:

Убедитесь, что сигнальные линии не перекручиваются при подключении всех станций.

Должен использоваться экранированный кабель, когда система работает в условиях

высоких электромагнитных помех, в этом случае соблюдаются требования по ЭМС.

Заглушка сегмента линии не должна использоваться, когда скорость передачи, более чем

500 K бит/с Соединения шины может быть или отключен в любое время без перерыва связи

данных других станции.

A.2.7Конфигурация системы

1. Мастер станция и ПЧ должны быть настроены так, что основная станция может общаться

с ПЧ после установки адаптераEC-TX103Profibus-DP.

Каждой вспомогательной станции Profibus на шине Profibus нужно иметь «описание

документа устройства» файл с именем GSD, который используется для описания

характеристик устройств Profibus-DP.

Параметры конфигурацииEC-TX103

Номер параметра

Имя параметра

Дополнительная

установка

Заводская

установка

0 Тип модуля Òîëüêî ÷òåíèå Profibus-DP

1 Адрес узла 0~99 2

0:9.6

1:19.2

2:45.45

2 Скорость

передачи

данных

kbit/s

3:93.75
