Goodrive300 преобразователи частоты Рекомендации по установке

-27-

Наименование

клемм

Описание

RO1A

RO1B

RO1C

РелейныйвыходRO1, RO1A NO, RO1B NC,

RO1Cобщаяклемма

Коммутационная нагрузка: 3A/AC250В,1A/DC30В

RO2A

RO2B

RO2C

РелейныйвыходRO2, RO2A NO, RO2B NC,

RO2Cобщаяклемма

Коммутационная нагрузка: 3A/AC250В,1A/DC30В

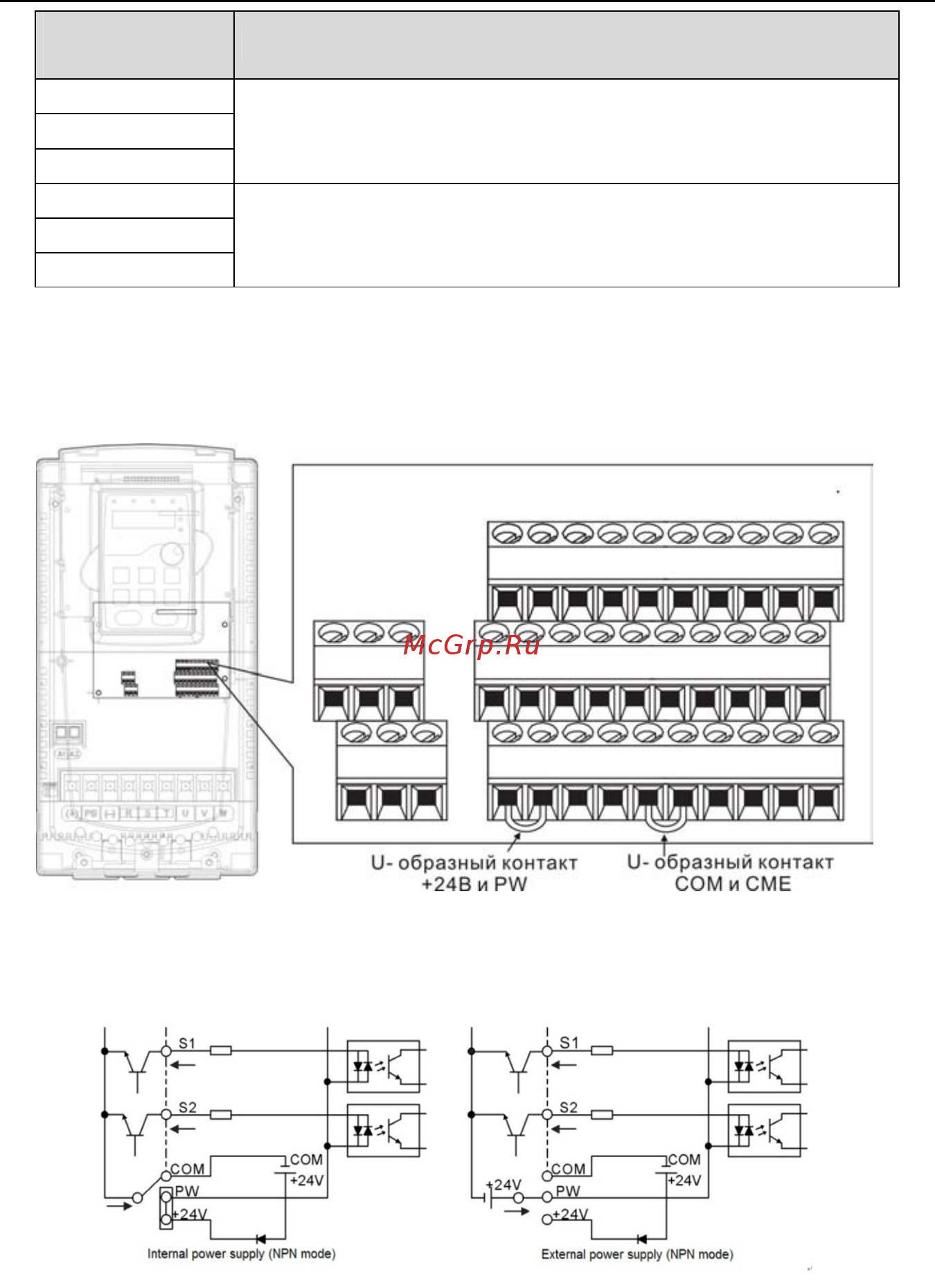

4.3.6 Подключение входных/выходных сигналов

Пожалуйста, используйте U-образный контакт, чтобы задать режим NPN или PNP и

внутренний или внешний источник питания. Значение по умолчанию — NPN– внутренний

режим.

Рис. 4-21 U-образный контакт

Если используется сигнал от NPN транзистора, установите U-образный контакт между + 24В

и PW,как показано ниже согласно используемомуисточнику питания.

Рис. 4-22 РежимNPN

Если используется сигнал от PNP транзистора, установите U-образный контакт,как показано
