Goodrive300 преобразователи частоты Приложение С
-257-
C.4.2 Фланцевый монтаж

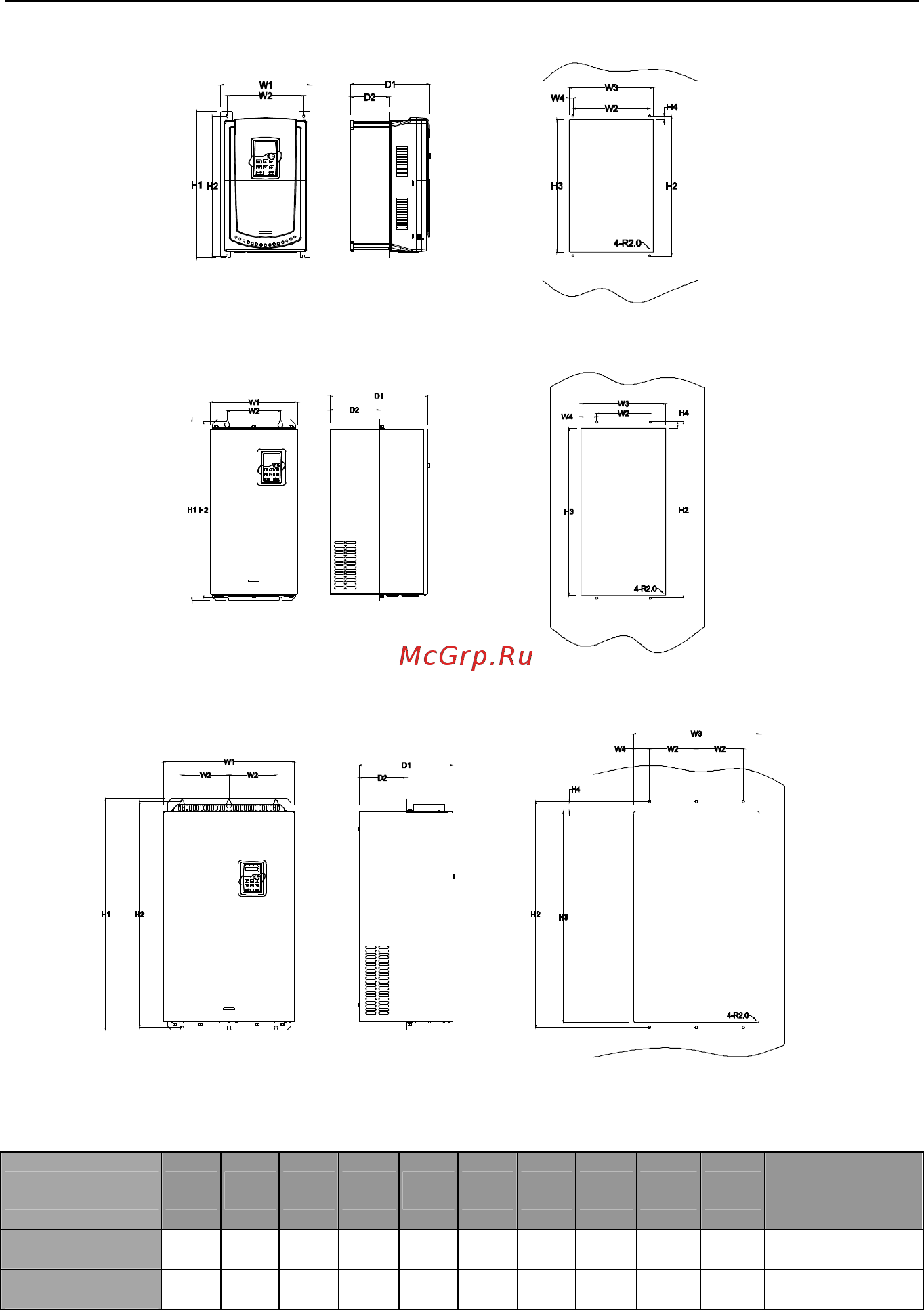

1.5-30kW Фланцевый монтаж
37-110kW Фланцевый монтаж
132-200kW Фланцевый монтаж
Фланцевый монтаж(мм)
Мощность(кВт)
W1
W2
W3
W4
H1
H2
H3
H4
D1
D2
Монтажное
отверстие(ММ)
1.5kW~2.2kW
150
115
130
7.5
234
220
190
16.5
174.5
65.5
5
4kW~5.5kW 170
131
150
9.5
292
276
260
10
181
79.5
6
