Goodrive300 преобразователи частоты Рекомендации по установке

-20-

4.3 Схемы подключения

4.3.1Монтажная схема силовой цепи

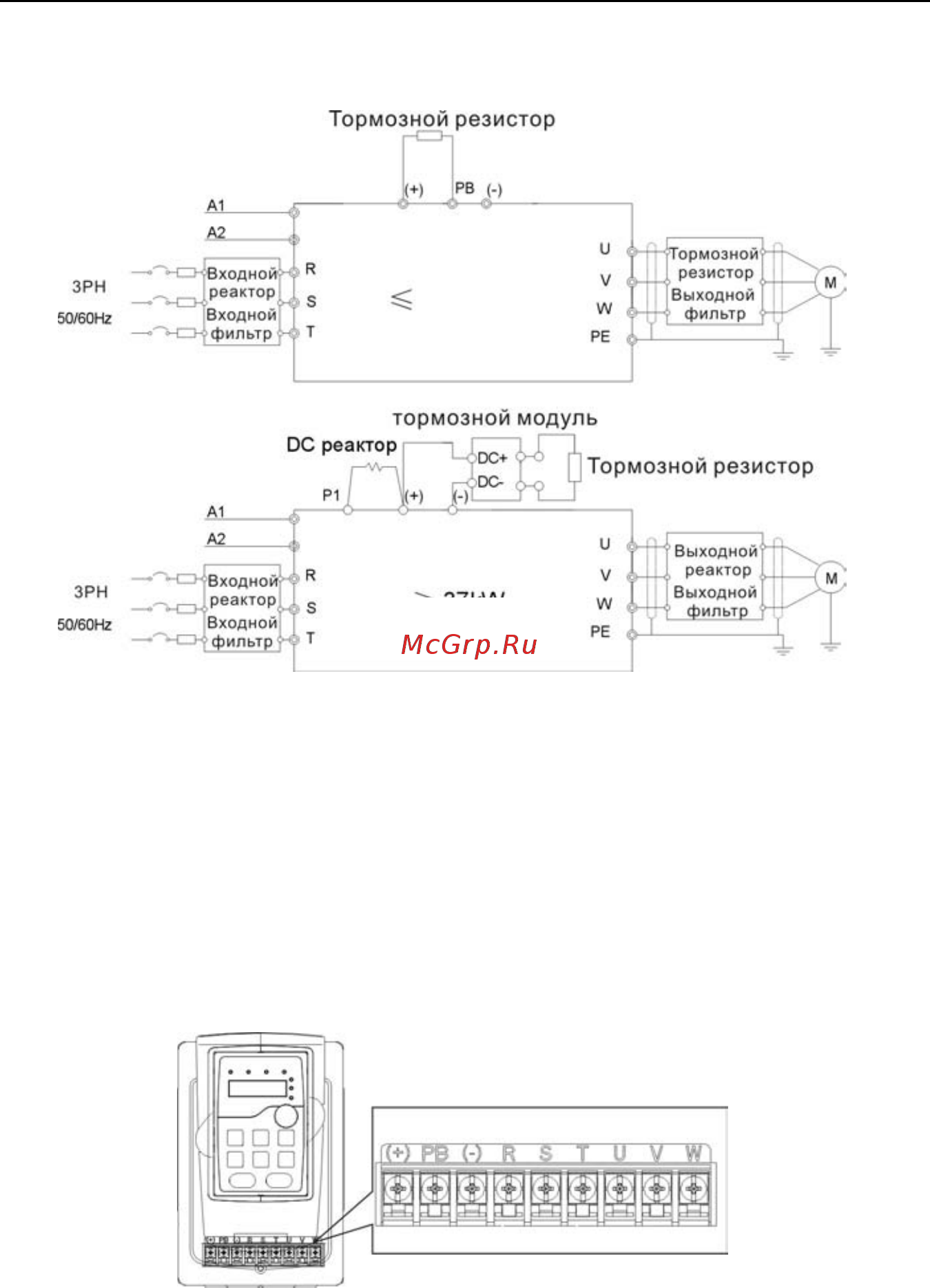

Рис. 4-7 Схема подключения силовых цепей

Примечание:

u Предохранители, DC реактор, тормозной блок, тормозной резистор, входной реактор,

входной фильтр, выходной реактор, выходной фильтр – дополнительное

оборудование. Для подробной информации обратитесь к разделу

«Дополнительное оборудование».

u A1 и A2 являются дополнительным оборудованием.

u P1и(+)замкнуты приизготовлении, для подключения DC реактора,необходимо

разомкнутьP1и(+).

4.3.2 Клеммы силовой цепи

Рис. 4-8 1.5~2.2 кВтклеммы силовых цепей
