Invt GD300-055G-4 [243/279] Приложение a

Goodrive300 преобразователи частоты Приложение

-238-

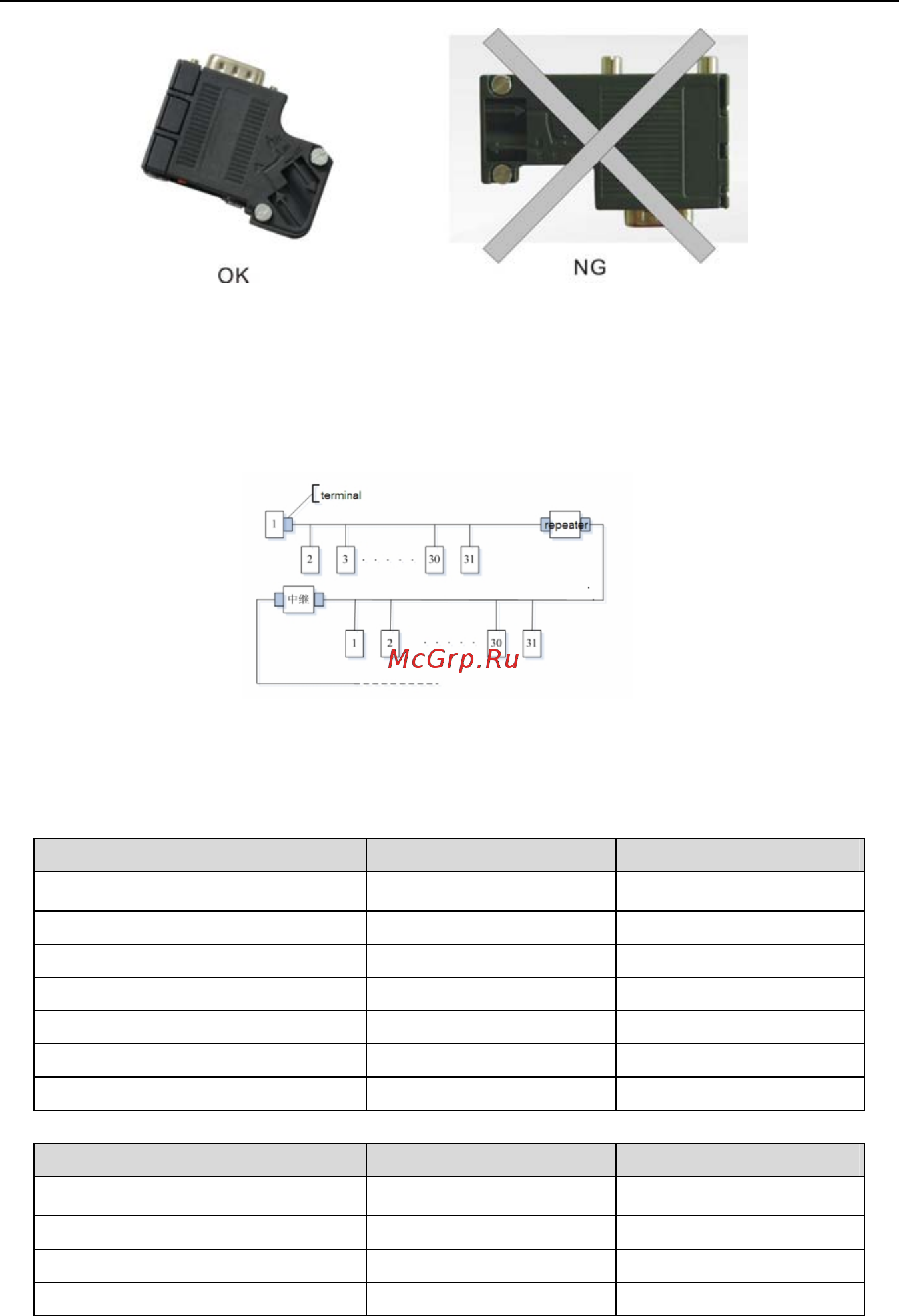

Повторитель

До 32 станций могут быть подключены к каждому сегменту (основной станции или

вспомогательных станций), повторитель должен использоваться при более чем 32 станций.

Число повторителей, как правило, не более чем 3.

Примечание: Отсутствует адрес станции повторителя.

A.2.6.4 Tra Скорость и максимальная дальность передачи

Максимальная длина кабеля зависит от скорости передачи. В приведенной ниже таблице

показана связь между скоростью передачи и расстоянием.

Скорость передачи (kbps) A-провод (м) B-провод (м)

9.6 1200 1200

19.2 1200 1200

93.75 1200 1200

187.5 1000 600

500 400 200

1500 200 -----

12000 100 -----

Параметры линии передачи:

Скорость передачи (kbps) A-провод (м) B-провод (м)

Сопротивление (Ω) 135~165 100~130

Емкость на единицу длины (pF/м)

< 30 < 60

Сопротивление петли (Ω/км) 110 --------

Диаметр проволоки (мм) 0.64 > 0.53
