Goodrive300 преобразователи частоты Приложение
A
-247-
Меткаответа (отslaveкmaster)
Подтверждение
Функция
11: Параметр не может быть назначен для PZD
12: Бит слово управления не может быть выделен
13: Другие ошибки
4 Нет права на изменениепараметра

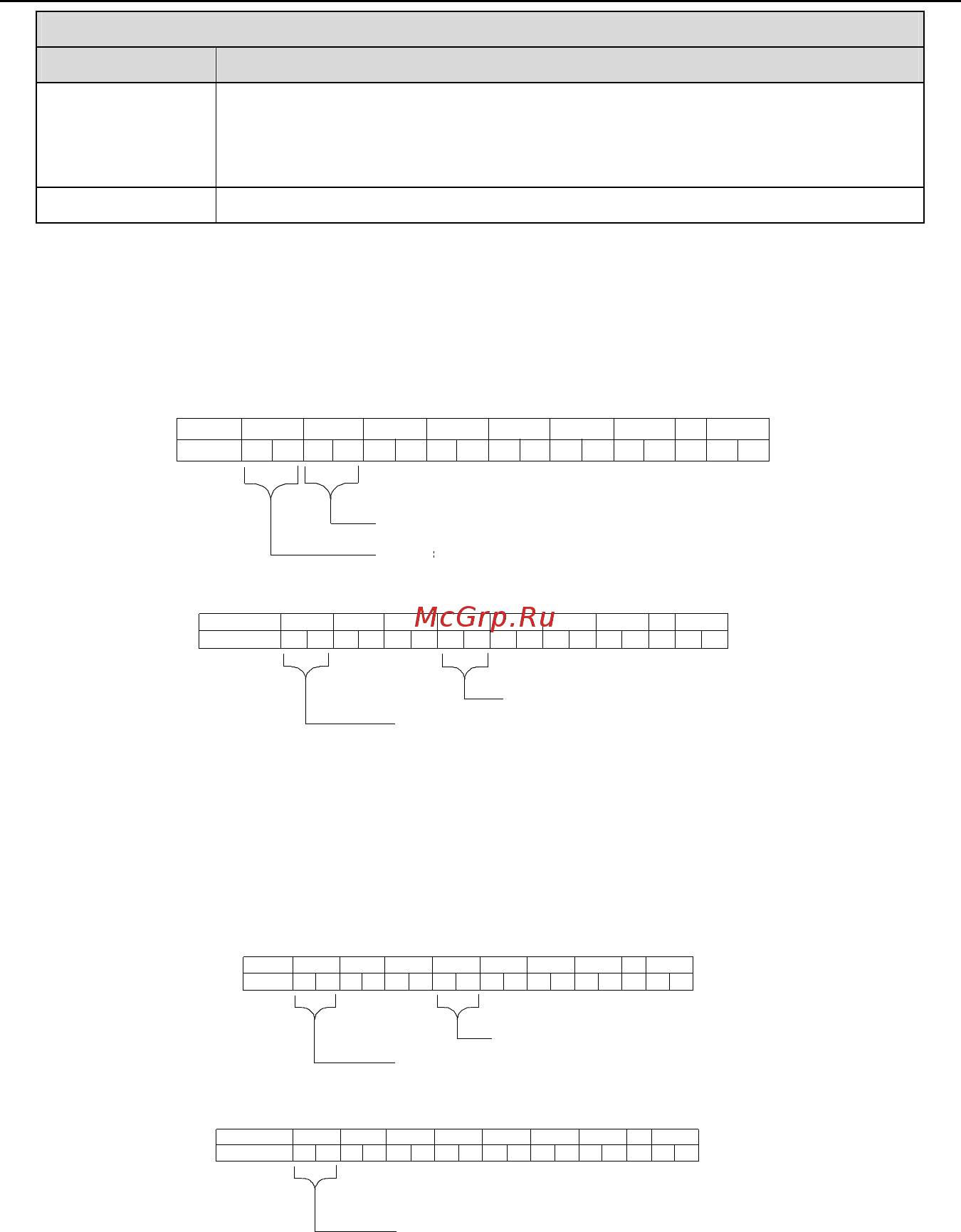

Пример 1: Значение параметра чтения
Считайте значение частоты набора с клавиатуры панели управления (адрес частоты набора с
клавиатуры 4), который может быть, достигнут установкой PKW1 как 1, PKW2 как 4,
возвращаемое значение находится в PKW4.
Запрос (От master к ПЧ):
Requst
PKW1PKW2PKW3PKW4 CW PZD2 PZD3 PZD12
00010004000000 xx
···
···
xxxxxxxxxx xxxx
0004: Parameter address
0001
Request read parameter
00
Ответ (от ПЧ кmaster)
Response
PKW1PKW2PKW3PKW4 CW PZD2 PZD3 PZD12
00010004000050 xx
···
···
xxxxxxxxxx xxxx
0001: Reponse (Parameter values refreshed)
00
5000: Address 4 parameter
Пример 2:Измените значения параметров (изменение RAMи EEPROM)
Измените значение частоты настроек с клавиатуры (адрес частоты набора клавиатуры 4),
который может быть достигнут установкой PKW1 как 2; PKW2 как 4, значение модификации
(50.00) находится в PKW4.
Запрос (От master к ПЧ):
Requst
PKW1PKW2PKW3PKW4 CW PZD2 PZD3 PZD12
00020004000050 xx
···
···
xxxxxxxxxx xxxx
0004: Parameter changes
00
5000: Address 4 parameter
Ответ (от ПЧ кmaster)
Response
PKW1PKW2PKW3PKW4 CW PZD2 PZD3 PZD12
00010004000050 xx
···
···
xxxxxxxxxx xxxx
0001: Response (Parameter values
refreshed)
00
Пример для PZD:
Передача области PZD достигается через код функции инвертора; пожалуйста, сошлитесь
на соответствующее руководство пользователя инвертора INVT, чтобы знать
соответствующий функциональный код.
Пример 1: Чтение данных процесса ПЧ
