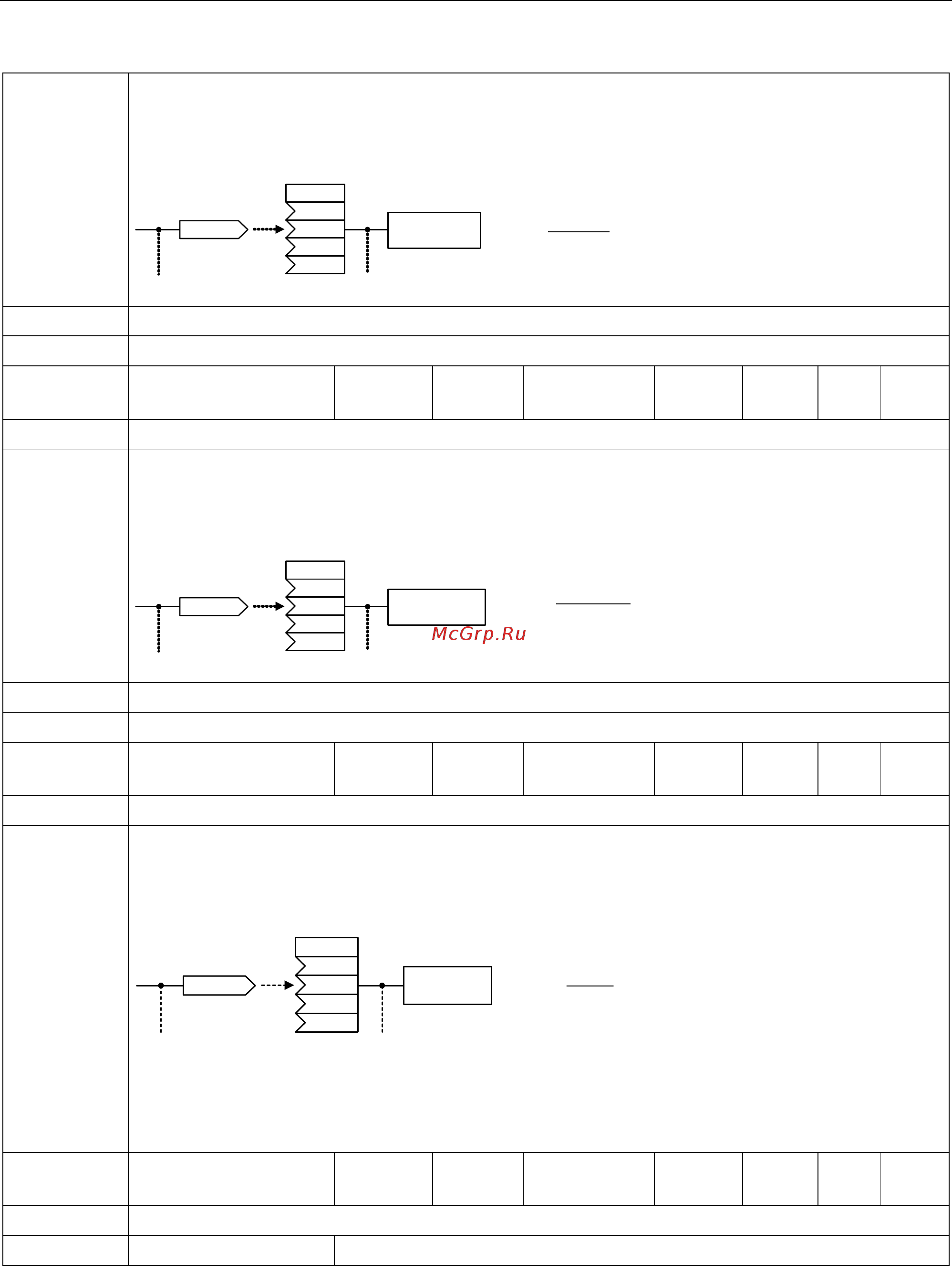

Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
240 Руководство по эксплуатации, 02/2013, A5E31871369
Пример: Если между двумя параметрами устанавливается соединение BICO, то 'единица'
параметров может различаться (стандартизированные значения (шестн) или физические
значения (А)). В этом случае выполняется не явный автоматический пересчет значений в
уставку.
[0]
[1]
[2]
[3]
r0027
x[A] y[Hex]
]Hex[4000
P2002[A]
r0027[A]
y[Hex] ⋅=
̶͕͉͇͒͌ͦ
͟͏͔͇
3
Зависимость:
Этот параметр управляется определенными в P0340 автоматическими вычислениями.
Указание: Изменения P2002 вызывают пересчет P2004.
P2003[0...2] Опорный момент
вращения [Нм]
0.10 -
99999.0
0.75 T - DDS Float 3
Общий опорный момент вращения через последовательный интерфейс (соотв. 4000H).
Пример: Если между двумя параметрами устанавливается соединение BICO, то 'единица'
параметров может различаться (стандартизированные значения (шестн) или физические
значения (Нм)). В этом случае выполняется не явный автоматический пересчет значений
в уставку.
P2051
[0]
[1]
[2]
[3]
r0080
x[Nm] y[Hex]
]Hex[4000
P2003[Nm]
r0080[Nm]
y[Hex] ⋅=
̶͕͉͇͒͌ͦ
͟͏͔͇
Зависимость:
Этот параметр управляется определенными в P0340 автоматическими вычислениями.
Указание: Изменения P2003 вызывают пересчет P2004.
P2004[0...2] Опорная мощность 0.01 -
2000.0
0.75 T - DDS Float 3
Общая опорная мощность через последовательный интерфейс (соотв. 4000H).
Пример: Если между двумя параметрами устанавливается соединение BICO, то 'единица'
параметров может различаться (стандартизированные значения (шестн) или физические
значения (кВт/л.с.). В этом случае выполняется не явный автоматический пересчет
значений в уставку.
3
>@
>@
>@
>@
U
@[H+>\@:N>[
@> +H[
3
U
\>+H[@ ຘ
[>KS@
̶͕͉͇͒͌ͦ
͟͏͔͇
͏͒͏
͉͎͇͉͏͘͏͓͕͙͘͏͕͙3
P2010[0...1] Скорость передачи
USS / MODBUS
6 - 12 8 U, T - - U16 2
Устанавливает скорость передачи данных для коммуникации USS/MODBUS.
6 9600 бит/с
