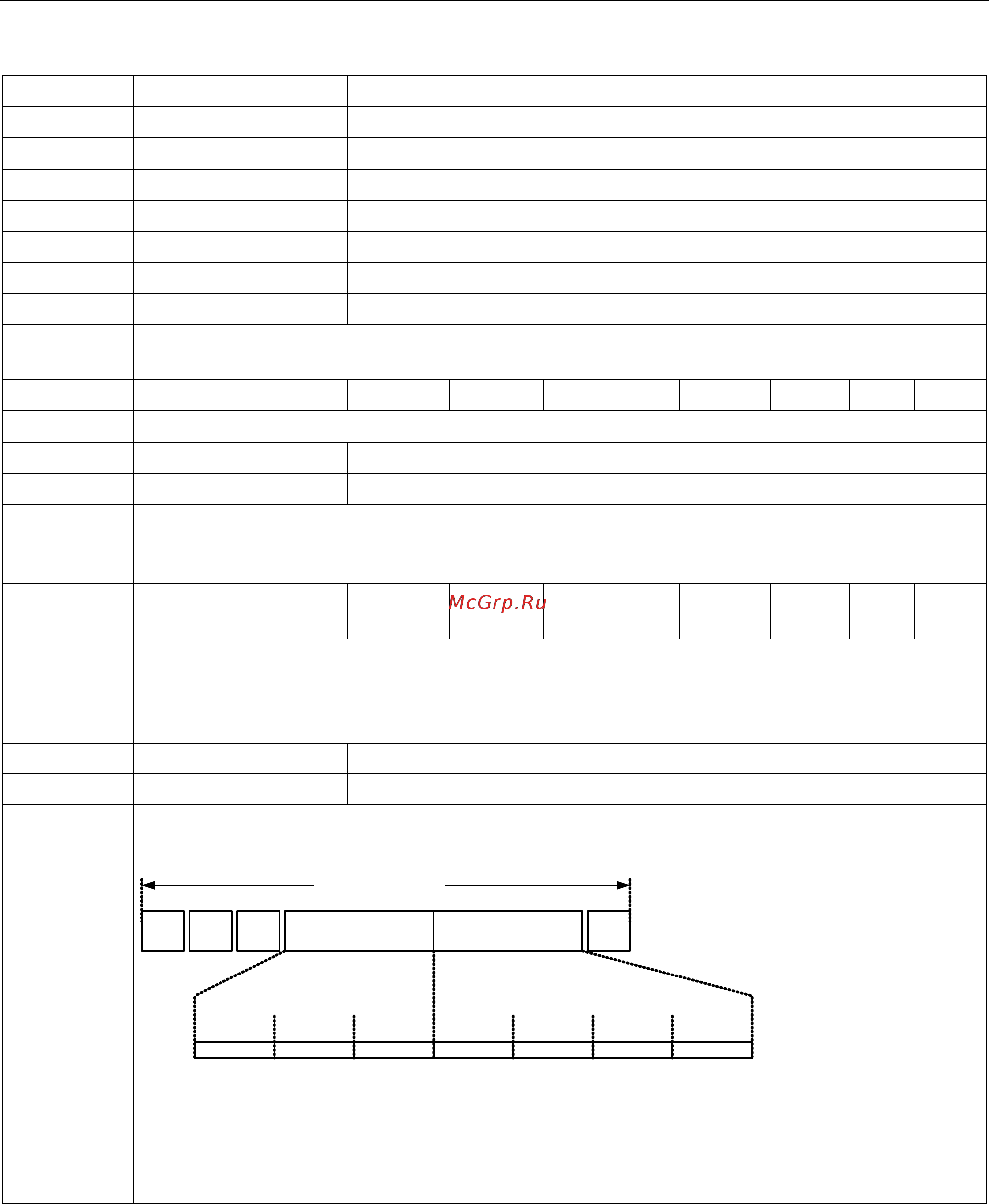

Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
241
7 19200 бит/с
8 38400 бит/с
9 57600 бит/с
10 76800 бит/с
11 93750 бит/с
12 115200 бит/с
Индекс: [0] USS / MODBUS на RS485
[1] USS на RS232 (зарезервировано)
Указание: Этот параметр (индекс 0) изменяет скорость передачи данных на RS485 независимо от
выбранного в P2023 протокола.
P2011[0...1] Адрес USS 0 - 31 0 U, T - - U16 2
Определяет однозначный адрес для преобразователя.
Индекс: [0] USS / MODBUS на RS485
[1] USS на RS232 (зарезервировано)
Указание: До 30 других преобразователей может быть подключено по последовательному
интерфейсу (т.е. всего 31 преобразователь) с управлением по протоколу USS
(последовательная шина).
P2012[0...1] Длина данных
процесса USS
0 - 8 2 U, T - - U16 3
Определяет число 16-битных слов в области данных процесса телеграммы USS. В этой
области происходит постоянный обмен данными процесса между Master и Slave. Область
данных процесса телеграммы USS используется для главного заданного значения и для
управления преобразователем.
Индекс: [0] USS / MODBUS на RS485
[1] USS на RS232 (зарезервировано)
Внимание: Протокол USS состоит из данных процесса и PKW, которые могут изменяться
пользователем с помощью P2012 или P2013.
PKE IND PWE
STX
LGE
ADR
STX LGE ADR BCC
PZ D1 PZ D2 PZ D3 PZD4
PKE
IND
PWE
PKW PZD
PKW
PZD
BCC
̹͇͓͓͇͌͒͌͊͗866
̶͇͇͓͙͗͌͗
̴͇͇͕͙͙͇͒͌͑͘͞
̫͒͏͔͇
̧͋͗͌͘
̮͔͇͔͌͞͏͌͏͔͙͋͌͏͛͏͇͙͕͇͖͇͇͓͙͇͑͗͗͌͗
̯͔͙͋͌͏͛͏͇͙͕͖͇͇͓͙͇͑͗͗͌͗
̸͚͈͏͔͋͌͑͘
̮͔͇͔͌͞͏͖͇͇͓͙͇͌͗͌͗
̫͇͔͔͖͕͇͌͗͌͘͘͢͝
̸͏͓͉͕͕͔͙͕͈͕͇͒͑͗͒ͦ͒͑
̫͇͔͔͖͕͇͌͗͌͘͘͢͝
