Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
277
P2814[0...1] BI: AND 3 - 0 U, T - - U32/
Bin
3
P2814[0] и P2814[1] определяют входы элемента AND 3. Выход r2815.
Индекс: См. P2810
Зависимость:
P2801[2] присваивает последовательности обработки элемент AND.
r2815.0 BO: AND 3 - - - - - U16 3
Выход элемента AND 3. Демонстрирует логику AND определенных в P2814[0] и P2814[1]
битов. См. r2811 по описанию битового поля.
Зависимость:
См. P2814
P2816[0...1] BI: OR 1 - 0 U, T - - U32/
Bin
3

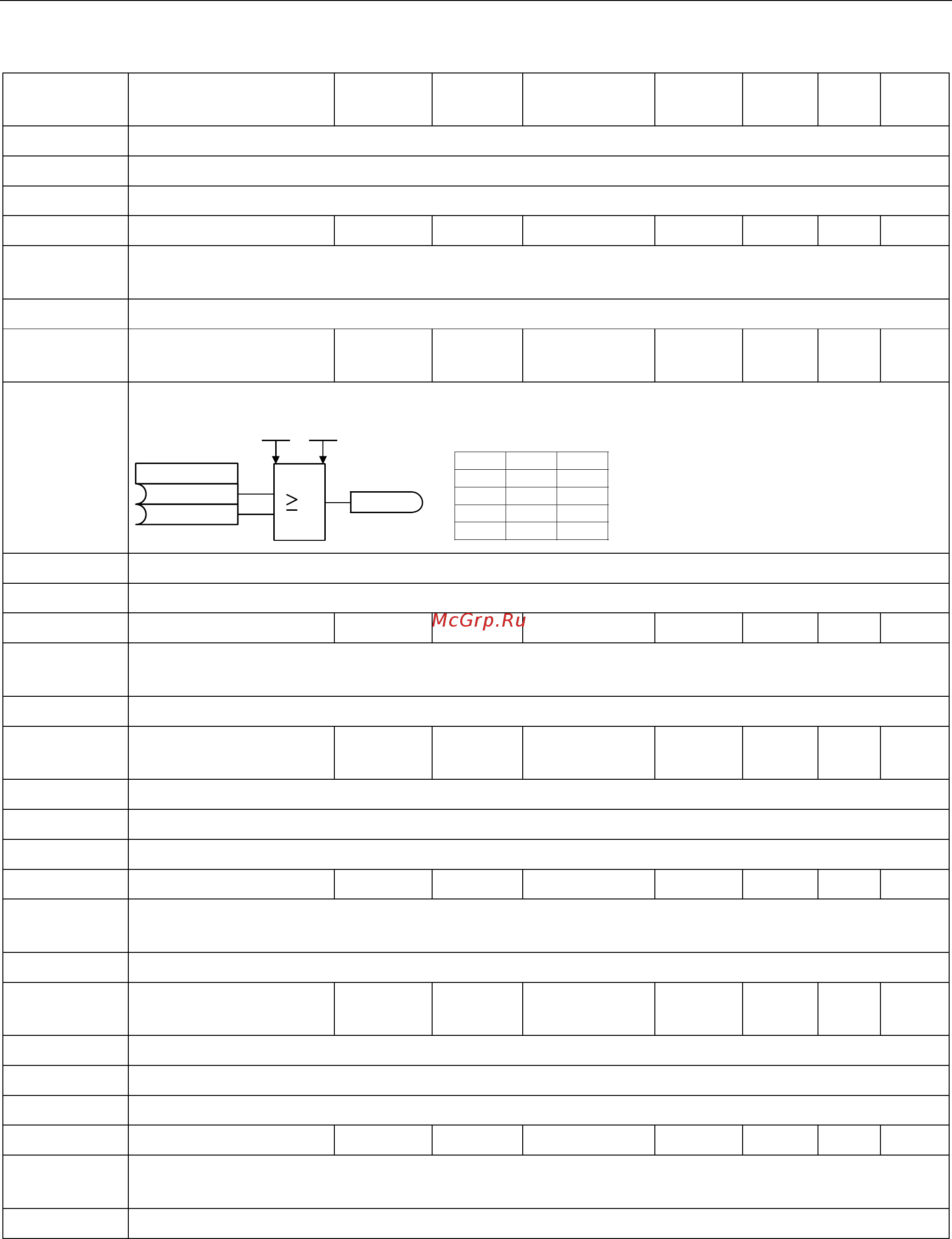

P2816[0] и P2816[1] определяют входы элемента OR 1. Выход r2817.
A
B
C
P2816
r2817
ABC
000
011
101
111
1
P2800 P2801[3]
̯͔͋͌͑͘b
̯͔͋͌͑͘b
Индекс: См. P2810
Зависимость:
P2801[3] присваивает последовательности обработки элемент OR.
r2817.0 BO: OR 1 - - - - - U16 3
Выход элемента OR 1. Демонстрирует логику OR определенных в P2816[0] и P2816[1]
битов. См. r2811 по описанию битового поля.
Зависимость:
См. P2816
P2818[0...1] BI: OR 2 - 0 U, T - - U32/
Bin
3
P2818[0] и P2818[1] определяют входы элемента OR 2. Выход r2819.
Индекс: См. P2810
Зависимость:
P2801[4] присваивает последовательности обработки элемент OR.
r2819.0 BO: OR 2 - - - - - U16 3
Выход элемента OR 2. Демонстрирует логику OR определенных в P2818[0] и P2818[1]
битов. См. r2811 по описанию битового поля.
Зависимость:
См. P2818
P2820[0...1] BI: OR 3 - 0 U, T - - U32/
Bin
3
P2820[0] и P2820[1] определяют входы элемента OR 3. Выход r2821.
Индекс: См. P2810
Зависимость:
P2801[5] присваивает последовательности обработки элемент OR.
r2821.0 BO: OR 3 - - - - - U16 3
Выход элемента OR 3. Демонстрирует логику OR определенных в P2820[0] и P2820[1]
битов. См. r2811 по описанию битового поля.
Зависимость:
См. P2820
