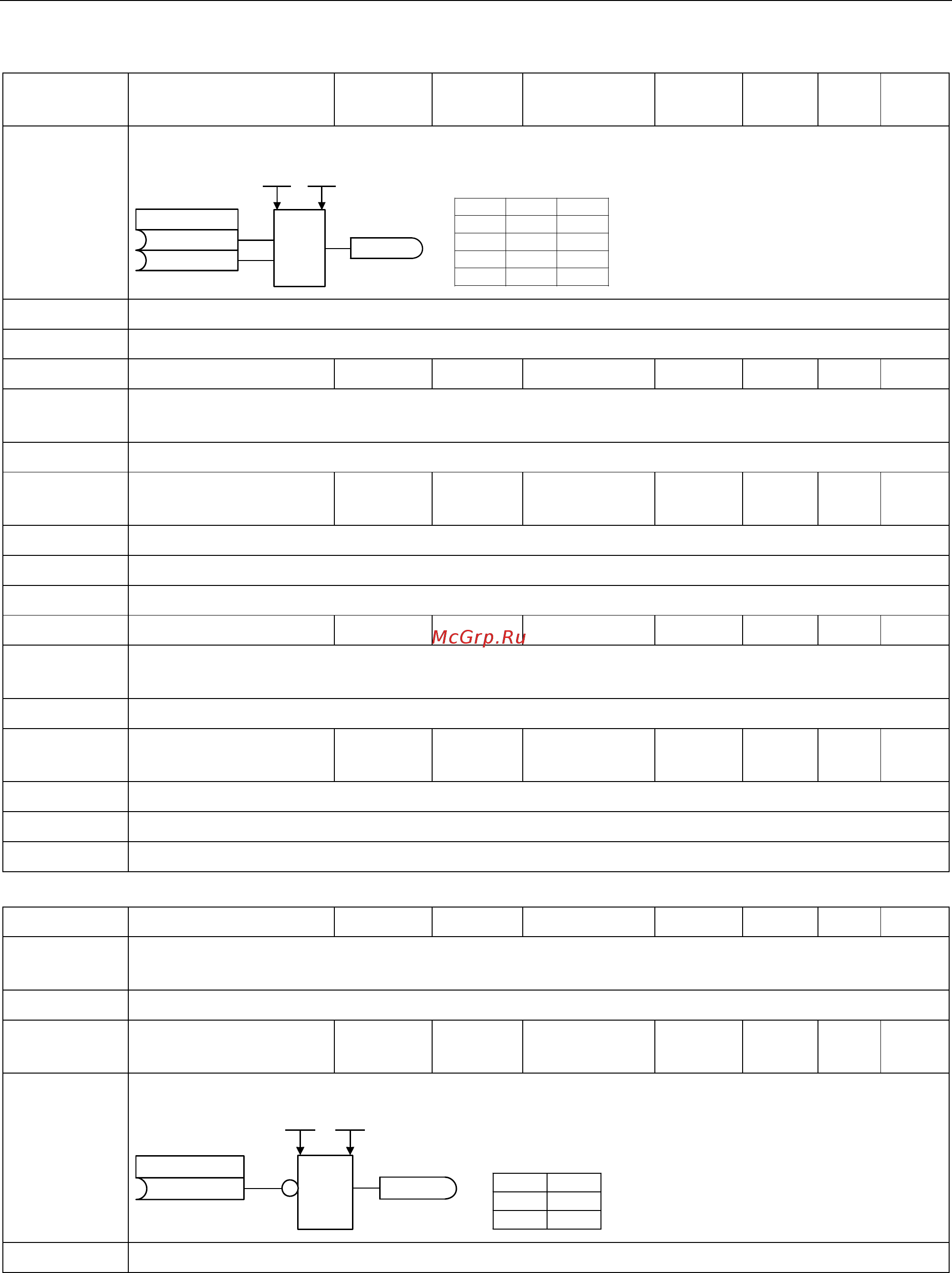

Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
278 Руководство по эксплуатации, 02/2013, A5E31871369
P2822[0...1] BI: XOR 1 - 0 U, T - - U32/
Bin
3
P2822[0] и P2822[1] определяют входы элемента XOR 1. Выход r2823.
A
B
C
P2822
r2823
ABC
000
011
101
110
1
=
P2800 P2801[6]
̯͔͋͌͑͘b
̯͔͋͌͑͘b
Индекс: См. P2810
Зависимость:
P2801[6] присваивает последовательности обработки элемент XOR.
r2823.0 BO: XOR 1 - - - - - U16 3
Выход элемента XOR 1. Демонстрирует логику XOR (исключающее ИЛИ) определенных в
P2822[0] и P2822[1] битов. См. r2811 по описанию битового поля.
Зависимость:
См. P2822
P2824[0...1] BI: XOR 2 - 0 U, T - - U32/
Bin
3
P2824[0] и P2824[1] определяют входы элемента XOR 2. Выход r2825.
Индекс: См. P2810
Зависимость:
P2801[7] присваивает последовательности обработки элемент XOR.
r2825.0 BO: XOR 2 - - - - - U16 3
Выход элемента XOR 2. Демонстрирует логику XOR (исключающая ИЛИ) определенных в
P2824[0] и P2824[1] битов. См. r2811 по описанию битового поля.
Зависимость:
См. P2824
P2826[0...1] BI: XOR 3 - 0 U, T - - U32/
Bin
3
P2826[0] и P2826[1] определяют входы элемента XOR 3. Выход r2827.
Индекс: См. P2810
Зависимость:
P2801[8] присваивает последовательности обработки элемент XOR.
r2827,0 BO: XOR 3 - - - - - U16 3
Выход элемента XOR 3. Демонстрирует логику XOR (исключающее ИЛИ) определенных в
P2826[0] и P2826[1] битов. См. r2811 по описанию битового поля.
Зависимость:
См. P2826
P2828 BI: NOT 1 - 0 U, T - - U32/
Bin
3
P2828 определяет вход элемента NOT 1. Выход r2829.
̯͔͋͌͑͘b
U
&$
AC
3
3
3>@
Зависимость:
P2801[9] присваивает последовательности обработки элемент NOT.
