Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
279
r2829,0 BO: NOT 1 - - - - - U16 3
Выход элемента NOT 1. Демонстрирует логику NOT определенных в P2828 битов. См.
r2811 по описанию битового поля.
Зависимость:
См. P2828
P2830 BI: NOT 2 - 0 U, T - - U32/
Bin
3
P2830 определяет вход элемента NOT 2. Выход r2831.
Зависимость:
P2801[10] присваивает последовательности обработки элемент NOT.
r2831,0 BO: NOT 2 - - - - - U16 3
Выход элемента NOT 2. Демонстрирует логику NOT определенных в P2830 битов. См.
r2811 по описанию битового поля.
Зависимость:
См. P2830
P2832 BI: NOT 3 - 0 U, T - - U32/
Bin
3
P2832 определяет вход элемента NOT 3. Выход r2833.
Зависимость:
P2801[11] присваивает последовательности обработки элемент NOT.
r2833,0 BO: NOT 3 - - - - - U16 3
Выход элемента NOT 3. Демонстрирует логику NOT определенных в P2832 битов. См.
r2811 по описанию битового поля.
Зависимость:
См. P2832
P2834[0...3] BI: D-FF 1 - 0 U, T - - U32/
Bin
3

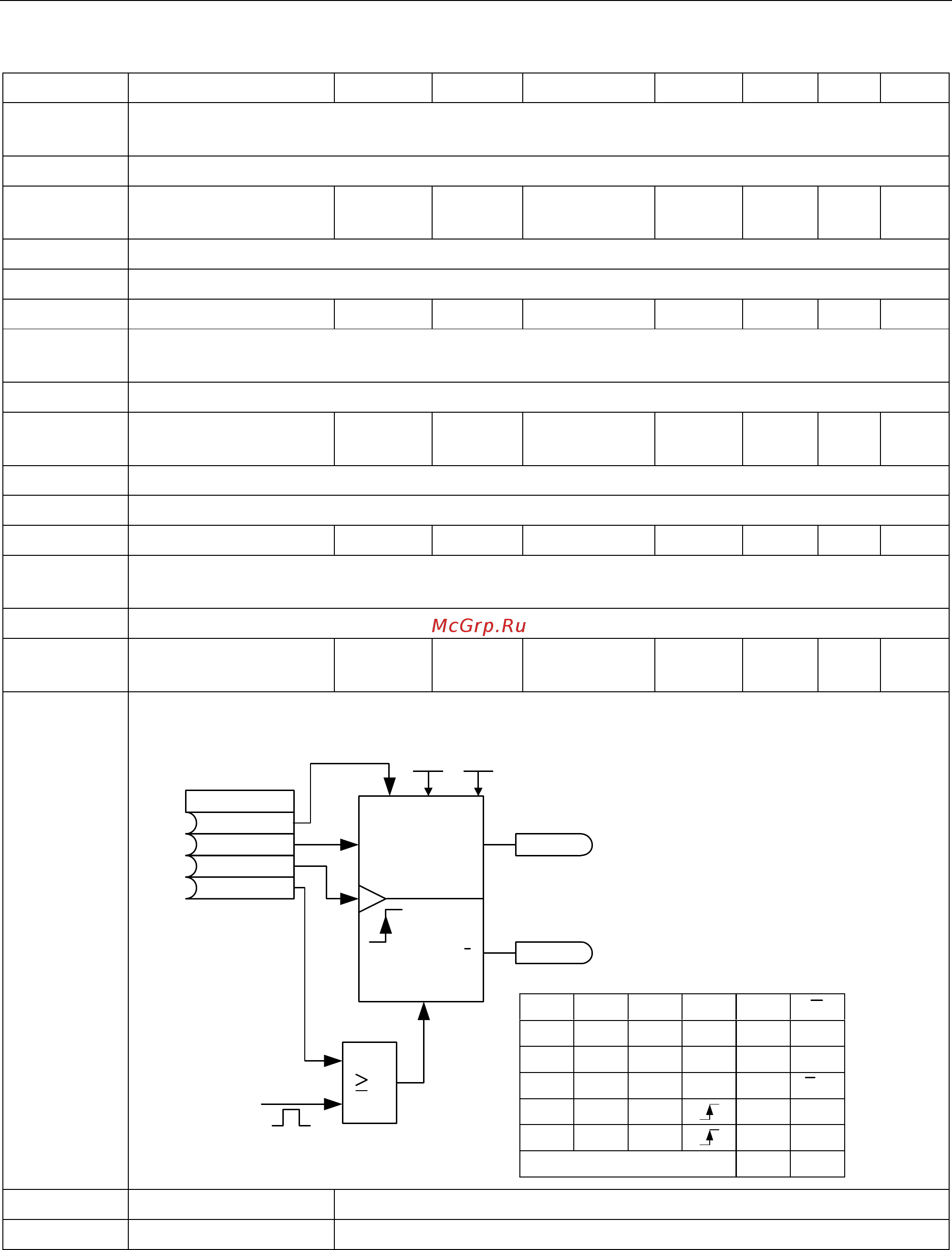

P2834[0], P2834[1], P2834[2] и P2834[3] определяют входы D-триггера 1. Выходы это
r2835 и r2836.
'
U
U
4
4
[[
[[
[[4
Q
4
Q
̯͔͋͌͑͘b
̸̴̵̧̧̺̹̩̱4
̸̷̵̸̨4
̴̩̱̲̬̯̬̾ͅ
̸̵̷̴̴̧̼̬̯̬
̯͔͋͌͑͘b
̯͔͋͌͑͘b
̯͔͋͌͑͘b
УСТАН
ОВКА
СБРОС
СОХРА
НЕНИЕ
̴̩̱̲̬̯̬̾ͅ
3
3 3>@
DQ
Q
Индекс: [0] Входной бинектор: Определение
[1] Входной бинектор: D-вход
