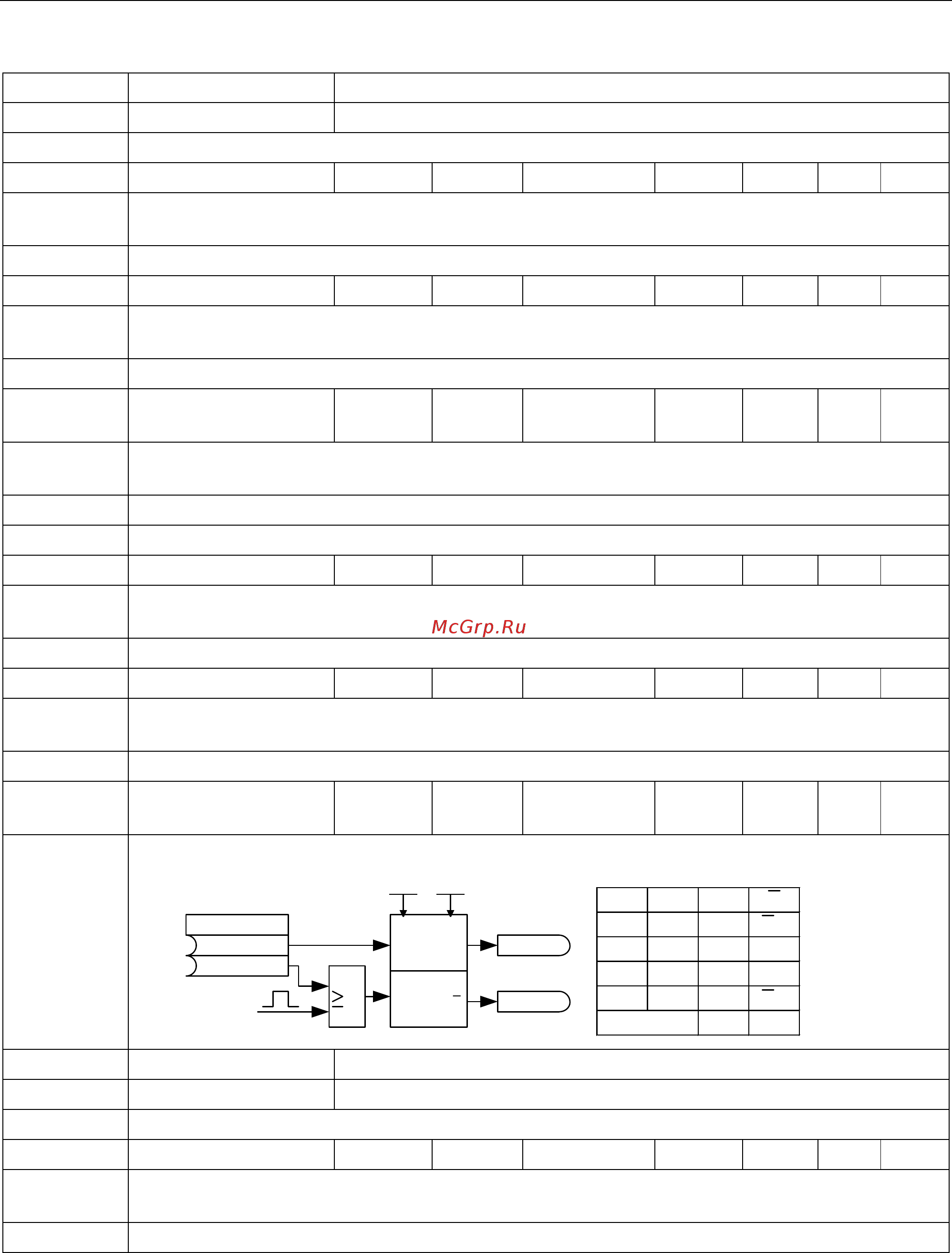

Siemens 6SL3210-5BE32-2UV0 Инструкция по эксплуатации онлайн [280/371] 474180
![Siemens 6SL3210-5BE32-2UV0 Инструкция по эксплуатации онлайн [280/371] 474180](/views2/1586513/page280/bg118.png)
Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
280 Руководство по эксплуатации, 02/2013, A5E31871369
[2] Входной бинектор: Сохранение импульса
[3] Входной бинектор: Сбросить
Зависимость:
P2801[12] присваивает последовательности обработки элемент D-триггер.
r2835,0 BO: Q D-FF 1 - - - - - U16 3
Показывает выход D-триггера 1. Входы определены в P2834[0], P2834[1], P2834[2] и
P2834[3]. См. r2811 по описанию битового поля.
Зависимость:
См. P2834
r2836,0 BO: NOT-Q D-FF 1 - - - - - U16 3
Показывает выход NOT D-триггера 1. Входы определены в P2834[0], P2834[1], P2834[2] и
P2834[3]. См. r2811 по описанию битового поля.
Зависимость:
См. P2834
P2837[0...3] BI: D-FF 2 - 0 U, T - - U32/
Bin
3
P2837[0], P2837[1], P2837[2] и P2837[3] определяют входы D-триггера 2. Выходы это
r2838 и r2839.
Индекс: См. P2834
Зависимость:
P2801[13] присваивает последовательности обработки элемент D-триггер.
r2838,0 BO: Q D-FF 2 - - - - - U16 3
Показывает выход D-триггера 2. Входы определены в P2837[0], P2837[1], P2837[2] и
P2837[3]. См. r2811 по описанию битового поля.
Зависимость:
См. P2837
r2839,0 BO: NOT-Q D-FF 2 - - - - - U16 3
Показывает выход NOT D-триггера 2. Входы определены в P2837[0], P2837[1], P2837[2] и
P2837[3]. См. r2811 по описанию битового поля.
Зависимость:
См. P2837
P2840[0...1] BI: RS-FF 1 - 0 U, T - - U32/
Bin
3
P2840[0], P2840[1] определяют входы RS-триггера 1. Выходы это r2841 и r2842.
QQ
00Q
n-1
Q
n-1
0101
1010
11Q
n-1
Q
n-1
01
P2800 P2801[14]
(Q=1)
(Q=0)
Q
Q
P2840
1
r2841
r2842
̯͔͋͌͑͘b
̴̩̱̲̬̯̬̾ͅ
̸̴̵̧̧̺̹̩̱
УСТАН
ОВКА
СБРОС
̸̷̵̸̨
̴̩̱̲̬̯̬̾ͅ
̯͔͋͌͑͘b
Индекс: [0] Входной бинектор: Определение
[1] Входной бинектор: Сбросить
Зависимость:
P2801[14] присваивает последовательности обработки элемент RS-триггер.
r2841,0 BO: Q RS-FF 1 - - - - - U16 3
Показывает выход RS-триггера 1. Входы определены в P2840[0], P2840[1]. См. r2811 по
описанию битового поля.
Зависимость:
См. P2840
