Опции и запасные части
B.1 Опции
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
333

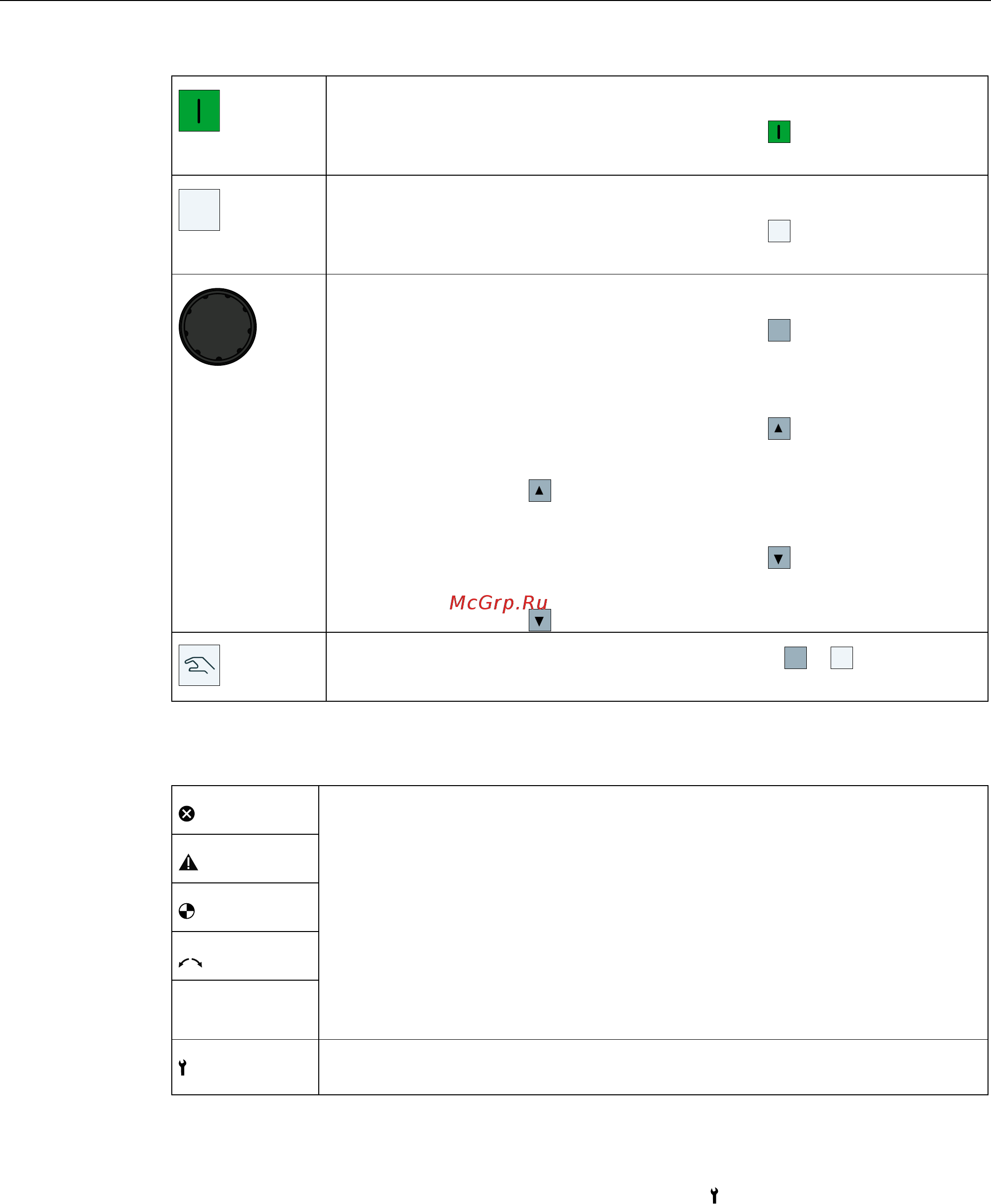

Запускает преобразователь
Функция клавиши идентична таковой клавиши
на встроенной
BOP.
M
M
Многофункциональная клавиша
Функция клавиши идентична таковой клавиши
M
M
на встроенной
BOP.
OK
Нажатие клавиши:
Функция клавиши идентична таковой клавиши
OK
OK
на встроенной
BOP.
Вращение по часовой стрелке:
Функция клавиши идентична таковой клавиши
на встроенной
BOP. Функция клавиши при быстром вращении идентична
удержанию клавиши
на встроенной BOP.
Вращение против часовой стрелки:
Функция клавиши идентична таковой клавиши
на встроенной
BOP. Функция клавиши при быстром вращении идентична
удержанию клавиши
на встроенной BOP.
Функция клавиши идентична таковой клавиши n
OK
OK
и
M
M
на
встроенной BOP.
Символы состояния на преобразователе
Значение символа идентично значению соответствующего символа
на встроенной BOP.
Символ для ввода в эксплуатацию. Преобразователь находится в
режиме ввода в эксплуатацию (P0010 = 1).
Индикации на экране
Дисплей внешней BOP идентичен таковому встроенной BOP, кроме этого на внешней
BOP есть дополнительный символ ввода в эксплуатацию
, показывающий, что
преобразователь находится в режиме ввода в эксплуатацию.
