Опции и запасные части
B.1 Опции
Преобразователь SINAMICS V20
334 Руководство по эксплуатации, 02/2013, A5E31871369
При включении преобразователя на подключенной к преобразователю внешней BOP
сначала отображается "BOP.20" (BOP для SINAMICS V20) и после версия
микропрограммного обеспечения BOP. После автоматически определяются скорость
передачи и коммуникационный адрес преобразователя USS.

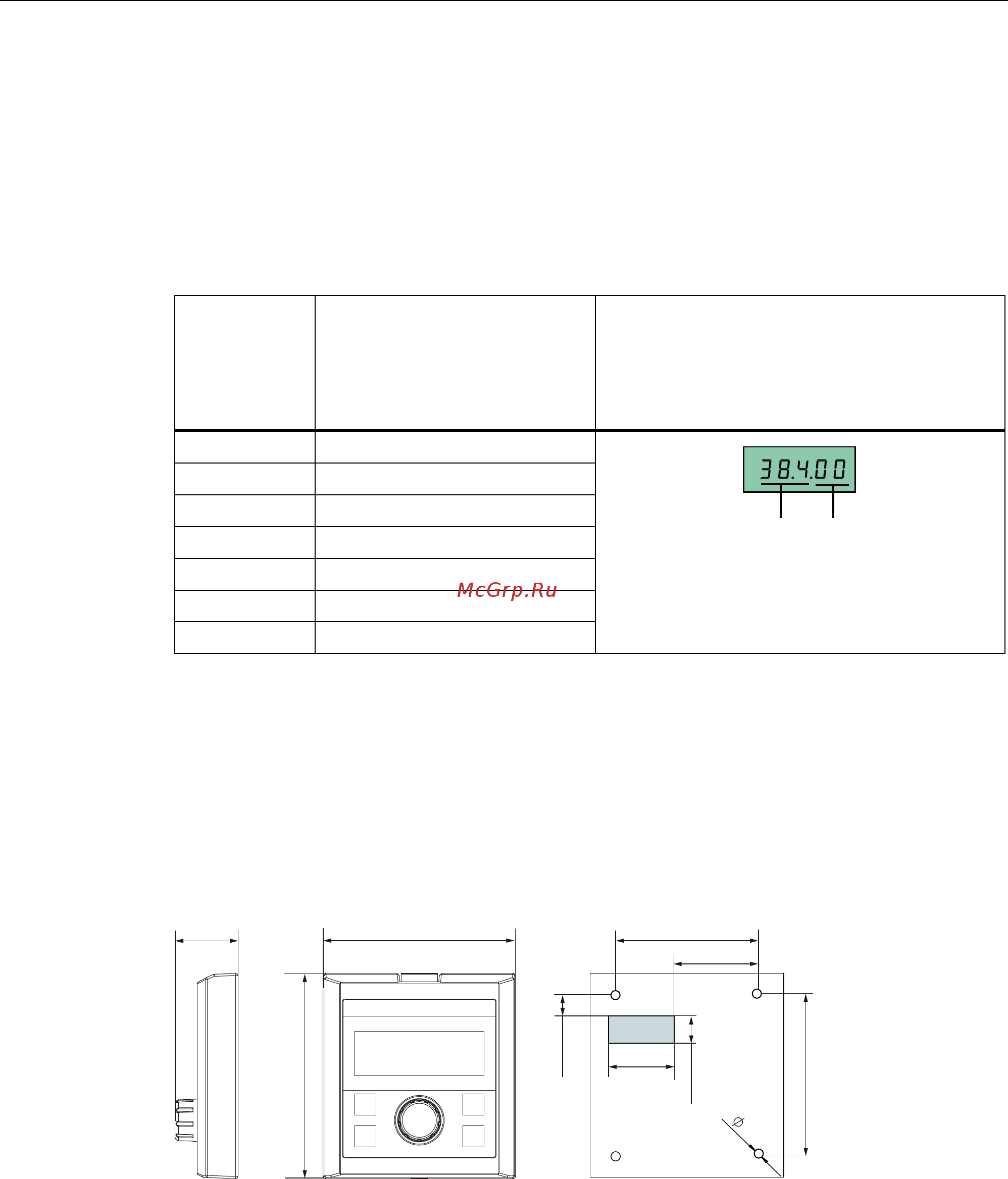

Таблица ниже содержит настраиваемые значения для скорости передачи и адреса.
Установить P2010[1] для изменения скорости передачи. Установить P2011[1] для
изменения коммуникационного адреса USS.
Скорость
передачи
данных в
бодах
(бит/с)
Коммуникационный адрес Пример отображения
9600 0 ... 31
19200 0 ... 31
38400 0 ... 31
57600 0 ... 31
76800 0 ... 31
93750 0 ... 31
115200 0 ... 31
̸͕͕͙͖͇͑͗ͣ͌͗͌͋͘͞͏
͇͔͔͉͈͕͇͋͋͢͜͜
̧͋͗͌͘
В случае ошибок коммуникации на дисплее отображается "noCon", т.е.
коммуникационное соединение не было определено. После преобразователь сразу же
перезапускает обнаружение скорости передачи и адреса. В этом случае проверить
правильность подключения кабеля.
Монтажные размеры внешней BOP
Габаритные размеры, образец сверления и размеры выреза для внешней BOP
представлены ниже:
̩͓͇͌͑͢
Единица: мм Крепежный материал:
Винты 4 x M3 (длина: 12 мм до 18 мм)
Момент затяжки: 0,8 Нм ± 10 %
