Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
55
Параметр Описание Заводская
установка
По
умолчанию
для Cn002
Примечания
P0700[0] Выбор источника команд 1 2 Клемма как источник команд
P1000[0] Выбор частоты 1 2 Аналоговый сигнал как
заданное значение частоты
вращения
P0701[0] Функция цифрового входа 1 0 1 ВКЛ/ВЫКЛ
P0702[0] Функция цифрового входа 2 0 12 Назад
P0703[0] Функция цифрового входа 3 9 9 Квитирование ошибок
P0704[0] Функция цифрового входа 4 15 10 JOG вперед
P0771[0] CI: Аналоговый выход 21 21 Фактическая частота
P0731[0] BI: Функция цифрового выхода 1 52.3 52.2 Преобразователь работает
P0732[0] BI: Функция цифрового выхода 2 52.7 52.3 Активная ошибка
преобразователя

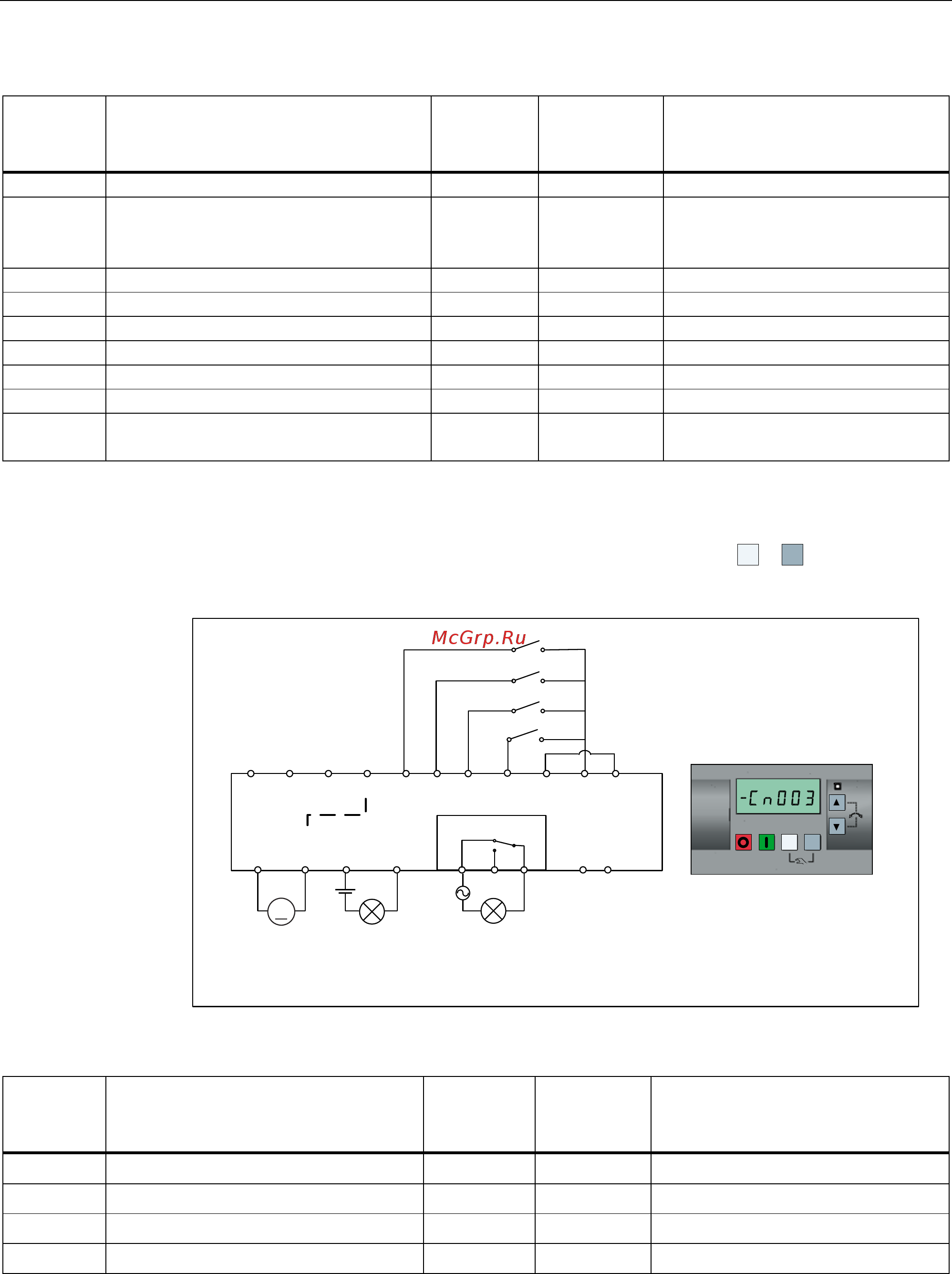

Макрос для соединения Cn003 – Постоянные частоты вращения
Три постоянные частоты вращения с ВКЛ/ВЫКЛ
● Переключение "Hand/Auto" между BOP и клеммой нажатием
M
M
+
OK
OK
● При одновременно выборе нескольких постоянных частот они суммируются, к
примеру, FF1 + FF2 + FF3.
OK
OK
M
M
10V AI1 AI2 0V DI1 DI2 DI3 DI4 DIC 24V 0V
AO + AO- DO1+ DO1 - P + N-
DO2
0V 0V
0~20mA=
0~50 /60 Hz
220V
N
̩̩͑͒͑͒͢
̴͏͎͇͇͙͕͙͇͉͇͔͑ͦ͗͌͘͞͠͏ͦ
̸͔͇͙͕͙͇͉͇͔͗͌͋ͦͦ͗͌͘͞͠͏ͦ
̩͕͇͇͙͕͙͇͉͇͔͑ͦ͗͌͘͘͢͞͠͏ͦ
̵͟͏̷͈͇͇͈͕͙͇͇͙͕͙͇͉͇͑̾͗͘
͔͌͠͏ͦ
Настройки макросов для соединения:
Параметр Описание Заводская
установка
По
умолчанию
для Cn003
Примечания
P0700[0] Выбор источника команд 1 2 Клемма как источник команд
P1000[0] Выбор частоты 1 3 Постоянная частота
P0701[0] Функция цифрового входа 1 0 1 ВКЛ/ВЫКЛ
P0702[0] Функция цифрового входа 2 0 15 Бит постоянной частоты 0
