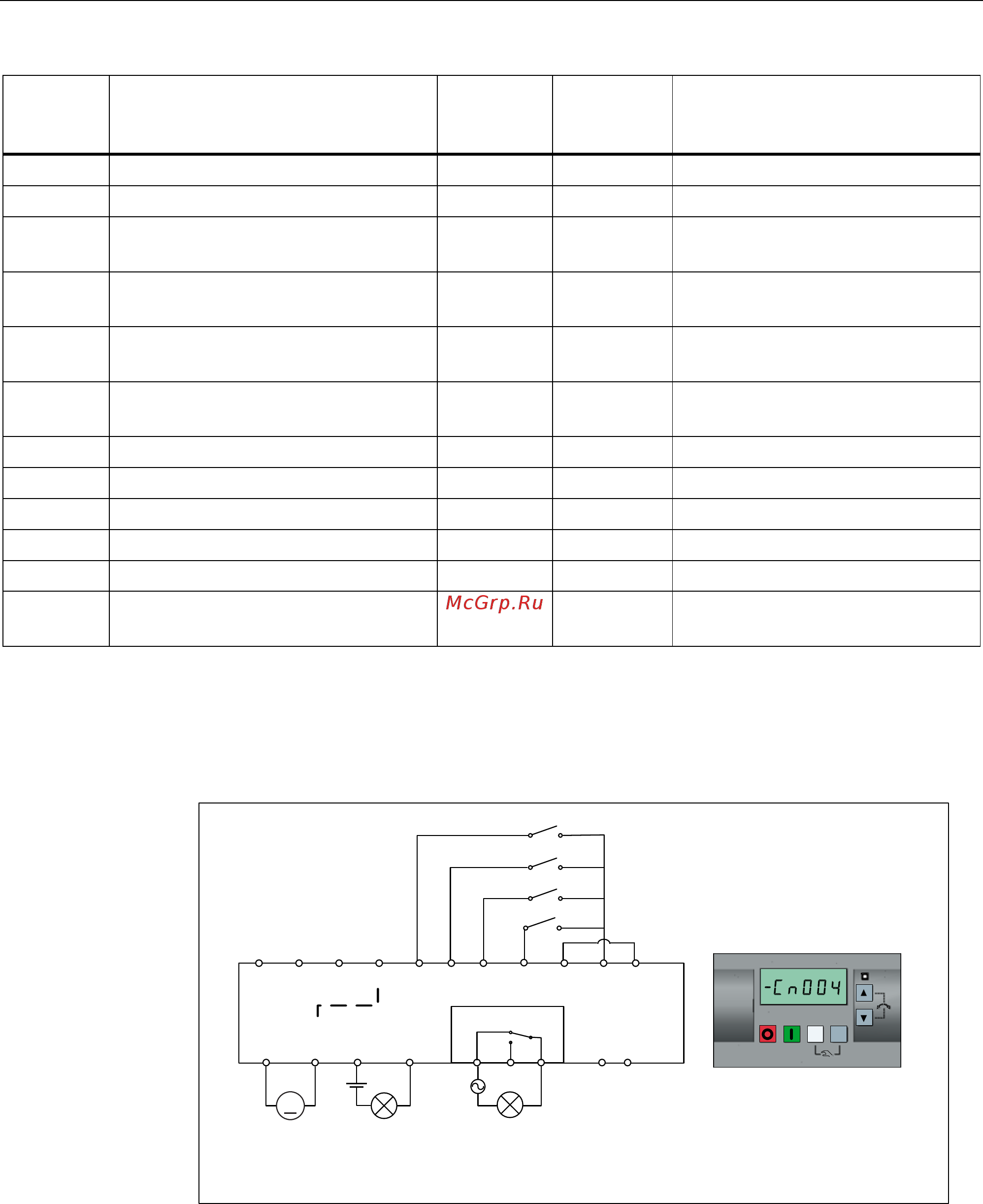

Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
56 Руководство по эксплуатации, 02/2013, A5E31871369
Параметр Описание Заводская
установка
По
умолчанию
для Cn003
Примечания
P0703[0] Функция цифрового входа 3 9 16 Бит постоянной частоты 1
P0704[0] Функция цифрового входа 4 15 17 Бит постоянной частоты 2
P1016[0] Режим работы Постоянная
частота
1 1 Режим работы "Прямой выбор"
P1020[0] BI: Выбор постоянной частоты,
Бит 0
722.3 722.1 DI2
P1021[0] BI: Выбор постоянной частоты,
Бит 1
722.4 722.2 DI3
P1022[0] BI: Выбор постоянной частоты,
Бит 2
722.5 722.3 DI4
P1001[0] Постоянная частота 1 10 10 Низкая частота вращения
P1002[0] Постоянная частота 2 15 15 Средняя частота вращения
P1003[0] Постоянная частота 3 25 25 Высокая частота вращения
P0771[0] CI: Аналоговый выход 21 21 Фактическая частота
P0731[0] BI: Функция цифрового выхода 1 52.3 52.2 Преобразователь работает
P0732[0] BI: Функция цифрового выхода 2 52.7 52.3 Активная ошибка
преобразователя
Макрос для соединения Cn004 – Постоянные частоты вращения в двоичном режиме работы
Постоянные частоты вращения с командой ВКЛ в двоичном режиме работы
● До 16 различных значений постоянных частот (0 Гц, P1001 до P1015) можно
выбрать через параметры (P1020 до P1023).
OK
OK
M
M
10V AI1 AI2 0V DI1 DI2 DI3 DI4 DIC 24V 0V
AO + AO- DO1+ DO1 - P + N-
DO2
0V 0V
0~20mA=
0~50 /60 Hz
220V
N
̶͕͙͕͔͔͇͇͙͕͙͇͉͇͔ͦͦ͗͌͘͘͞͠͏͈ͦ͏͙
̶͕͙͕͔͔͇͇͙͕͙͇͉͇͔ͦͦ͗͌͘͘͞͠͏͈ͦ͏͙
̶͕͙͕͔͔͇͇͙͕͙͇͉͇͔ͦͦ͗͌͘͘͞͠͏͈ͦ͏͙
̶͕͙͕͔͔͇͇͙͕͙͇͉͇͔ͦͦ͗͌͘͘͞͠͏͈ͦ͏͙
̵͟͏̷͈͇͇͈͕͙͇͇͙͕͙͇͉͇͑̾͗͘
͔͌͠͏ͦ
