Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
57

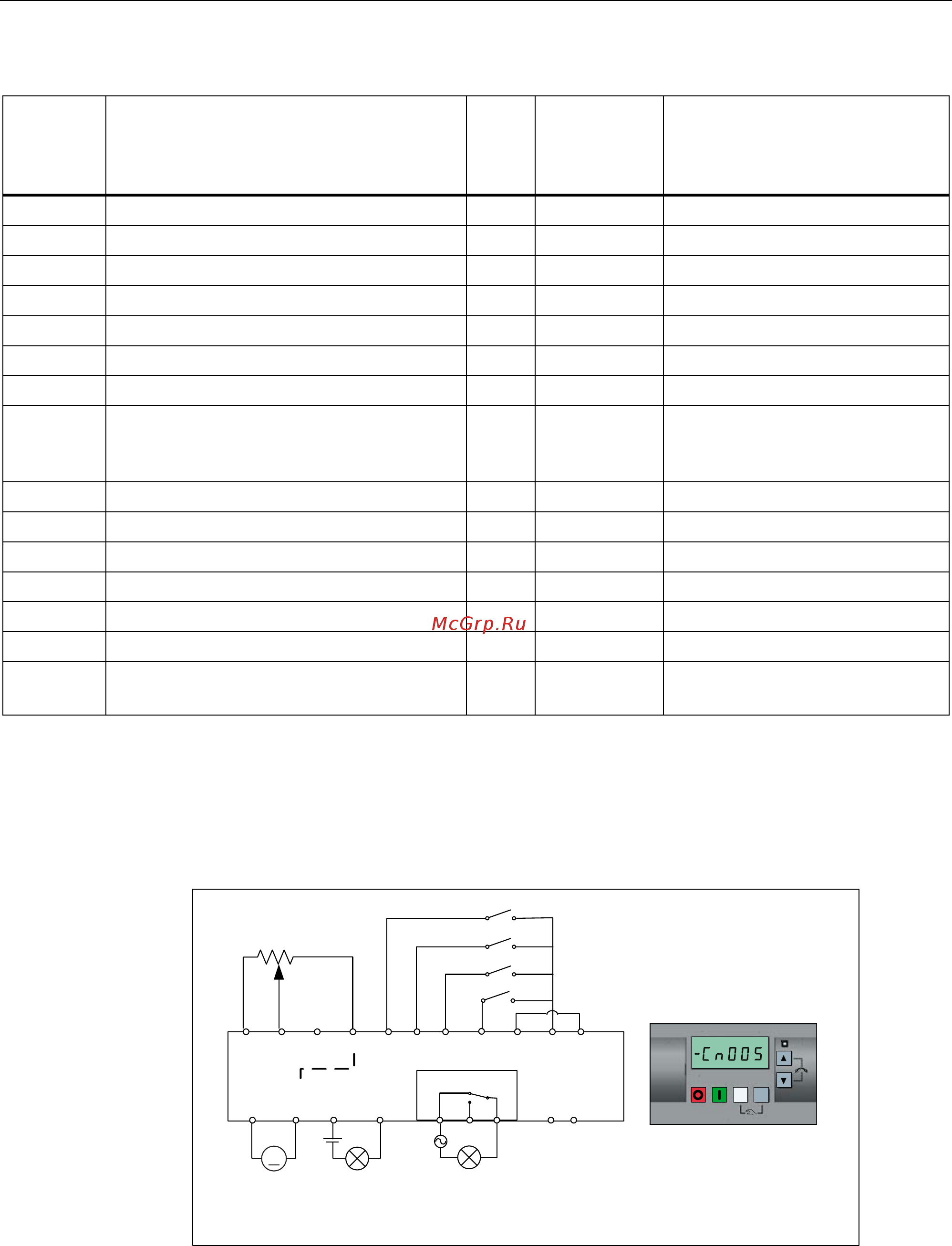

Параметр Описание Завод
-ская
уста-
новка
По
умолчанию
для Cn004
Примечания
P0700[0] Выбор источника команд 1 2 Клеммы как источник команд
P1000[0] Выбор частоты 1 3 Постоянная частота
P0701[0] Функция цифрового входа 1 0 15 Бит постоянной частоты 0
P0702[0] Функция цифрового входа 2 0 16 Бит постоянной частоты 1
P0703[0] Функция цифрового входа 3 9 17 Бит постоянной частоты 2
P0704[0] Функция цифрового входа 4 15 18 Бит постоянной частоты 3
P1016[0] Режим работы Постоянная частота 1 2 Двоичный режим работы
P0840[0] BI: ВКЛ/ВЫКЛ1 19.0 1025.0 Преобразователь запускается
при выбранной постоянной
частоте вращения.
P1020[0] BI: Выбор постоянной частоты, Бит 0 722.3 722.0 DI1
P1021[0] BI: Выбор постоянной частоты, Бит 1 722.4 722.1 DI2
P1022[0] BI: Выбор постоянной частоты, Бит 2 722.5 722.2 DI3
P1023[0] BI: Выбор постоянной частоты, Бит 3 722.6 722.3 DI4
P0771[0] CI: Аналоговый выход 21 21 Фактическая частота
P0731[0] BI: Функция цифрового выхода 1 52.3 52.2 Преобразователь работает
P0732[0] BI: Функция цифрового выхода 2 52.7 52.3 Активная ошибка
преобразователя
Макрос для соединения Cn005 – Аналоговый вход и постоянная частота
Аналоговый вход работает как дополнительное заданное значение.
● Если одновременно активны DI2 и DI3, то выбранные частоты суммируются, т.е.,
FF1 + FF2.
OK
OK
M
M
10V AI1 AI2 0V DI1 DI2 DI3 DI4 DIC 24V 0V
AO + AO- DO1+ DO1 - P + N-
DO2
0V 0V
0~20mA=
0~50 /60 Hz
220V
0~10 V=
0~50/60Hz
N
̩̱̲̩̱̲͂
̶͕͙͕͔͔͇͇͙͕͙͇͉͇͔ͦͦ͗͌͘͘͞͠͏͈ͦ͏͙
̶͕͙͕͔͔͇͇͙͕͙͇͉͇͔ͦͦ͗͌͘͘͞͠͏͈ͦ͏͙
̱͉͏͙͏͕͉͇͔͗͏͕͌͟͏͈͕͑
̵͟͏̷͈͇͇͈͕͙͇͇͙͕͙͇͉͇͑̾͗͘
͔͌͠͏ͦ
