Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
58 Руководство по эксплуатации, 02/2013, A5E31871369

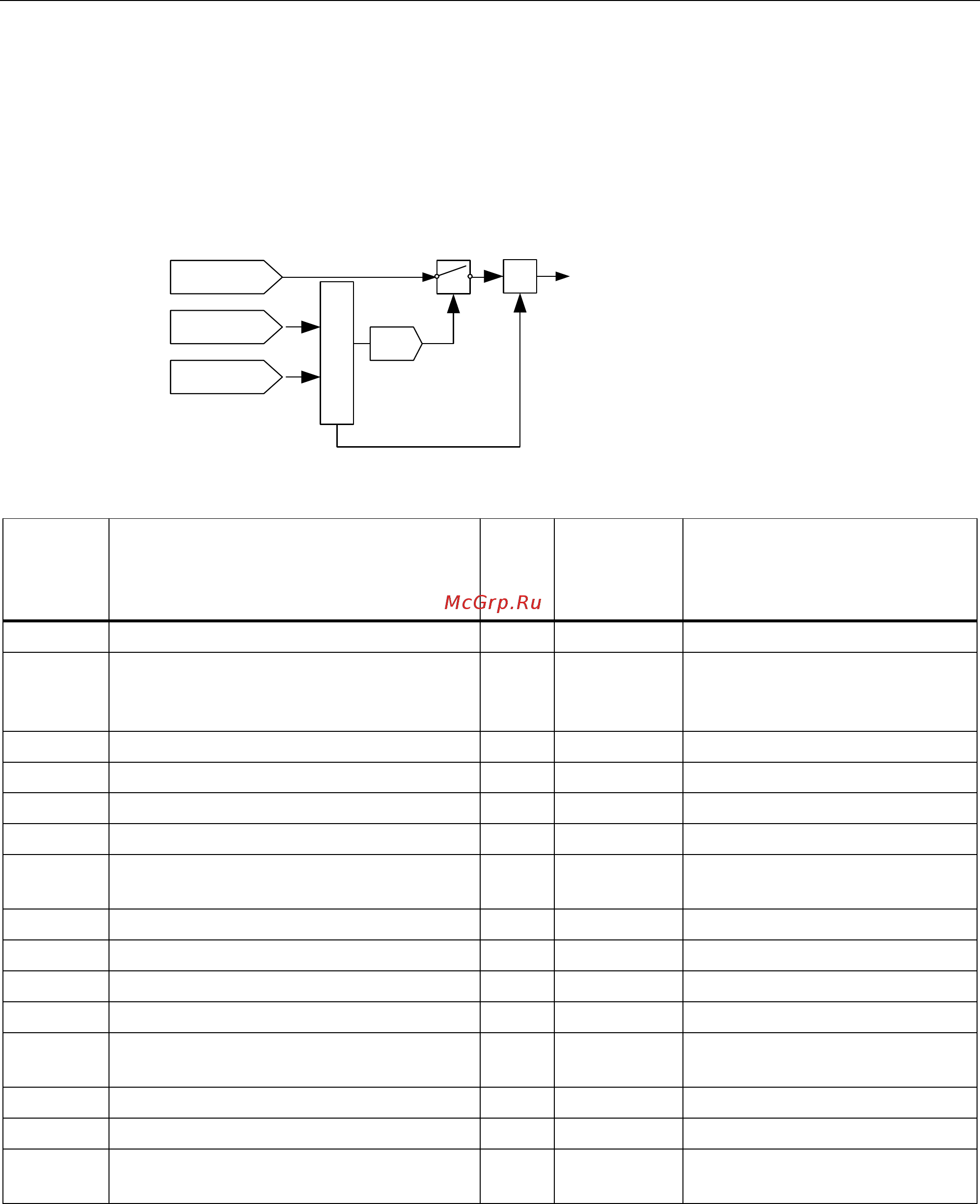

Функциональная схема
При выборе постоянной частоты вращения дополнительный канал заданного значения
аналогового входа деактивируется. При отсутствии заданного значения постоянной
частоты вращения канал заданного значения соединяется с аналоговым входом.
FF 01
FF 02
r1025
+
̧͔͇͕͕͉͒͊͐͢
͉͕͋͜
̫͕͖͕͔͒͏͙͔͕͌͒ͣ͌
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏
͇͙͌͋͌͑͏͉͏͕͉͇͔͕͗
̶͕͙͕͔͔͇͙͕͙ͦ͌͘͘͢͢͞
͉͇͔͗͌͠͏ͦ
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
Настройки макросов для соединения:
Параметр Описание Завод
-ская
уста-
новка
По
умолчанию
для Cn005
Примечания
P0700[0] Выбор источника команд 1 2 Клеммы как источник команд
P1000[0] Выбор частоты 1 23 Постоянная частота +
аналоговое заданное
значение
P0701[0] Функция цифрового входа 1 0 1 ВКЛ/ВЫКЛ
P0702[0] Функция цифрового входа 2 0 15 Бит постоянной частоты 0
P0703[0] Функция цифрового входа 3 9 16 Бит постоянной частоты 1
P0704[0] Функция цифрового входа 4 15 9 Квитирование ошибок
P1016[0] Режим работы Постоянная частота 1 1 Режим работы "Прямой
выбор"
P1020[0] BI: Выбор постоянной частоты, Бит 0 722.3 722.1 DI2
P1021[0] BI: Выбор постоянной частоты, Бит 1 722.4 722.2 DI3
P1001[0] Постоянная частота 1 10 10 Постоянная частотаь 1
P1002[0] Постоянная частота 2 15 15 Постоянная частотаь 2
P1074[0] BI: Деактивировать доп. заданное
значение
0 1025.0 FF деактивирует доп.
заданное значение.
P0771[0] CI: Аналоговый выход 21 21 Фактическая частота
P0731[0] BI: Функция цифрового выхода 1 52.3 52.2 Преобразователь работает
P0732[0] BI: Функция цифрового выхода 2 52.7 52.3 Активная ошибка
преобразователя
