Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
59

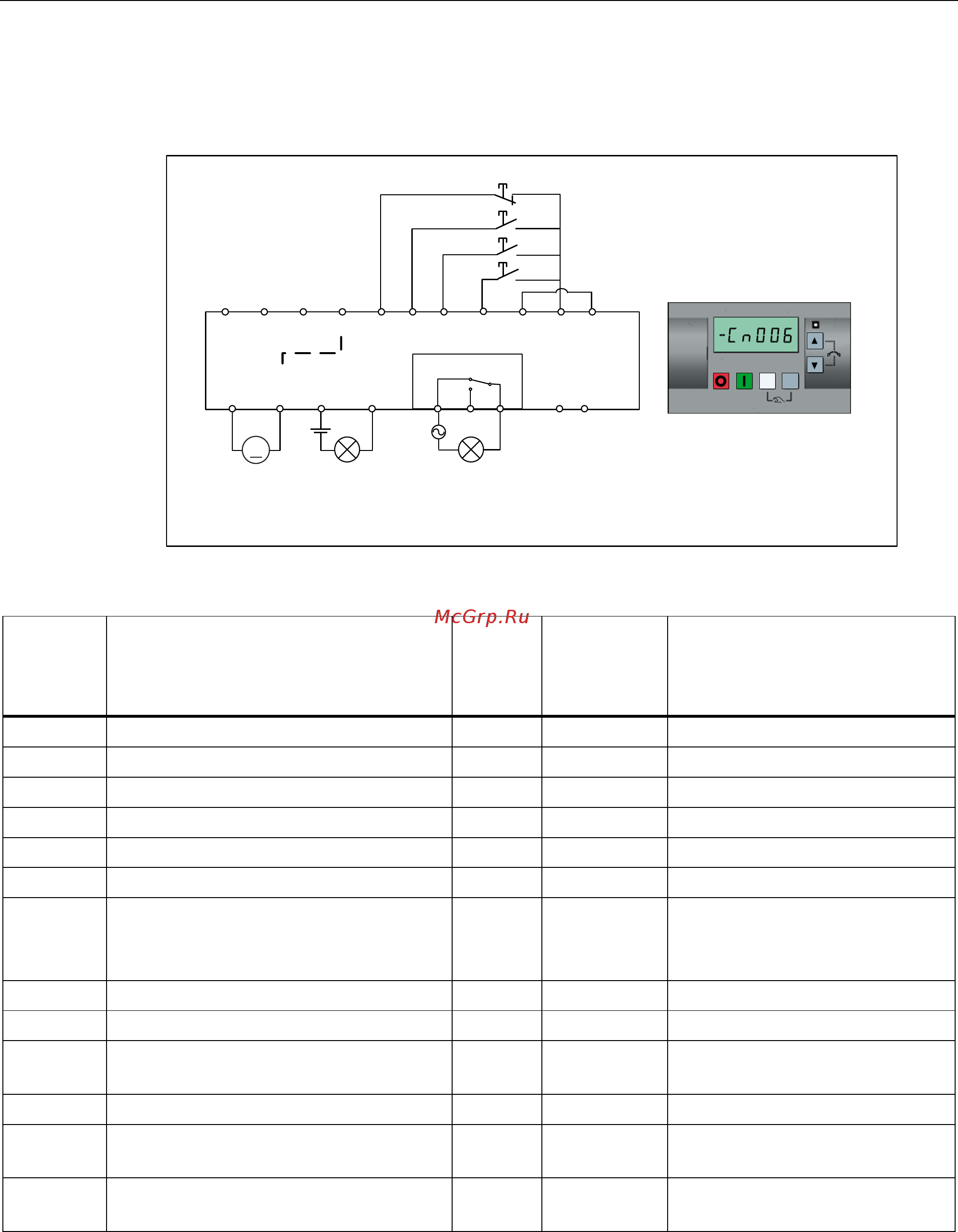

Макрос для соединения Cn006 – Внешнее клавишное управление
В случае источников команд речь идет об импульсных сигналах.
OK
OK
M
M
10V AI1 AI2 0V DI1 DI2 DI3 DI4 DIC 24V 0V
AO + AO- DO1+ DO1 - P + N-
DO2
0V 0V
0~20mA=
0~50 /60 Hz
220V
N
̩̱̲͍͂͗͌͏͓+ROG
̯͓͖͚̩̱̲͒ͣ͘
̳͕͙͕͖͕͙͔͗͌͝͏͕͓͙͉͉͌͗͌͗͜
̳͕͙͕͖͕͙͔͗͌͝͏͕͓͙͉͔͌͗͏͎
̵͟͏̷͈͇͇͈͕͙͇͇͙͕͙͇͉͇͑̾͗͘
͔͌͠͏ͦ
Настройки макросов для соединения:
Параметр Описание Завод-
ская
уста-
новка
По
умолчанию
для Cn006
Примечания
P0700[0] Выбор источника команд 1 2 Клеммы как источник команд
P1000[0] Выбор частоты 1 1 BOP-MOP
P0701[0] Функция цифрового входа 1 0 2 ВЫКЛ1/режим Hold
P0702[0] Функция цифрового входа 2 0 1 Импульс ВКЛ
P0703[0] Функция цифрового входа 3 9 13 Импульс увеличения MOP
P0704[0] Функция цифрового входа 4 15 14 Импульс уменьшения MOP
P0727[0] Выбор двух-/трехпроводной техники 0 3 Трехпроводная техника
Импульс ВКЛ + ВЫКЛ1/режим
HOLD + назад
P0771[0] CI: Аналоговый выход 21 21 Фактическая частота
P0731[0] BI: Функция цифрового выхода 1 52.3 52.2 Преобразователь работает
P0732[0] BI: Функция цифрового выхода 2 52.7 52.3 Активная ошибка
преобразователя
P1040[0] Заданное значение MOP 5 0 Начальная частота
P1047[0] MOP время разгона ЗИ 10 10 Время разгона от нуля до
макс. частоты
P1048[0] MOP время торможения ЗИ 10 10 Время торможения от макс.
частоты до нуля
