Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
61
Параметр Описание Заводская
установка
По
умолчанию
для Cn007
Примечания
P0731[0] BI: Функция цифрового выхода 1 52.3 52.2 Преобразователь работает
P0732[0] BI: Функция цифрового выхода 2 52.7 52.3 Активная ошибка
преобразователя

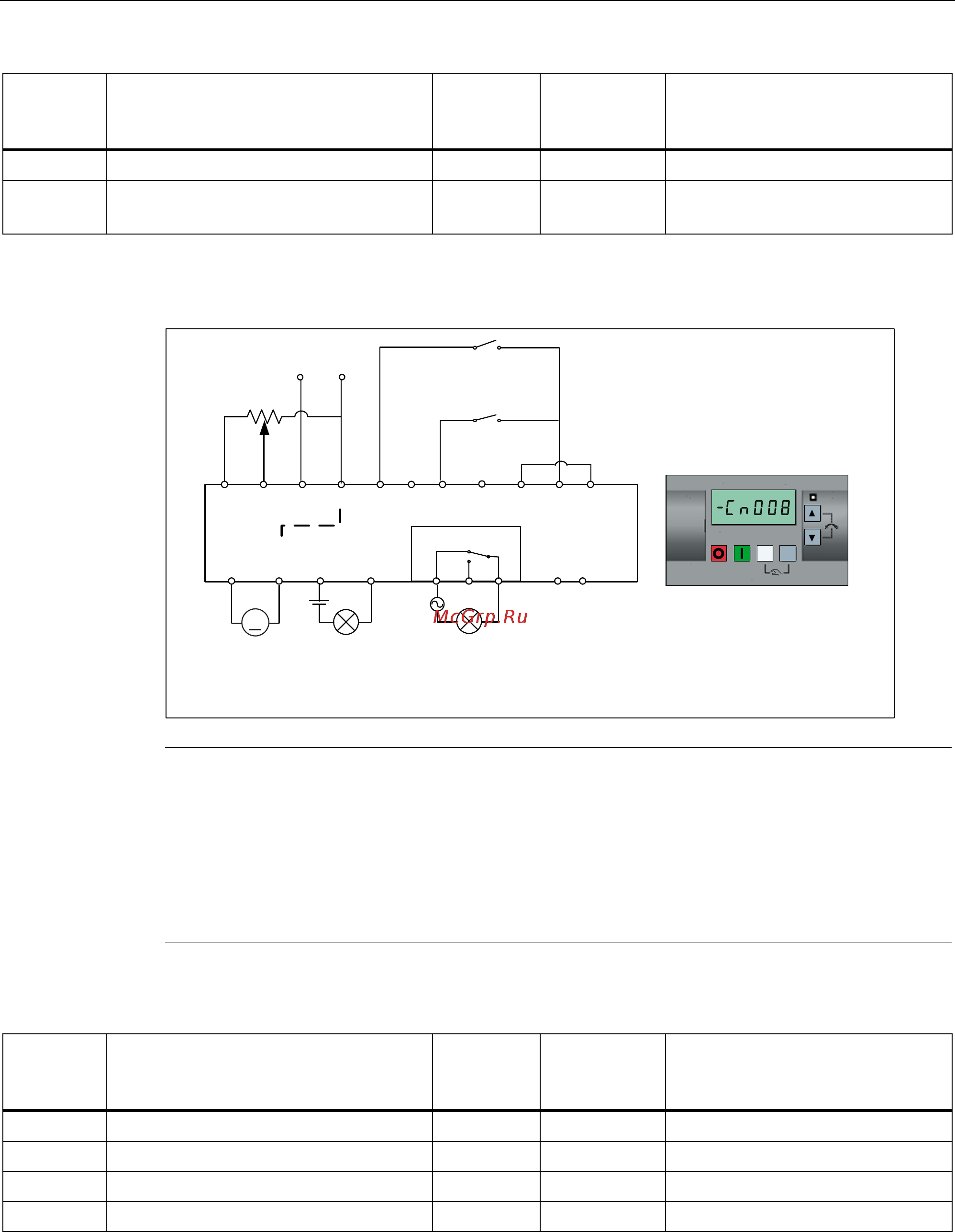

Макрос для соединения Cn008 – ПИД-регулирование с аналоговой частотой
OK
OK
M
M
10V AI1 AI2 0V DI1 DI2 DI3 DI4 DIC 24V 0V
AO + AO- DO1+ DO1 - P + N-
DO2
0V 0V
0~20mA=
0~50 /60 Hz
220V
N
̩̱̲̩̱̲͂
ПИД-регулятор
̶̯̫̮͇͇͔͔͕͋͌
͎͔͇͔͌͞͏͌
̳͔͕͉͔͔͕͎͔͇͔͊͌͌͌͞͏͌
̯͓͖͚͉͒ͣ͋͒ͦ͑͘͏͙͏͕͉͇͔͗͏͕ͦ͟͏͈͑͏
̵͟͏̷͈͇͇͈͕͙͇͇͙͕͙͇͉͇͑̾͗͘
͔͌͠͏ͦ
aP$
Примечание
Если для ПИД-регулирования требуется отрицательно заданное значение, то
соответственно изменить подключение для заданного значения и обратную связь.
При переключении из режима работы с ПИД-регулированием в режим работы HAND,
то P2200 становится 0, чтобы деактивировать ПИД-регулирование. При повторном
переключении в режим работы AUTO P2200 становится 1, чтобы снова активировать
ПИД-регулирование.
Настройки макросов для соединения:
Параметр Описание Заводская
установка
По
умолчанию
для Cn008
Примечания
P0700[0] Выбор источника команд 1 2 Клеммы как источник команд
P0701[0] Функция цифрового входа 1 0 1 ВКЛ/ВЫКЛ
P0703[0] Функция цифрового входа 3 9 9 Квитирование ошибок
P2200[0] Активировать ПИД-регулятор 0 1 Активировать ПИД
