Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
62 Руководство по эксплуатации, 02/2013, A5E31871369
Параметр Описание Заводская
установка
По
умолчанию
для Cn008
Примечания
P2253[0] CI: Заданное значение ПИД 0 755.0 ПИД заданное значение =
аналоговый вход 1
P2264[0] CI: Обратная связь ПИД 755.0 755.1 Обратная связь ПИД =
аналоговый вход 2
P0756 [1] Тип AI 0 2 Аналоговый вход 2, 0 до 20
мА
P0771[0] CI: Аналоговый выход 21 21 Фактическая частота
P0731[0] BI: Функция цифрового выхода 1 52.3 52.2 Преобразователь работает
P0732[0] BI: Функция цифрового выхода 2 52.7 52.3 Активная ошибка
преобразователя

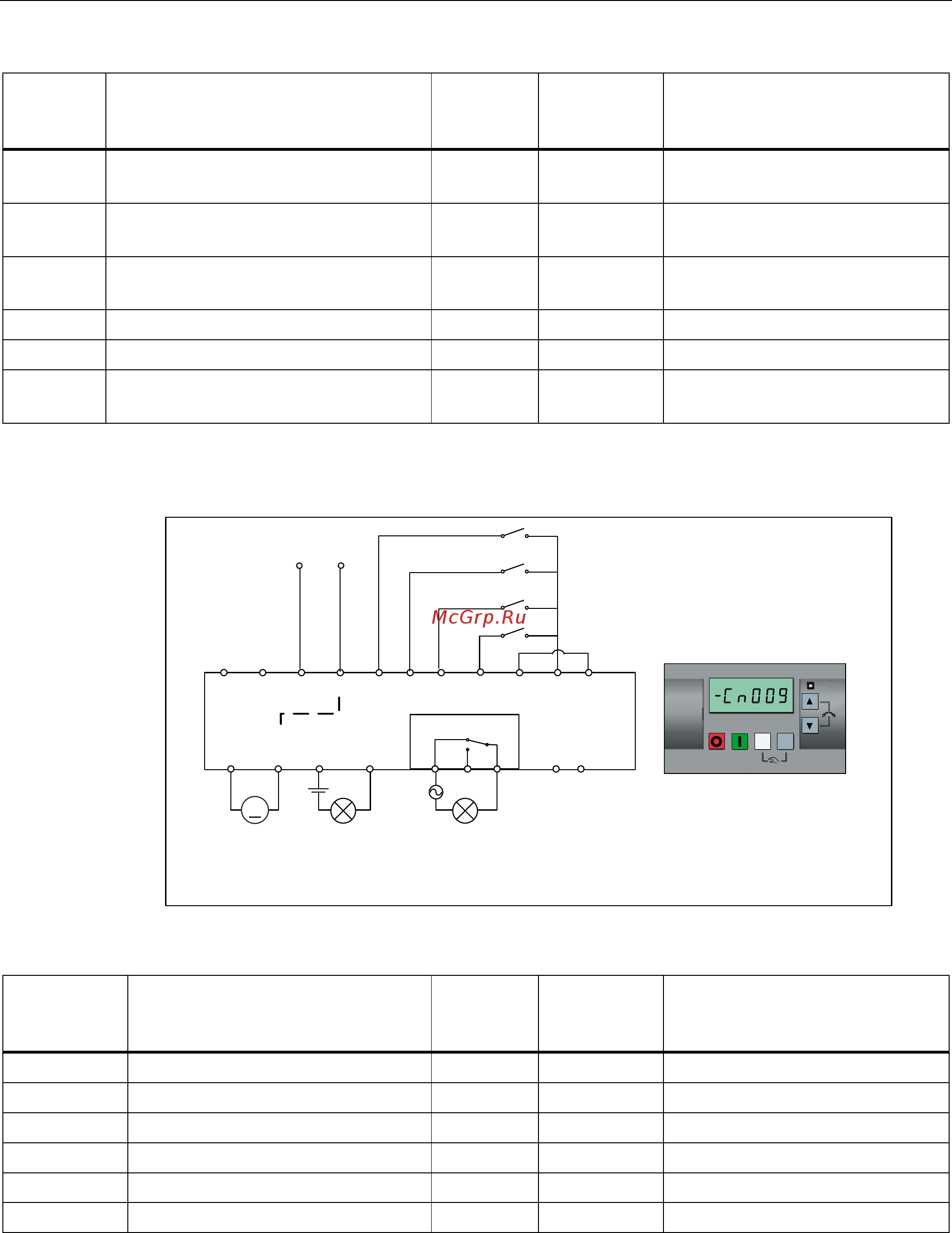

Макрос для соединения Cn009 – ПИД-регулирование с постоянной уставкой
OK
OK
M
M
10V AI1 AI2 0V DI1 DI2 DI3 DI4 DIC 24V 0V
AO + AO- DO1+ DO1 - P + N-
DO2
0V 0V
0~20mA=
0~50 /60 Hz
220V
N
̩̱̲̩̱̲͂
ПИД-регулятор
̳͔͕͉͔͔͕͎͔͇͔͊͌͌͌͞͏͌
̶͕͙͕͔͔͕͎͇͇͔͔͕͎͔͇͔ͦ͌͋͌͌͘͞͏̶̯̫͌
̶͕͙͕͔͔͕͎͇͇͔͔͕͎͔͇͔ͦ͌͋͌͌͘͞͏̶̯̫͌
̶͕͙͕͔͔͕͎͇͇͔͔͕͎͔͇͔ͦ͌͋͌͌͘͞͏̶̯̫͌
̵͟͏̷͈͇͇͈͕͙͇͇͙͕͙͇͉͇͑̾͗͘
͔͌͠͏ͦ
aP$
Настройки макросов для соединения:
Параметр Описание Заводская
установка
По
умолчанию
для Cn009
Примечания
P0700[0] Выбор источника команд 1 2 Клеммы как источник команд
P0701[0] Функция цифрового входа 1 0 1 ВКЛ/ВЫКЛ
P0702[0] Функция цифрового входа 2 0 15 DI2 = ПИД-уставка 1
P0703[0] Функция цифрового входа 3 9 16 DI3 = ПИД-уставка 2
P0704[0] Функция цифрового входа 4 15 17 DI4 = ПИД-уставка 3
P2200[0] Активировать ПИД-регулятор 0 1 Активировать ПИД
