Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
89

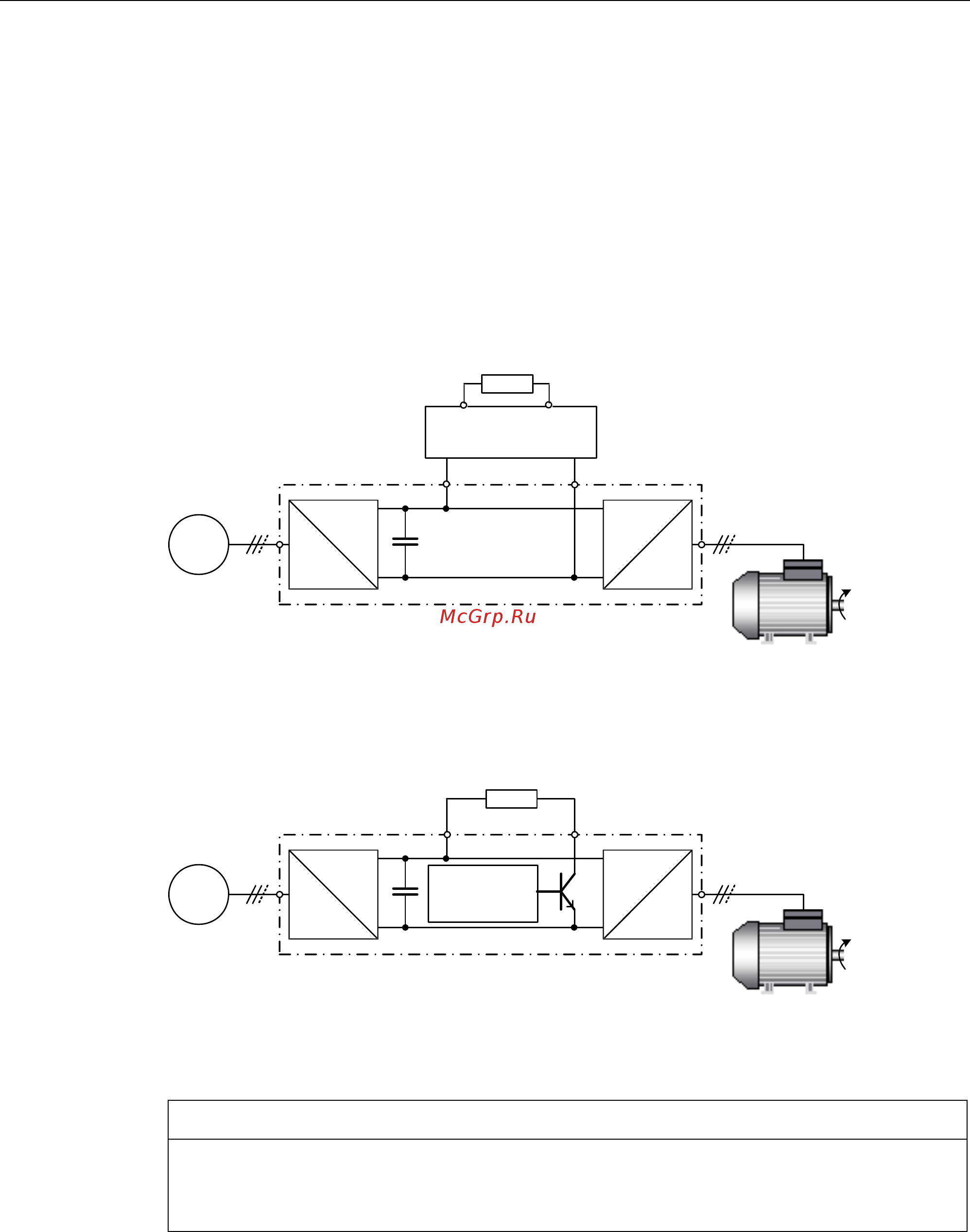

Реостатное торможение
При динамическом торможении высвобождаемая при замедлении двигателя
генераторная энергия преобразуется в тепло. Для реостатного торможения
потребуется внутренний тормозной прерыватель или внешний реостатный модуль
торможения, который может управлять внешним тормозным резистором.
Преобразователь или внешний модуль торможения управляет реостатным
торможением в зависимости от напряжения промежуточного контура. В отличие от
торможения постоянным током и смешанного торможения, для этого метода
необходим внешний тормозной резистор.
a
a
a
̳͕͚͙͕͓͕͍͔͋͒ͣ͗͌͏ͦ
̹͕͓͕͎͔͕͎͗͐͗͌͏͙͕͗͘
Типоразмер А/B/C
9
'&
'&
5
5
Дополнительную информацию по динамическому модулю торможения можно найти в
Приложении "Модуль торможения (Страница 338)".
a
a
a
̹͕͓͕͎͔͕͎͗͐͗͌͏͙͕͗͘
̹͕͓͕͎͔͕͖͗͐͗
͉͇͙͌͗͌͒ͣ͢
Типоразмер D
9
5
5
Длительная мощность P
DB
и нагрузочный цикл для тормозного резистора могут
изменяться с помощью динамического модуля торможения (для типоразмеров A, B и
C) или через параметр P1237 (для типоразмера D).
ЗАМЕТКА
Повреждение тормозного резистора
Средняя мощность модуля торможения (тормозного прерывателя) не должна
превышать мощности тормозного резистора.
