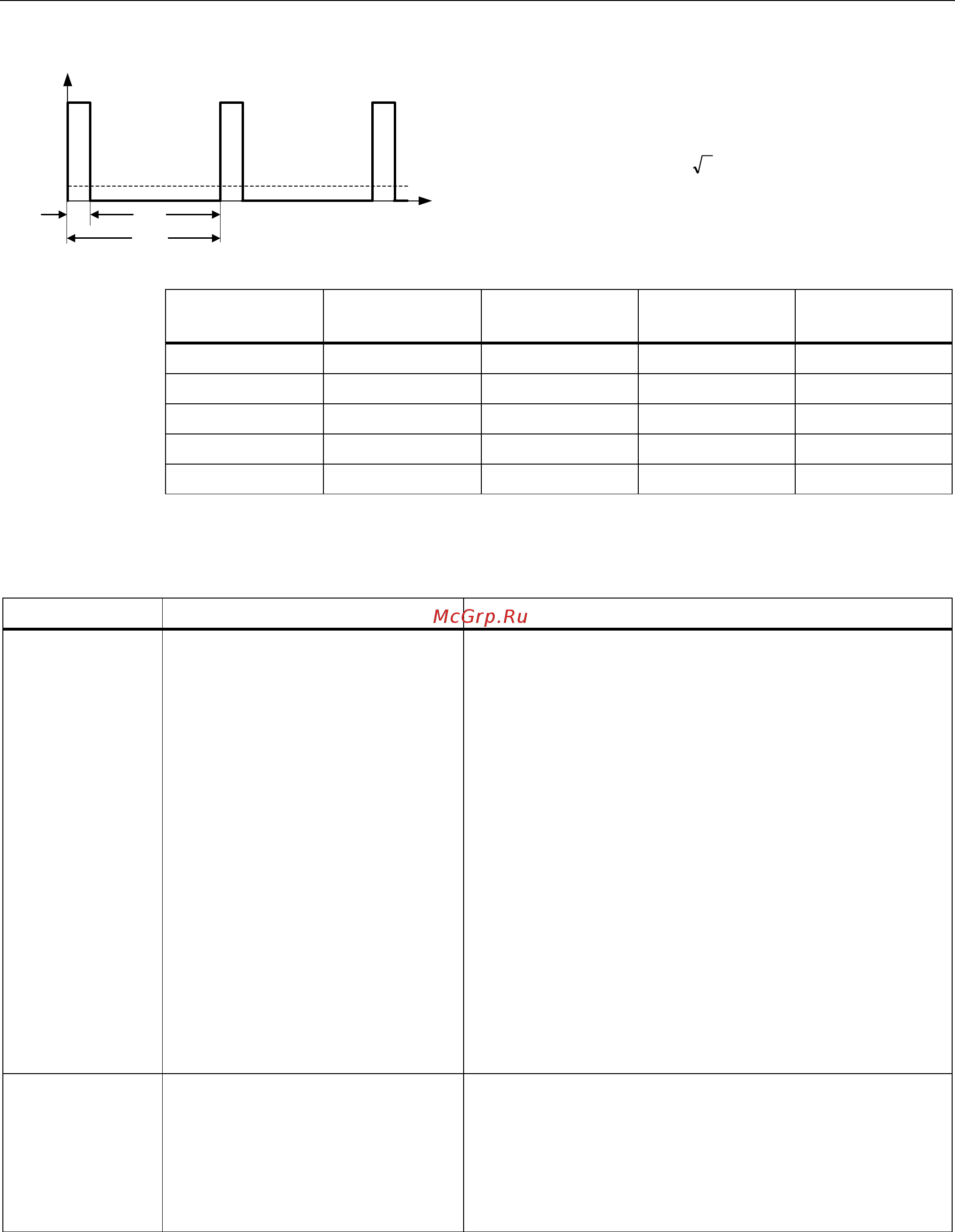

Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
90 Руководство по эксплуатации, 02/2013, A5E31871369
t
t
P
DB
P
100
t
ON
t
OFF
̽͏͑͒
̶͕͕͉͔͗͊͑͒ͥ͌͞͏͕͙͇͙͔͕͕͙͕͓͕͍͔ͦ͗͌͊͗͌͘͏ͦ
9
'&&KRSSHU
3
ຘ
ຘ3
9
'&&KRSSHU
3ำ
ຘ
U
Нагрузочный
цикл
t
ON
(с) t
OFF
(с) t
cycle
(с) P
DB
5 % 12.0 228.0 240.0 0.05
10 % 12.6 114.0 126.6 0.10
20 % 14.2 57.0 71.2 0.20
50 % 22.8 22.8 45.6 0.50
100 % бесконечно 0 бесконечно 1.00
Определение параметров
Параметр Функция Установка
P1237 Реостатное торможение Этот параметр определяет ном. нагрузочный цикл
тормозного резистора (резистора-прерывателя).
Реостатное торможение активно, если функция
активирована и напряжение промежуточного
контура превышает порог включения реостатного
торможения.
= 0: деактивирована (заводская установка)
= 1: 5 % нагрузочный цикл
= 2: 10 % нагрузочный цикл
= 3: 20 % нагрузочный цикл
= 4: 50 % нагрузочный цикл
= 5: 100 % нагрузочный цикл
Указание: Этот параметр действует только для
преобразователей типоразмера D. Для
типоразмеров A, B и C нагрузочный цикл тормозного
резистора может быть выбран с динамическим
модулем торможения.
P1240[0...2] Конфигурация регулятора Vdc Этот параметр активирует/деактивирует регулятор
Vdc.
= 0: Регулятор Vdc деактивирован
Указание: Для активации реостатного торможения
этот параметр должен быть установлен на 0 (Vdc-
регулятор деактивирован).
