Параметр Описание
p0015 = 12 Макрос приводного устройства
Управление двигателем через цифровые
входы преобразователя:
DI 0 DI 1
ВКЛ/ВЫКЛ1 Реверс
Расширенная настройка
Соединение управляющих команд с цифровыми входами на выбор.
p0840[0 … n] = 722.x BI: ВКЛ/ВЫКЛ1 (ВКЛ/ВЫКЛ1)
Пример: p0840[0] = 722,3 ⇒ При выборе CDS 0 (индекс[0]) преобразова‐
тель получает команду ВКЛ/ВЫКЛ1 через DI 3.
p1113[0 … n] = 722.x BI: Инверсия заданного значения (реверс)
8.2.4 Двухпроводное управление, метод 2
Двигатель включается и выключается управляющей командой (ВКЛ/ВЫКЛ1) и
одновременно выбирается правое вращение двигателя. Вторая управляющая команда
также включает и выключает двигатель, однако выбирается левое вращение двигателя.
Преобразователь принимает новую управляющую команду только в состоянии покоя
двигателя.
̶͇͉͕͉͇͔͗͌͗͌͠͏͌
̸͕͕͙͉͑͗ͣ͋͘͏͇͙͊͌͒ͦ
̶͇͉͕͉͇͔͗͌͗͌͠͏͌
̲͉͕͉͇͔͌͌͗͌͠͏͌
̲͉͕͉͇͔͌͌͗͌͠͏͌
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
̯͔͉͙͌͗͏͕͉͇͔͔͕͎͇͇͔͔͕͎͔͇͔͗͌͋͌͌͞͏͌
̱͕͓͇͔͇͋͏͔͕͊͗͏͚͙͗͌ͦ͘
̱͕͓͇͔͇͋͏͔͕͊͗͏͚͙͗͌ͦ͘
̩̱̲̩̱̲͂͂
̩̱̲͂
̩̱̲̩̱̲͂
̩̱̲̩̱̲͂
W
W
W

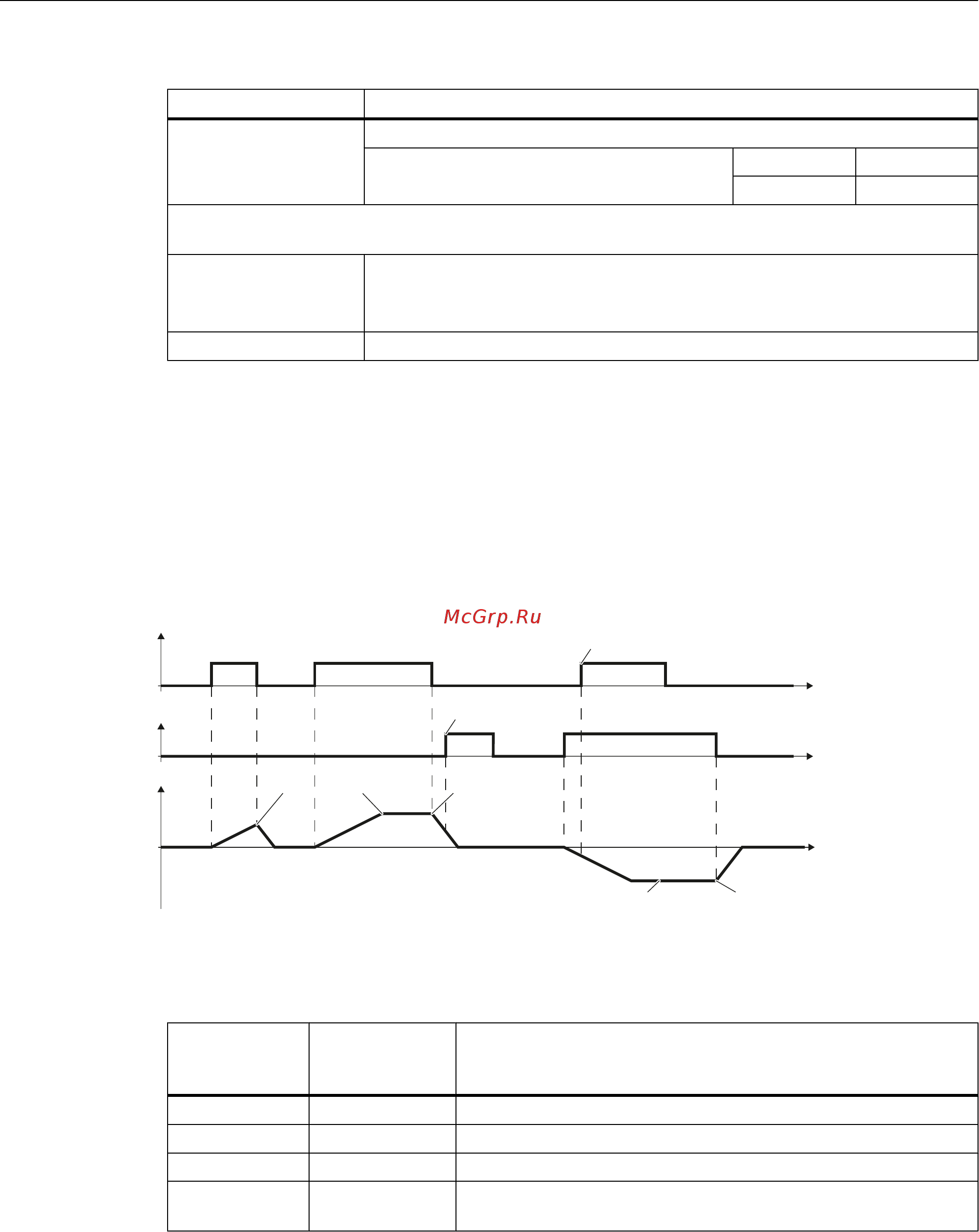

Рис. 8-4 Двухпроводное управление, метод 2
Таблица 8-3 Таблица функций
ВКЛ/ВЫКЛ1
правое враще‐
ние
ВКЛ/ВЫКЛ1 ле‐
вое вращение
Функция
0 0 ВЫКЛ1: Двигатель останавливается.
1 0 ВКЛ: Правое вращение двигателя.
0 1 ВКЛ: Левое вращение двигателя.
1 1 ВКЛ: Направление вращения двигателя зависит от сигнала,
первым принимающего состояние «1».
Настройка функций
8.2 Управление преобразователем
Преобразователь с управляющими модулями CU230P-2
146 Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA
