Siemens 6SL3210-1PB21-0UL0 [324/374] Общие данные pm240 2 400 в
![Siemens 6SL3210-1PB21-4UL0 [324/374] Общие данные pm240 2 400 в](/views2/1586620/page324/bg144.png)
110 205.0 178.0 -- -- -- -- -- --
132 250.0 205.0 -- -- -- -- -- --
160 302.0 250.0 -- -- -- -- -- --
200 370.0 302.0 -- -- -- -- -- --
250 477.0 370.0 -- -- -- -- -- --
12.2.3 Технические данные PM240-2
12.2.3.1 Высокая перегрузка – низкая перегрузка PM240-2
Допустимая перегрузка преобразователя
Преобразователи могут выдерживать различную нагрузку: "High Overload" и "Low
Overload", в зависимости от ожидаемой нагрузки.
̶͚͎͇͔͇͌͗͌͊͗͑͘
̶͚͎͇͔͇͌͗͌͊͗͑͘
̶͚͎͇͔͇͌͗͌͊͗͑͘
̶͚͎͇͔͇͌͗͌͊͗͑͘
̵͔͕͉͔͇͔͇͚͎͇͔͇ͦ͊͗͑͘͘
̵͔͕͉͔͇͔͇͚͎͇͔͇ͦ͊͗͑͘͘
̫͕͖͕͔͒͏͙͔͇͖͚͎͇͌͒ͣͦ͌͗͌͊͗͑
͖͗͏/RZ2YHUORDG/2
̫͕͖͕͔͒͏͙͔͇͖͚͎͇͌͒ͣͦ͌͗͌͊͗͑
͖͗͏+LJK2YHUORDG+2
̵͔͕͉͔͇͔͇͚͎͇ͦ͊͗͑͘/2
̵͔͕͉͔͇͔͇͚͎͇ͦ͊͗͑͘+2
W>V@
W>V@

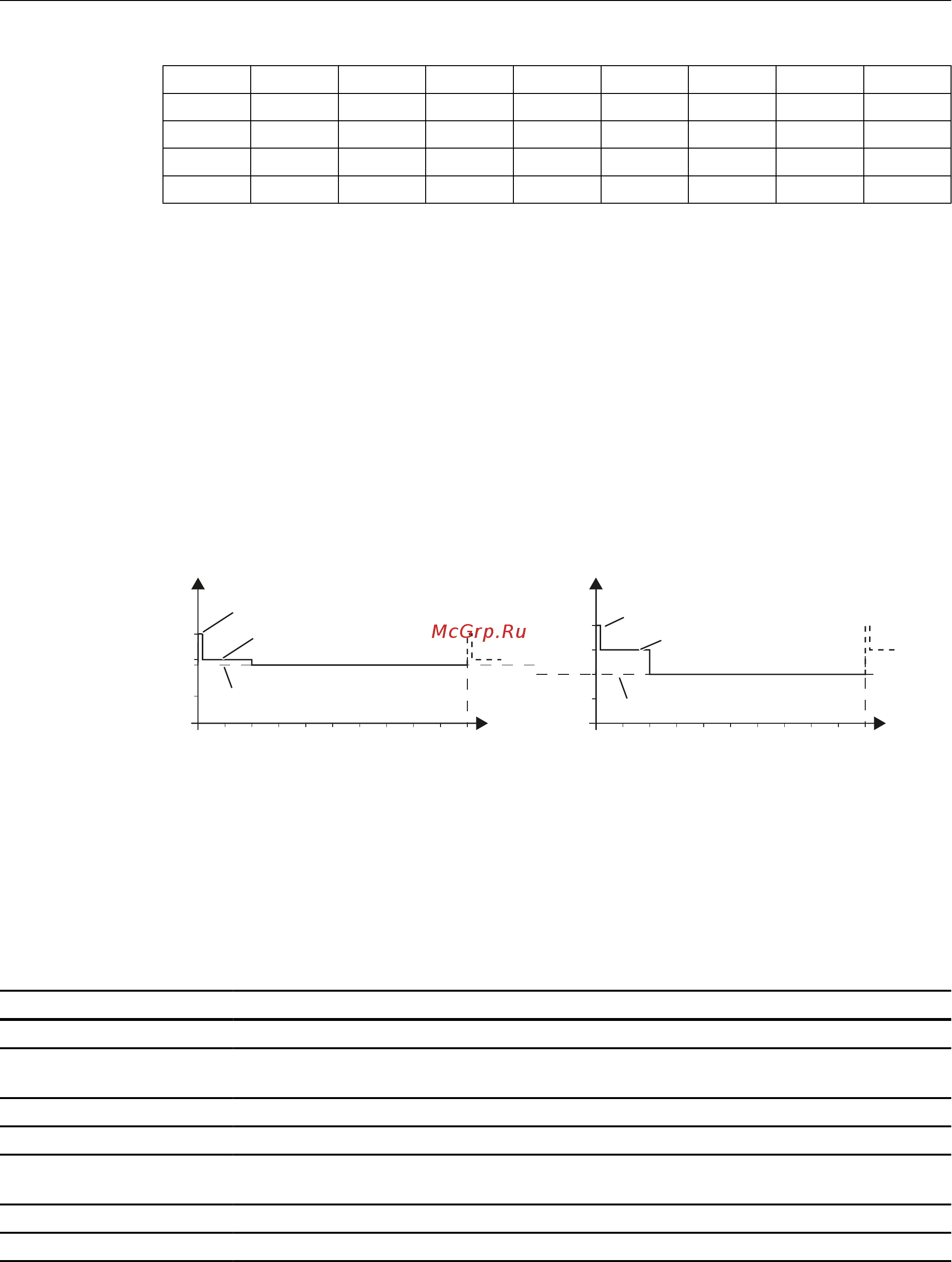

Рис. 12-3 Нагрузочные циклы, «Low Overload» и «High Overload»
12.2.3.2 Общие данные, PM240-2 – 400 В
Приведенные здесь данные действительны, если не указано другое, для установки на
высоте до 2000 м над уровнем моря.
Значения для большей высоты установки можно найти в разделе «Ограничения при
особых условиях окружающей среды (с. 342)».
Свойство Данные
Сетевое напряжение 3-фазн. 380 … 480 В -20 %, +10 %
Выходное напряжение 3-фазн. 0 В… 0,95 * входное напряжение (макс.) при U/f-управлении
3-фазн. 0 В… 0,90 * входное напряжение (макс.) при векторном управлении
Входная частота 50 … 60 Гц, ± 3 Гц
Выходная частота 0 … 550 Гц, в зависимости от типа управления
Полное сопротивление се‐
ти
Uk ≥ 1 %, при меньших значениях потребуется сетевой дроссель
Коэффициент мощности λ 0,7 при Uk = 1 %
Ток включения < входной ток основной нагрузки LO
Технические данные
12.2 Технические данные, силовой модуль
Преобразователь с управляющими модулями CU230P-2
324 Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA
