Параметр Описание
p0015 = 18 Макрос приводного устройства
Управление двигателем через циф‐
ровые входы преобразователя:
DI 0 DI 1
ВКЛ/ВЫКЛ1
правое враще‐
ние
ВКЛ/ВЫКЛ1 ле‐
вое вращение
Расширенная настройка
Соединение управляющих команд с цифровыми входами на выбор.
p3330[0 … n] = 722.x BI: 2/3-проводное управление, команда 1 (ON/OFF1 правое вращение)
p3331[0 … n] = 722.x BI: 2/3-проводное управление, команда 2 (ON/OFF1 левое вращение)
Пример: p3331[0] = 722.0 ⇒ При выборе CDS 0 (индекс[0]) преобразова‐
тель получает команду ВКЛ/ВЫКЛ1 левое вращение через DI 0.

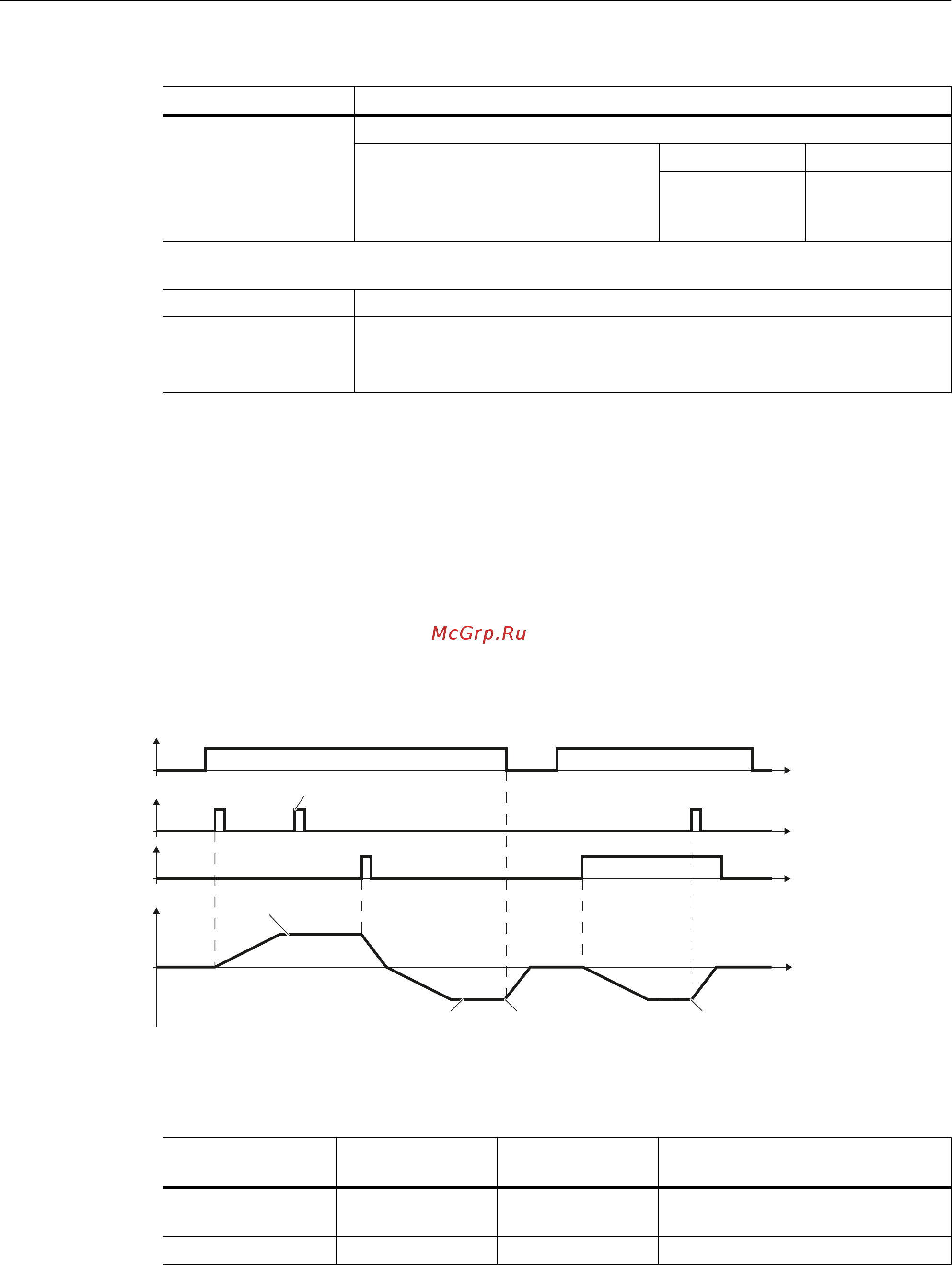

8.2.6 Трехпроводное управление, метод 1
Одной управляющей командой дается разрешение для двух других управляющих
команд. Отмена разрешения отключает двигатель (ВЫКЛ1).
Положительный фронт второй управляющей команды переключает направление
вращения двигателя на правый ход. Если двигатель еще отключен, то двигатель
включается (ВКЛ).
Положительный фронт третьей управляющей команды переключает направление
вращения двигателя на левый ход. Если двигатель еще отключен, то двигатель
включается (ВКЛ).
̶͇͉͕͉͇͔͗͌͗͌͠͏͌
̷͇͎͔͗͌͌͟͏͌
̸͕͕͙͉͑͗ͣ͋͘͏͇͙͊͌͒ͦ
̶͇͉͕͉͇͔͗͌͗͌͠͏͌
̲͉͕͉͇͔͌͌͗͌͠͏͌
̲͉͕͉͇͔͌͌͗͌͠͏͌
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
̯͔͉͙͌͗͏͕͉͇͔͔͕͎͇͇͔͔͕͎͔͇͔͗͌͋͌͌͞͏͌
̱͕͓͇͔͇͋͏͔͕͊͗͏͚͙͗͌ͦ͘
̩̱̲̩̱̲͂͂
̩̱̲͂
̩̱̲
̩̱̲
W
W
W
W
Рис. 8-6 Трехпроводное управление, метод 1
Таблица 8-5 Таблица функций
Разрешение /
ВЫКЛ1
ВКЛ правое вра‐
щение
ВКЛ левое враще‐
ние
Функция
0 0 или 1 0 или 1 ВЫКЛ1: Двигатель останавливает‐
ся.
1 0→1 0 ВКЛ: Правое вращение двигателя.
Настройка функций
8.2 Управление преобразователем
Преобразователь с управляющими модулями CU230P-2
148 Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA
