Опции индикации
В этой области устанавливается тип отображения результатов измерения.
● Повторение измерения
Здесь устанавливается временная последовательность измерений.
● Расположение кривых в дорожках
Здесь определяется, будут ли все измеренные значения представлены трассировкой
на общей нулевой линии или каждое измеренное значение будет представлено
собственной нулевой линией.
● Измерительный курсор вкл
Тем самым можно в подробностях рассматривать интервалы измерения.

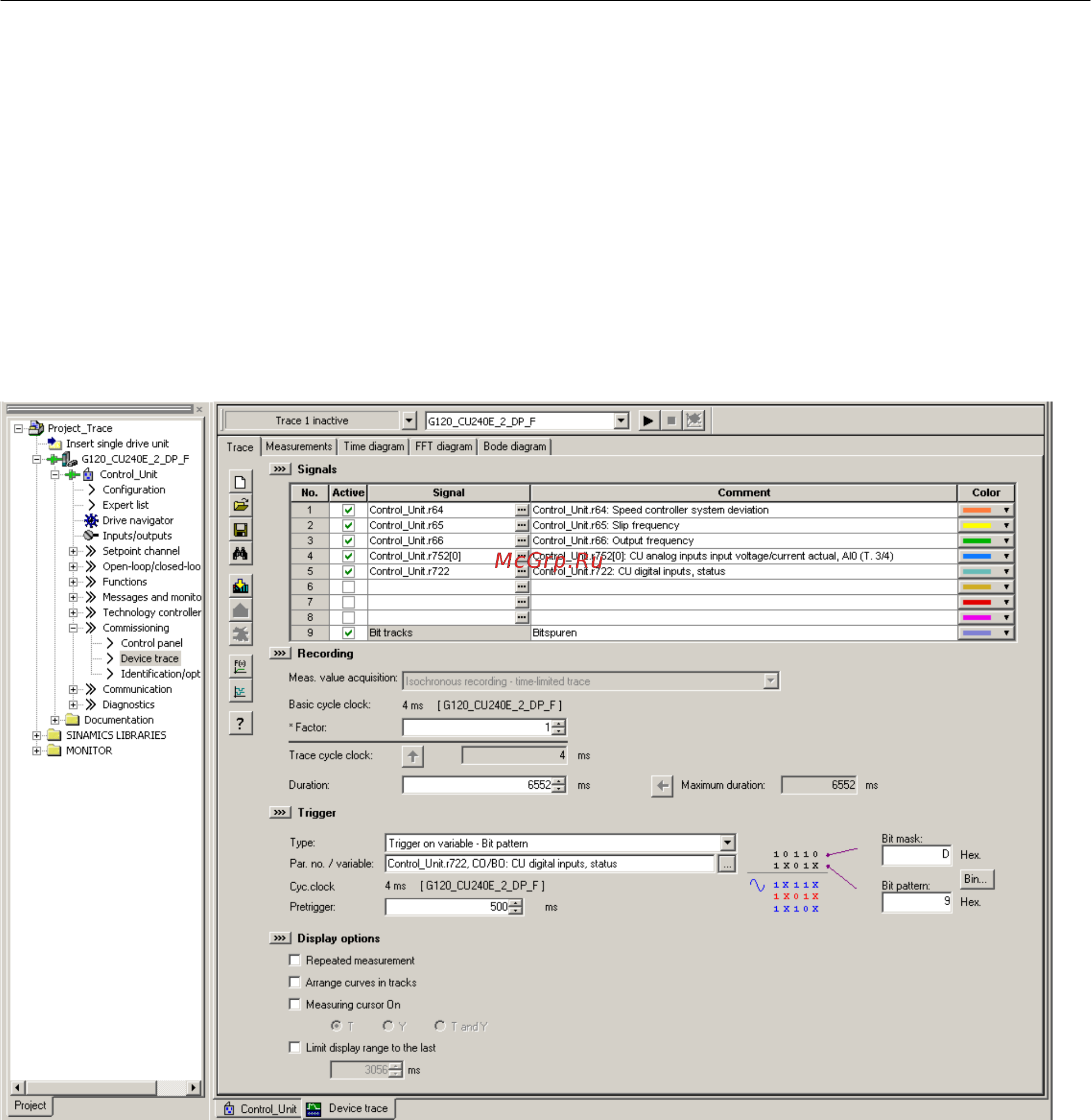

Рис. A-4 Диалоговое окно трассировки
Приложение
A.5 Использование STARTER
Преобразователь с управляющими модулями CU230P-2
Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA 359
