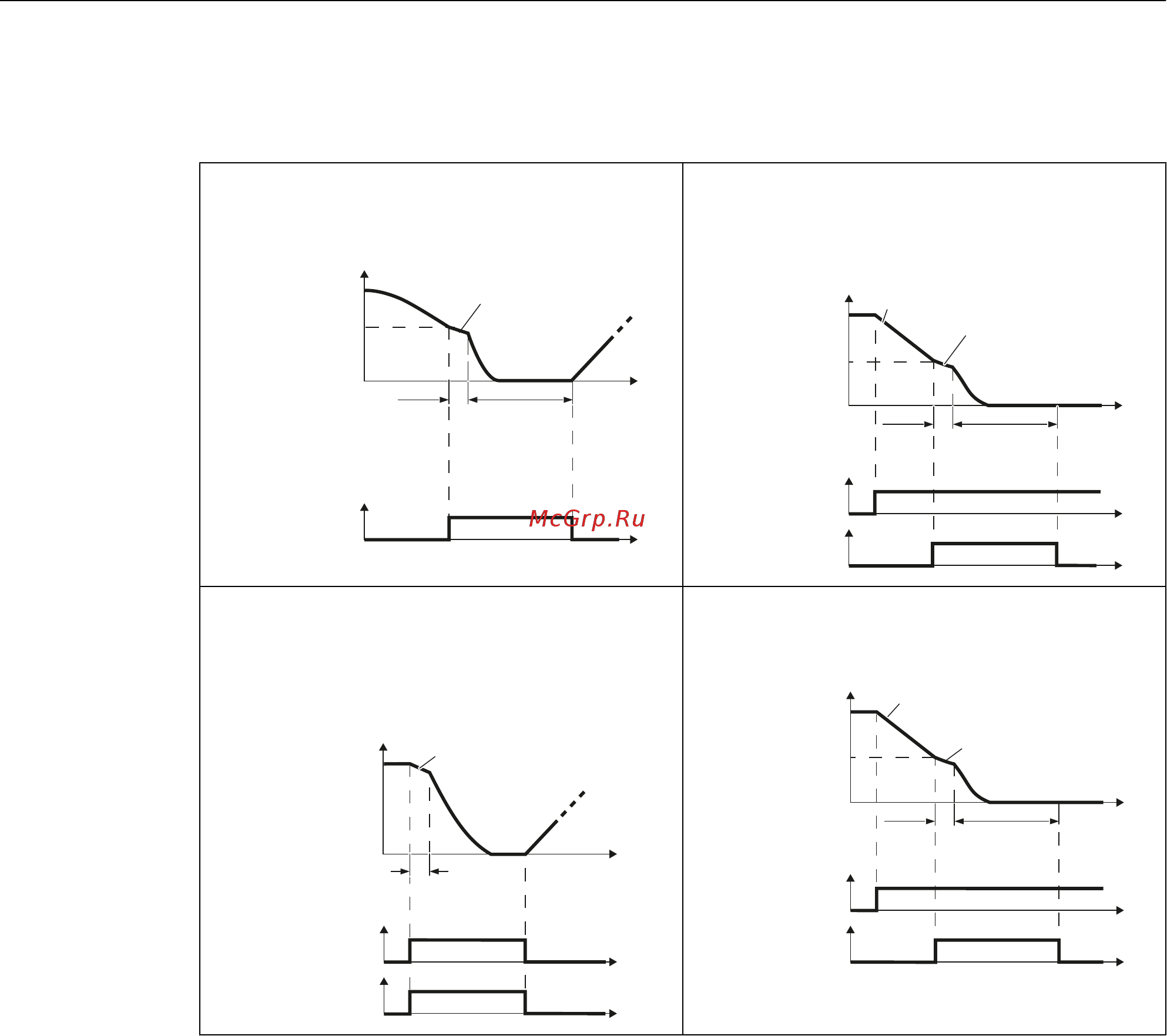

Функция «Торможение постоянным током» возможна только для асинхронных
двигателей.
Торможение постоянным током при частоте
вращения ниже пусковой
Условие: p1230 = 1 и p1231 = 14
̹͕͓͕͎͗'&
͇͙͑͏͉͔͌
̩̱̲͂
̶͚͕͉͇͑ͦ͘
͕͕͙͑͗ͣ͘͘
̶͕͓͍͚͙͕͗͌͑
͉͓͔͗͌͌͏
Q
S
W
W
Торможение постоянным током при возникно‐
вении ошибки
Условие: Номер ошибки и реакция на ошибку
назначаются с помощью p2100 и p2101
̹͕͓͕͎͗'&͇͑
͙͏͉͔͌
̩̱̲͂
̩̱̲͂
̶͚͕͉͇͕͑ͦ͑͗͘͘
͕͙ͣ͘
̧͙͑͏͉͔͇͕ͦ͟͏
͈͇͑
̶͕͓͍͚͙͕͗͌
͉͓͔͑͗͌͌͏
Q
S
W
W
W
Торможение постоянным током по управляю‐
щей команде
Условие: p1231 = 4 и p1230 = управляющая ко‐
манда, например, p1230 = 722.3 (управляющая
команда по DI 3)
̹͕͓͕͎͗'&
͉͈͇͔͗͢
̹͕͓͕͎͗'&
͇͙͑͏͉͔͌
̩̱̲͂
Q
S
W
W
W
Торможение постоянным током при выключе‐
нии двигателя
Условие: p1231 = 5 или p1230 = 1 и p1231 = 14
̹͕͓͕͎͗'&͇͑
͙͏͉͔͌
̹͕͓͕͍͔͗͌͏͌
'&͖͗͏̩̱̲͂
̩̱̲͂
̩̱̲͂
̩̱̲͂
̶͚͕͉͇͕͑ͦ͑͗͘͘
͕͙ͣ͘
̶͕͓͍͚͙͕͗͌
͉͓͔͑͗͌͌͏
Q
S
W
W
W
Торможение постоянным током при частоте вращения ниже пусковой
1. Частота вращения двигателя превысила пусковую.
2. Преобразователь активирует торможение постоянным током, как только частота
вращения двигателя падает ниже пусковой.
Торможение постоянным током при возникновении ошибки
1. Имеет место ошибка, которая вызывает реакцию в виде торможения постоянным
током.
2. Двигатель затормаживается по рампе торможения до пусковой частоты вращения
для торможения постоянным током.
3. Начинается торможение постоянным током.
Настройка функций
8.7 Специализированные функции
Преобразователь с управляющими модулями CU230P-2
196 Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA
