Siemens 6SL3210-1PB21-0UL0 [361/374] Бинекторы и коннекторы
![Siemens 6SL3210-1PB21-0UL0 [361/374] Бинекторы и коннекторы](/views2/1586620/page361/bg169.png)
Бинекторы и коннекторы
Коннекторы и бинекторы служат для обмена сигналами между отдельными блоками:
● Коннекторы служат для соединения "аналоговых" сигналов. (например, выходная
скорость МОП)
● Бинекторы служат для соединения "цифровых" сигналов. (например, команда
'Разрешение МОП выше')

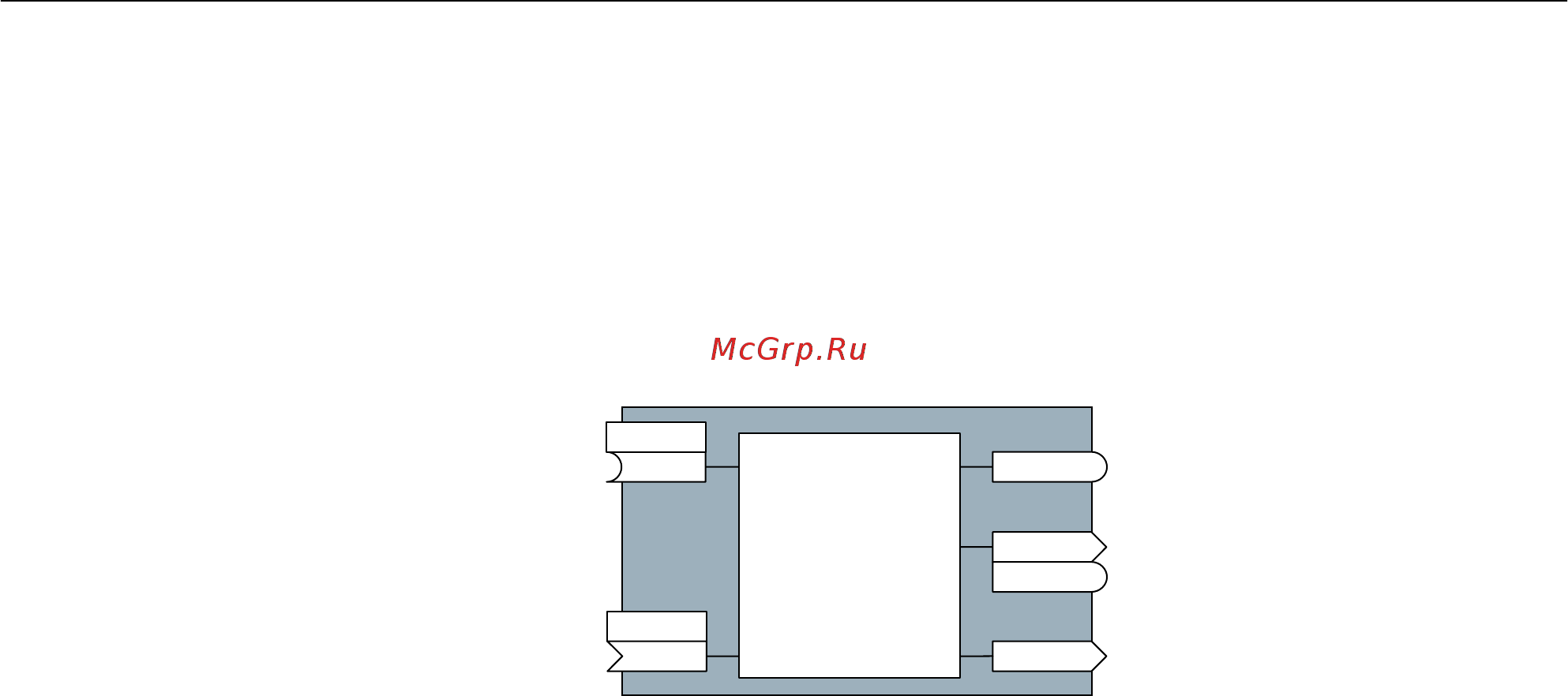

Блок BICO
̩͕͔͕͈͋͐͜͏͔͙͕͌͑͗
̩͕͔͕͈͋͐͢͜͏͔͙͕͌͑͗
̩͕͔͕͈͋͐͢͜͏͔͙͕͕͔͔͙͕͌͑͗͑͌͑͗
̩͕͔͕͕͔͔͙͕͋͐͑͌͑͗͢͜
̩͕͔͕͕͔͔͙͕͋͐͑͌͑͗͜
pxxxx
rxxxx
rxxxx
rxxxx
rxxxx
pxxxx
%,
&2
%2
&2%2
&,
Рис. A-7 Символы для входных и выходных бинекторов и коннекторов
В случае выходных бинекторов/коннекторов (CO/BO) речь идет о параметрах,
объединяющих несколько выходных бинекторов в одно слово (например, r0052 CO/BO:
слово состояния 1). Каждый бит в слове представляет собой цифровой (двоичный)
сигнал. Такое объединение сокращает число параметров и упрощает
параметрирование.
Выходные бинекторы и коннекторы (CO, BO или CO/BO) могут использоваться
многократно.
Когда необходимо соединение сигналов в преобразователе?
Через изменение соединения сигналов в преобразователе можно настраивать
преобразователь согласно различным требованиям. И не всегда это высокосложные
функции.
Пример 1: Присвоение цифровому входу другого значения.
Пример 2: Переключение заданного значения скорости с постоянной скорости на
аналоговый вход.
Насколько аккуратно следует подходить к изменению соединений сигналов?
Работа с внутренними соединениями сигналов требует особой тщательности.
Обязательно отмечать вносимые изменения, т.к. последующий анализ связан с
определенными трудностями.
ПО для ввода в эксплуатацию STARTER показывает сигналы открытым текстом и
упрощает их соединение.
Где можно найти дополнительную информацию?
● Для простого соединения сигналов, например, присвоения другого значения
цифровым входам, достаточно этого руководства.
● Для выходящих за эти рамки соединений сигналов достаточно списка параметров в
"Справочнике по параметрированию".
● Для сложных соединений сигналов можно использовать функциональные схемы в
"Справочнике по параметрированию".
Приложение
A.6 Подключение сигналов в преобразователе
Преобразователь с управляющими модулями CU230P-2
Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA 361
