12.2.5 Технические данные PM260
12.2.5.1 Высокая перегрузка – низкая перегрузка
Допустимая перегрузка преобразователя
Преобразователи могут выдерживать различную нагрузку: "High Overload" и "Low
Overload", в зависимости от ожидаемой нагрузки.
̶͚͎͇͔͇͌͗͌͊͗͑͘
̶͚͎͇͔͇͌͗͌͊͗͑͘
̶͚͎͇͔͇͌͗͌͊͗͑͘
̶͚͎͇͔͇͌͗͌͊͗͑͘
̵͔͕͉͔͇͔͇͚͎͇͔͇ͦ͊͗͑͘͘
̵͔͕͉͔͇͔͇͚͎͇͔͇ͦ͊͗͑͘͘
̫͕͖͕͔͒͏͙͔͇͖͚͎͇͌͒ͣͦ͌͗͌͊͗͑
͖͗͏/RZ2YHUORDG/2
̫͕͖͕͔͒͏͙͔͇͖͚͎͇͌͒ͣͦ͌͗͌͊͗͑
͖͗͏+LJK2YHUORDG+2
̵͔͕͉͔͇͔͇͚͎͇ͦ͊͗͑͘/2
̵͔͕͉͔͇͔͇͚͎͇ͦ͊͗͑͘+2
W>V@
W>V@

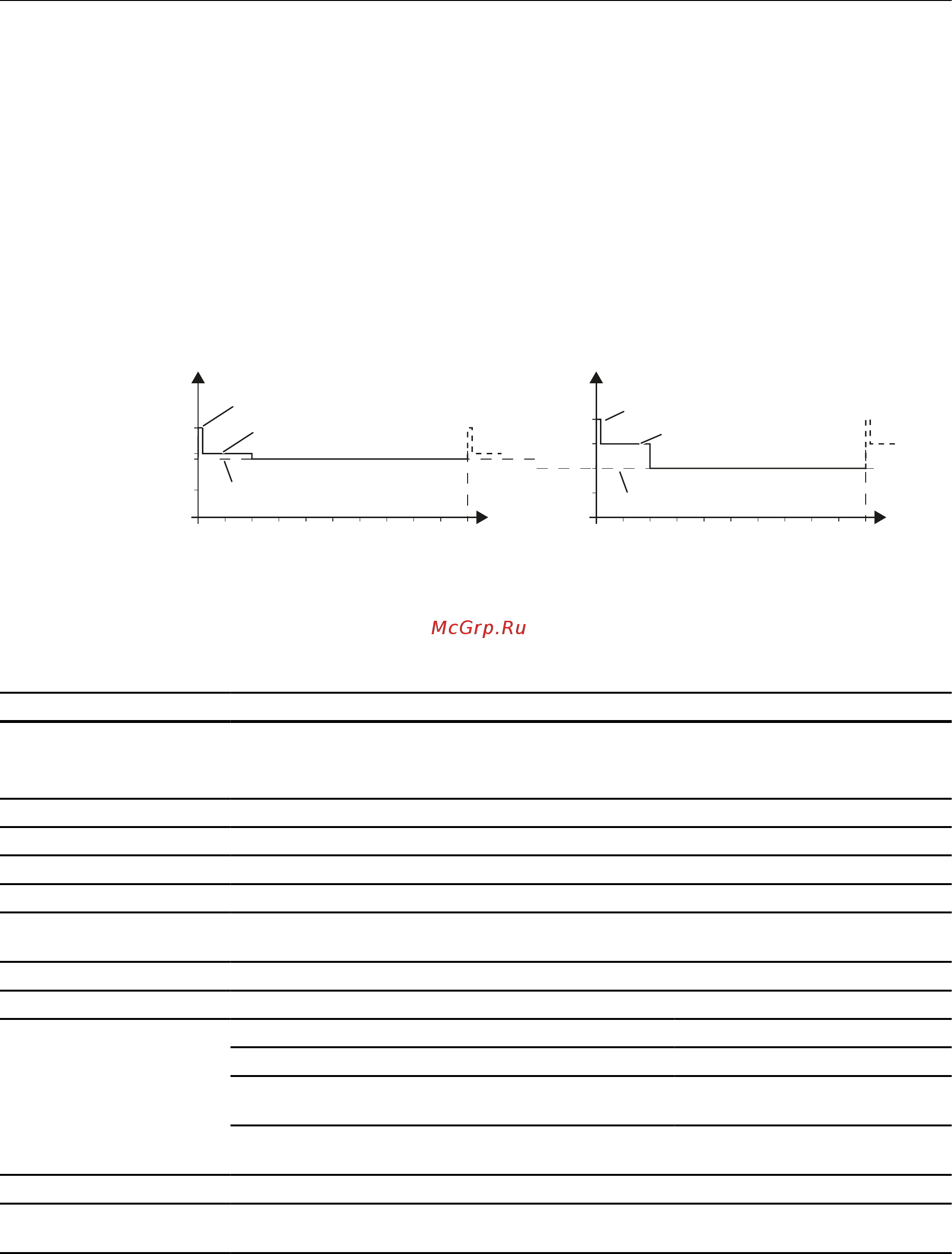

Рис. 12-5 Нагрузочные циклы, «Low Overload» и «High Overload»
12.2.5.2 Общие данные, PM260
Свойство Данные
Сетевое напряжение 3 AC 660 … 690 В ± 10%
Силовые части могут работать и с мин. напряжением в 500 В –10 %. При этом происходит
линейное снижение мощности.
Входная частота 50 … 60 Гц, ± 3 Гц
Коэффициент мощности λ 0.9
Ток включения < входной ток основной нагрузки LO
Частота импульсов 16 кГц
Электромагнитная совме‐
стимость
Устройства в соответствии с EN 61800-3: 2004 подходят для окружений категории С1 и
C2.
Методы торможения Торможение постоянным током, рекуперация энергии (до 100 % выходной мощности)
Степень защиты Встраиваемые устройства IP20
Рабочая температура при Основная нагрузка LO без ухудшения характеристик 0 … +40 °C
Основная нагрузка HO без ухудшения характеристик 0 … +50 °C
Основная нагрузка LO-/HO с ухудшением характери‐
стик:
до 60° C
Дополнительные сведения см. Ограничения при особых условиях окружающей среды
(с. 342).
Температура хранения -40 … +70 °C
Относительная влажность
воздуха
< 95% – конденсат не допускается
Технические данные
12.2 Технические данные, силовой модуль
Преобразователь с управляющими модулями CU230P-2
334 Руководство по эксплуатации, 04/2014, FW V4.7, A5E34257946G AA
